20 décembre 2014 6 20 /12 /décembre /2014 11:33



9.0-Présentation





Vous trouverez dans cette section des fiches pratiques liées aux composants de  l'injection de la 205 GTi afin de vous aidez dans vos travaux.





Page 9.1 : Localisations des composants de l'injection
Page 9.2 : Remplacement TAA et sonde de température moteur
Page 9.3 : Vérification sonde de température moteur CTN
Page 9.4 : Vérification Tiroir d'Air Additionnel
Page 9.5 : Remplacement du ressort de boitier papillon
Page 9.6 : Vérification contacteur boitier papillon
Page 9.7 : Remplacement filtre à essence
Page 9.8 : Remplacement pompe carburant
Page 9.9 : Révision pompe carburant AMFG
Page 9.10 : Remplacement injecteurs et régulateur
Page 9.11 : Vérification régulateur de pression d'essence
Page 9.12 : Démontage de la tubulure d'admission







retourner au sommaire

publishedBy DeThomasO - dans Fiche Pratique Injection
19 décembre 2014 5 19 /12 /décembre /2014 11:34



9.1-Localisation des composants de l'injection des 205 GTi





Vous trouverez sur cette page la localisation des differents composants de l'injection de la 205 GTi.





A : Calculateur

B : Relais tachymetrique

C : Sonde de Température moteur et Tiroir d'Aidr Additionnel

D : Contacteur de papilon et Débitmetre

E : Masse du systeme d'injection

F : Point de connexion

G : Pompe carburant et sa masse





A-Calculateur



Dans tout les cas, le calculateur se trouve fixé au plafond de la boite à gant.





B-Relais tachymetrique



Phase 1

Avant 86->ancien modele:

-jusqu'au numero 5 536 101: Relais tachy double fonction avec limitation de régime incorporé. Ce relais est placé sous la batterie. Limitation de régime à 6600trs/min par ce relais. Le calculateur ne s'occupe pas de la coupure.

 localisationRelaisTachyphase1avant86



A partir de 86->nouveau modele:
-à partir de 5 536 102: Relais tachy simple fonction en lieu et place de l'ancien modele sous la batterie. Le calculateur intègre cette fonction de limitation de régime à 6600trs/min. L'ordre des bornes a changé.
-à partir de 5 561 590: La limitation de régime du calculateur est passée à 6900trs/min. Pas de changement dans l'emplacement du relais: sous la batterie.
LocalisationRelaisPhase1àpartir86




Phase 2

 -à partir de 7 900 000 correspondant au millesime 88: le relais simple fonction vient se placer dans le logements boite à gants.
A coté du calculateur initialement:
localisationRelaisPhase2avant91





Au dessus du calculateur à partir de 91:
localisationrRelaiPhase2sapre91





C-Sonde de Température moteur et Tiroir d'Air additionnel

  Avant 91

La sonde CTN et le TAA sont fixé sur le boitier d'eau en dessous de l'allumeur

  localisationTAAetCTNavant91



A partir de 91

Le boitier d'eau est supprimé en 91. La sonde CTN et le TAA sont fixés directement sur la culasse à proximité de l'allumeur.

 localisationTAAetCTNàpartirt91



D-Contacteur papillon et Débitmetre

Le contacteur papillon est fixé sur le boitier papillon.

Le débitmetre est placé est le boitier papillo et le filtre à air.

LocalisationDébitmetreContacteur



E-Masses du systeme d'injection



Les masses du faisceau d'injection se trouve sur le haut de la boite de vitesse.




F-Point de connexion



Necessité d'ouvrir le faisceau pour acceder à la connexion E2.

 PointdeconnexionE2

  Merci à Caba (Richard)



G-Pompe carburant et sa masse

La pompe se trouve sous le siege arriere droit. soulever la moquette et enlever le cache pour y accceder.

LocalisationPompeCarburant

 Localisationmassecoffre









Sa masse se trouve dans

le coffre coté gauche.





















Naviguer dans cette section :



Page 9.0 : Présentation
Page 9.2 : Remplacement TAA et sonde de température moteur
Page 9.3 : Vérification sonde de température moteur CTN
Page 9.4 : Vérification Tiroir d'Air Additionnel
Page 9.5 : Remplacement du ressort de boitier papillon
Page 9.6 : Vérification contacteur boitier papillon
Page 9.7 : Remplacement filtre à essence
Page 9.8 : Remplacement pompe carburant
Page 9.9 : Révision pompe carburant AMFG
Page 9.10 : Remplacement injecteurs et régulateur
Page 9.11 : Vérification régulateur de pression d'essence
Page 9.12 : Démontage de la tubulure d'admission



retourner au sommaire

publishedBy DeThomasO - dans Fiche Pratique Injection
18 décembre 2014 4 18 /12 /décembre /2014 11:35



9.2-Remplacement du Tiroir Additionnel d'Air et de la sonde de température moteur





Le TAA et la sonde de température moteur, appelée souvent CTN, se trouvent à proximité de la sortie moteur du liquide de refroidissement. C'est à dire sous l'allumeur. Ces deux élements doivent être soumis à la température du moteur. Ils influencent directement sur le fonctionnement à froid de l'injection et permettent l'inihbition du mode starter. Leur bonne installation est importante afin d'obtenir un régime ralenti correct à froid mais aussi à chaud puisqu'ils assurent le controle du mode starter.

Deux montages sont possible suivant le millésime de la voiture





A : Montage avant 1991

B : Montage à partir de 1991

C : Essais





A-Montage avant 1991



Le TAA est monté sur la culasse via une platine support. Cette platine recoit aussi le boitier d'eau dans lequel la sonde de température moteur est immérgée.

Ces deux éléments se déposent en démontant la platine support. Il est tres difficile de déposer le TAA seul à l'inverse de la sonde de T° dont l'acces est plus aisé.




Une partie du liquide de refroidissement doit être vidangée car la sonde de température est noyée dedans.

Inutile de vider tout le circuit car la sonde se trouve en partie haute, une vidange simple de la boite de dégazage (vase d'expansion) est suffisante.






Démontage de l'ensemble TAA / Sonde de T°:



Vidanger le vase d'expansion puis débrancher :

-durites d'eau entrée/sortie du boitier d'eau

-durites d'air entrée/sortie du TAA

-prises de sonde de température et de TAA (Pour plus de facilité, il est possible de débrancher ces prises une fois la platine désolidariser de la culasse)



Repérer le branchement des prises, elles sont interchangeables. Notamment avec le contacteur de marche arriere sur certains millésimes.



Note : Pour un meilleur acces, il est conseiller de déposer la batterie, le coude de débitmetre et le faisceau haute tension de l'allumage.



La platine est tenue par deux écrous de goujons qu'il suffit de démonter pour déposer l'ensemble.




La platine en cours de dépose. Dans ce cas précis, les durties sont debranchées à leur extrémité pour dépose et remplacement.

DéposeTAA

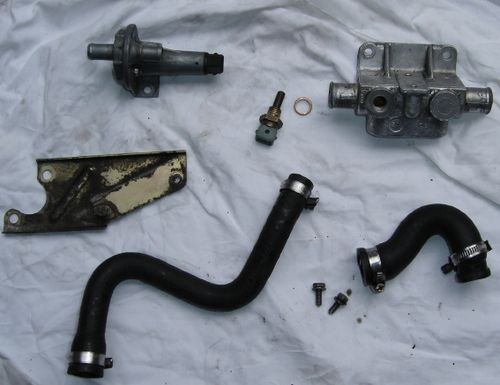

L'ensemble déposé, les éléments peuvent alors être démontés pour nettoyage ou remplacement si nécessaire.






Remontage de l'ensemble TAA / Sonde de T°:



Procéder dans l'ordre inverse pour le remontage.

-Vérifier que tout les éléments sont correctement fixés sur la culasse pour optimiser la montée en température.

-Vérifier que les prises sont branchées sur leur élément respectif (Pas de détrompeur).

-Vérifier l'absence de fuite de liquide de refroidissement.





B-Montage à partir de 91





A partir du millésime 1991, le TAA et la sonde de température moteur sont installés directement sur la culasse. Il n'y a pas de platine intermédiaire ni de boitier d'eau.

De ce fait, ils peuvent être déposés séparement. Le démontage du TAA ne nécessite pas de vidange du liquide du refroidissement. A l'inverse de la sonde qui est toujours noyée dans le liquide de refroidissement.



Repérer le branchement des prises, elles sont interchangeables. Notamment avec le contacteur de marche arriere sur certains millésimes.



Note : Pour un meilleur acces, il est conseiller de déposer la batterie, le coude de débitmetre et le faisceau haute tension de l'allumage.



Le démontage ne présente pas de difficulté, déposer l'élément directement sur la culasse.







C-Essais



Verifier ces éléments montées sur la voiture:



-Sonde de t° moteur :

Vérifier à l'analyseur de gaz la diminution de la richesse en fonction de l'augmentation de température de la température moteur.



-Tiroir d'air Additionnel :

Moteur froid: le régime de ralenti doit chuter lorsque l'on pince une de ses durites.

Moteur chaud: apres 2minutes, le régime de ralenti ne doit pas chuter lorsque l'on pince une de ses durites.

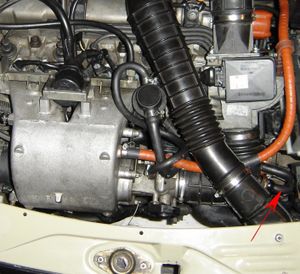

DuriteTAA

















La durite d'entrée du TAA en sortie de coude en aval du débitmetre est la plus accessible.

Pincée, le régime moteur doit chuté s'il est froid











La durite entre le collecteur d'air et le tiroir additionnel a tendance à s'écraser sur les premiers modèles limitant le débit du tiroir ce qui réduit l'augmentation du ralenti accéléré à froid.

L'emplacement du tiroir en partie basse favorise l'encrassement par dépôt d'huile en provenance du reniflard. Effectuer un nettoyage en cas de problème de ralenti accéléré à froid.

Voir réglages et vérifications/Vérifications diverses





Naviguer dans cette section :



Page 9.0 : Présentation
Page 9.1 : Localisations des composants de l'injection
Page 9.3 : Vérification sonde de température moteur CTN
Page 9.4 : Vérification Tiroir d'Air Additionnel
Page 9.5 : Remplacement du ressort de boitier papillon
Page 9.6 : Vérification contacteur boitier papillon
Page 9.7 : Remplacement filtre à essence
Page 9.8 : Remplacement pompe carburant
Page 9.9 : Révision pompe carburant AMFG
Page 9.10 : Remplacement injecteurs et régulateur
Page 9.11 : Vérification régulateur de pression d'essence
Page 9.12 : Démontage de la tubulure d'admission



retourner au sommaire

publishedBy DeThomasO - dans Fiche Pratique Injection
