7.0-Présentation





Ces références sont indiquées à titre d'information pour vous aider en cas de croisement de pièces dans le but d'une recherche de panne.
Nombres d'entre elles ont évolué suite à différentes modifications, améliorations, etc... Beaucoup de composant LE2-JETRONIC sont remplacés par ceux du LU2-JETRONIC.


Termes employés :

XU5J = GTi 1.6 105cv
XU5JA = GTi 1.6 115cv
XU5J/A = XU5J et XU5JA
XU9JA = GTi 1.9 130cv NON catalysé
XU9J1 = Gentry/CTi 105cv catalysé




Page 7.1 : Références composants d'injection
Page 7.2 : Références composants d'allumage
Page 7.3 : Références calculateurs BOSCH
Page 7.4 : Références et informations injecteurs BOSCH
Page 7.5 : Références cosses et prises BOSCH
Page 7.6 : Références cosses de prise PEUGEOT
Page 7.7 : Références et caractéristiques joints moteur



retourner au sommaire

publishedBy DeThomasO - dans Références
15 janvier 2015 4 15 /01 /janvier /2015 23:19



7.1-Références composants de l'injection





A : Calculateur
B : Relais tachymétrique
C : Filtre carburant
D : Pompe carburant
E : Régulateur de pression
F : Injecteur
G : Kit de réparation injecteur
H : Débitmètre
I : Tiroir d'Air Additionnel
J : Sonde de température moteur CTN
K : Boitier papillon
L : Contacteur boitier papillon
M : Sonde Lambda





A-Calculateur
Réf. :
LE2-JETRONIC (XU5J) avant n° série 5 536 101 ............... BOSCH - 0 280 000 321 (a)
LE2-JETRONIC (XU5J Pulsair) ......................................... BOSCH - 0 280 000 333
LE2-JETRONIC (XU5J/A) après n° série 5 536 100 ............. BOSCH - 0 280 000 340 (b)
LE2-JETRONIC (XU9JA).................................................. BOSCH - 0 280 000 359
LU2-JETRONIC (XU9J1)................................................... BOSCH - 0 280 000 345
particularités:
(a)=calculateur sans limitation de régime exclusivement XU5J
(b)=calculateur avec limitation de régime à 6900tr/min XU5J et XU5JA
(b) remplace (a) sans restriction, dans ce cas : la limitation de régime est assurée par le relais tachy à 6600trs/min.

(a) remplace (b), dans ce cas : la limitation de régime n'est plus assurée.

http://www.stuartmcguire.co.uk/pug/GB/205N/1/19G05A.HTM

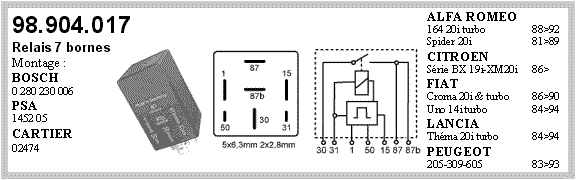

B-Relais tachymétrique

Réf. :
LE2-JETRONIC (XU5J) avant n° série 5 536 101 ................. BOSCH - 0 280 230 010 (a)
LE2-JETRONIC (XU5JA) apres n° série 5 536 100 .............. BOSCH - 0 280 230 006 (b)
LU2-JETRONIC (XU9JA) ................................................. BOSCH - 0 280 230 006 (b)
LU2-JETRONIC (XU9J1) ................................................. BOSCH - 0 280 230 006 (b)
particularités:
(a)=relais tachy double fonction (alimentation électrique du système d'injection+limitation de régime).
(b)=relais tachy simple fonction (alimentation électrique du système d'injection).
(a) et (b) ne sont pas interchangeables sans modification prise et câblage.





RelaisTAchyAncienModele referenceRelaisancien.jpgreferencerelaisNew.jpg referencerelaistachy.gif

http://stuartmcguire.co.uk/pug/GB/205F/6/65Q01A.HTM




C-Filtre carburant
réf. :
Tout XU LE2/LU2 JETRONIC ......................................... BOSCH - 0 450 905 104
particularité : filtre 10microns
Note : Filtre disponible dans d'autres marques.

http://stuartmcguire.co.uk/pug/GB/205F/1/15E60A.HTM




D-Pompe carburant
réf. :
LE2-JETRONIC (XU5J/A) ...................................... BOSCH - 0 580 464 993 (a)
LE2-JETRONIC (XU5J/A) ...................................... BOSCH - 0 580 464 998 (a)
LE2-JETRONIC (XU5J/A) ...................................... BOSCH - 0 590 453 910 (b)
LE2-JETRONIC (XU9JA) ....................................... BOSCH - 0 590 453 910 (b)
LU2-JETRONIC (XU9J1) ......................................... BOSCH - 0 580 453 910 (b)
Particularité :
(a) Débit: 130l/h soit 540cm3 pour 15secondes, Pression: 4,5bars (suivant millésime pour XU5J/A)
(b) Débit: 75l/h soit 310cm3 pour 15secondes, Pression: 3,5bars (suivant millésime pour XU5J/A)


Moteur interne pompe AMFG ....................................... 0 580 464 993 ou 0 580 464 998

Moteur interne pompe BOSCH ....................................... 0 580 314 075 (Valeo=347248)



http://www.stuartmcguire.co.uk/pug/GB/205N/1/14L50A.HTM




E-Régulateur de pression
réf. :
LE2-JETRONIC (XU5J/A) ....................................... BOSCH - 0 280 160 226 (a)
LE2-JETRONIC (XU9JA) ........................................ BOSCH - 0 280 160 226 (a)
LU2-JETRONIC (XU9J1) ......................................... BOSCH - 0 280 160 225 (b)
Particularité:
(a) pression de régulation : 3bars +- 0,1bar
(b) pression de régulation : 2,5bars +-0,2bar

http://www.stuartmcguire.co.uk/pug/GB/205N/1/15E55A.HTM




F-Injecteur
réf. :
LE2-JETRONIC (XU5J/A) .................................... BOSCH - 0 280 150 211 (a)
LE2-JETRONIC (XU9JA) ..................................... BOSCH - 0 280 150 702 (e)
LE2-JETRONIC (XU9JA) ..................................... BOSCH - 0 280 150 762 (b)
LE2-JETRONIC (XU9JA) ..................................... BOSCH - 0 280 150 782 (b)
LU2-JETRONIC (XU9J1) ...................................... BOSCH - 0 280 150 725 (c)
LU2-JETRONIC (XU9J1) ...................................... BOSCH - 0 280 150 734 (d)
Particularités :
(b) = suivant millésime
(d) = suivant millésime (d) remplace (c)
(a) couleur: bleu, débit/pression: 145cc/min sous 3bars, résistance: 16ohms
(b) couleur: jaune, débit/pression: 214cc/min sous 3bars, résistance 16ohms
(c) couleur: noir, débit/pression: 195cc/min sous 3bars, résistance: 16ohms
(d) couleur: noir, débit/pression: 203cc/min sous 2,5bars, résistance 16ohms
(e) couleur: jaune, débit/pression: 195cc/min sous 3bars, résistance: 16ohms

On retrouve les injecteurs -702 sur les premiers modèles équipés XU9JA
On retrouve les injecteurs -725 sur les premiers modèles équipés XU9J1

http://www.stuartmcguire.co.uk/pug/GB/205F/1/19E01A.HTM




G-Kit réparation injecteur
Tout modèle d'injecteur moteur XU.

Note : dimension du joint ref Peugeot 1981 25 :

diamètre interieur: 7,8mm

diamètre exterieur: 15mm .

diamètre tore: 3,6mm

 Voir références pieces d'injecteurs BOSCH








H-Débitmètre
réf. :
LE2-JETRONIC (XU5J/A)................................................. BOSCH - 0 280 202 056
LE2-JETRONIC (XU9JA) ................................................. BOSCH - 0 280 202 109
LU-JETRONIC (XU9J1).................................................... BOSCH - 0 280 202 097

http://www.stuartmcguire.co.uk/pug/GB/205N/1/19G01A.HTM




I-Tiroir d'Air Additionnel
réf. :
LE2-JETRONIC (XU5J) .......................................... BOSCH - 0 280 140 175
LE2-JETRONIC (XU5JA) ........................................ BOSCH - 0 280 140 182
LE2-JETRONIC (XU9JA) ........................................ BOSCH - 0 280 140 182
LU2-JETRONIC (XU9J1) ........................................ BOSCH - 0 280 140 182
http://stuartmcguire.co.uk/pug/GB/205F/0/03G50A.HTM




J-Sonde de température moteur CTN
réf. :
LE2-JETRONIC (XU5J/A) ................................... BOSCH - 0 280 130 025 (a)
LE2-JETRONIC (XU9JA) .................................... BOSCH - 0 280 130 026 (b)
LU2-JETRONIC (XU9J1) ..................................... BOSCH - 0 280 130 026 (b)
(b) remplace (a)

http://www.stuartmcguire.co.uk/pug/GB/205F/1/16E50A.HTM




K-Boitier papillon

Avant  1986 : Boitier papillon non réchauffé
-Solex



A partir de 1986 : Boitier papillon réchauffé

-Solex

-AMC



Note : Peugeot ne fourni plus les pièces de réparation des boitiers papillon.

-Dimension du joint torique de vis de ralenti :  6,2x2,4

diamètre interieur : 6,2mm

diamètre exterieur : 11mm .

diamètre tore : 2,4mm

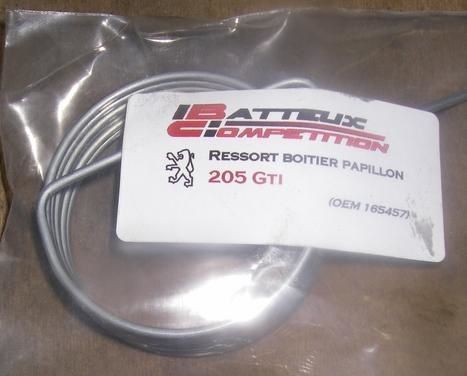

-Ressort de papillon : Batteux Compétition propose un ressort de remplacement pour les boitiers Solex, voir Remplacement du ressort de papillon





L-Contacteur boitier papillon
réf. :
LE2-JETRONIC (XU5J) avant n° série 5 262 401 : ....... BOSCH - 0 280 120 321
LE2-JETRONIC (XU5J/A) après n° série 5 262 400: ..... BOSCH - 0 280 120 310
LE2-JETRONIC (XU9JA) .............................................. BOSCH - 0 280 120 310
LU2-JETRONIC (XU9J1) .............................................. BOSCH - 0 280 120 310

http://stuartmcguire.co.uk/pug/GB/205F/1/16C50A.HTM




M-Sonde lambda
réf. :
LU2-JETRONIC .................................................................... BOSCH 0 258 003 004

http://stuartmcguire.co.uk/pug/GB/205N/1/16J45A.HTM





Naviguer dans cette section :



Page 7.0 : Présentation
Page 7.2 : Références composants d'allumage
Page 7.3 : Références calculateurs BOSCH
Page 7.4 : Références et informations injecteurs BOSCH
Page 7.5 : Références cosses et prises BOSCH
Page 7.6 : Références cosses de prise PEUGEOT
Page 7.7 : Références et caractéristiques joints moteur



retourner au sommaire

publishedBy DeThomasO - dans Références
14 janvier 2015 3 14 /01 /janvier /2015 23:21



7.2-Références composants de l'allumage





A : Allumeur
B : Bobine avant 12/89
C : Bobine à partir de 12/89
D : Identification type de connexion
E : Module amplificateur d'allumage
F : Bougie


A-Allumeur
réf. :
XU5J avant n° de série 5 520 364 ........ BOSCH - A 237 041 026 14
XU5J ..................................................... BOSCH - 0 237 009 031 (a) -> Capsule 1 237 122 565
XU5J ..................................................... BOSCH - 0 237 009 040 (b) -> Capsule: 1 237 122 565
XU5J après n° de série 5 520 363 ........ BOSCH - 0 237 009 046 -> Capsule: 1 237 122 423
XU5J ..................................................... BOSCH - 0 237 009 047 -> Capsule: 1 237 123 027
XU5JA jusqu'à 12/89 ............................. BOSCH - 0 237 009 063 (c) -> Capsule: 1 237 123 027
XU5JA jusqu'à 12/89 .............................BOSCH - 0 237 009 076 (d) -> Capsule 1 237 123 027
XU5JA à partir de 12/89 ....................... BOSCH - 0 237 009 085 -> Capsule: 1 237 123 027
XU5JA à partir de modèle 91 ................ BOSCH - 0 237 009 086 -> Capsule: 1 237 123 181
XU9JA .................................................. BOSCH - 0 237 009 066 -> Capsule: 1 237 123 091
XU9J1 .................................................. BOSCH - 0 237 009 051 (e) -> Capsule 1 237 123 081
XU9J1 .................................................. BOSCH - 0 237 009 074 (f) -> Capsule 1 237 123 081
XU9J1 .................................................. DUCELLIER 2525678B ((g)

(a) et (b) = interchangeable car même référence Peugeot
(c) et (d) = interchangeable car même référence Peugeot
(e) (f) et (g) = interchangeable car même référence Peugeot

http://stuartmcguire.co.uk/pug/GB/205F/5/59A50A.HTM




B-Bobine avant 12/89
réf. :
Tout moteur LE2/LU2 JETRONIC .................................................. DUCELLIER - 520 015 (a)
Tout moteur LE2/LU2 JETRONIC .................................................. BOSCH - 0 221 122 313 (a)
Tout moteur LE2/LU2 JETRONIC .................................................. DUCELLIER - 520 065 (b)
Tout moteur LE2/LU2 JETRONIC .................................................. BOSCH - 0 221 122 317 (b)
(b) remplace (a)
Particularités :
(a) résistance enroulements:
->bobine primaire: 0,85 ohms
->bobine secondaire:6000 ohms
(b) résistance enroulements:
->bobine primaire: 0,82 ohms
->bobine secondaire: 8250 ohms

http://stuartmcguire.co.uk/pug/GB/205F/5/59J02A.HTM


C-Bobine à partir de 12/89

réf. :
Tout XU LE2/LU2 JETRONIC ......................................................... BOSCH - 0 221 122 317
Tout XU LE2/LU2 JETRONIC ......................................................... DUCELLIER - 520 073A
Tout XU LE2/LU2 JETRONIC ......................................................... LUCAS - DLB 205

Particularités :

Résistance enroulements :
.bobine primaire : 0,82ohms
.bobine secondaire : 6000 ohms à 10900 ohms


http://stuartmcguire.co.uk/pug/GB/205F/5/59J03A.HTM




D-Identification type de connectique
Connexions tête de distribution
Connexions bobine



E-Module amplificateur d'allumage
réf. : MTR 01
LE2-JETRONIC (XU5J/A) .............................. BOSCH - 0 227 100 123
Equivalences :
OE Peugeot 5945 48
Bosch - MTR01 0227 100 123
Magneti Marelli - MTR01 94003 8501
Valeo - CD856 245510
Huco - 138001
Ducellier - MTR01 521 013D
Beru - ZM001
Lucas - DAB201 54403549

F-Bougie
réf. :
Attention à la forme de la portée conique ou plate: En règle generale, la portée est conique jusqu'en 87 puis elle est plate à partir de 88.
Cependant la portée est toujours plate sur les XU9JA, quelque soit le millésime.

XU5J/A jusqu'à 87 .............................................. BOSCH - H6DC (a)
XU5J/A et XU9J1 jusqu'à 87 ............................... BOSCH - H7DC (a)
XU5J/A jusqu’à 87 .............................................. CHAMPION - S279YC (a)
XU5J/A jusqu'à 87 .............................................. PEUGEOT CC8
XU9J1 jusqu'à 87 ............................................... CHAMPION - S281YC
XU9J1 jusqu'à 87 ............................................... PEUGEOT CC10
XU9J1 jusqu'à 87 ............................................... EYQUEM - C62L JS

XU5J/A jusqu'à 87 ............................................. CHAMPION - S7YCC (a)
XU5J/A jusqu’à 87 .............................................. NGK - BP6EFS (a)

XU5JA 88 et après ............................................. CHAMPION - RC7YCC (b)
XU5JA 88 et après ............................................. CHAMPION - C7YCX (b)
XU5JA 88 et après ............................................. EYQUEM - FC 58LS
XU5JA 88 et après ............................................. PEUGEOT - CF10

XU5JA 88 et après ............................................. NGK - BCPR6ES (b)


XU9JA ............................................................... CHAMPION - RC7YCC (b)
XU9JA ............................................................... CHAMPION - C7YCS (b)
XU9JA ............................................................... CHAMPION - C7YCX
XU9JA ............................................................... EYQUEM - FC 58LS (c)
XU9JA ............................................................... PEUGEOT - CF10

XU9JA ............................................................... NGK - BCPR6ES (b)

XU9J1 ............................................................... CHAMPION - C9YCX (b)
XU9J1 ............................................................... EYQUEM - FC 52LS
XU9J1 ............................................................... PEUGEOT - CF11

XU9J1 ............................................................... NGK - BCPR5ES (b)
Particularités :
(a) écartement : 0.6mm (siège conique)
(b) écartement : 0,8mm (siège plat)
(c) écartement : 0,9mm (siège plat)
Note : la réf NGK BCPR6ES remplace la ref BCP6ES qui n'est plus produite.
En rouge= catalogue Peugeot portée conique
En bleu= catalogue PEUGEOT portée plate

http://stuartmcguire.co.uk/pug/GB/205F/5/59F50B.HTM



http://stuartmcguire.co.uk/pug/GB/205F/5/59F50C.HTM



Naviguer dans cette section :



Page 7.0 : Présentation
Page 7.1 : Références composants d'injection
Page 7.3 : Références calculateurs BOSCH
Page 7.4 : Références et informations injecteurs BOSCH
Page 7.5 : Références cosses et prises BOSCH
Page 7.6 : Références cosses de prise PEUGEOT
Page 7.7 : Références et caractéristiques joints moteur



retourner au sommaire

publishedBy DeThomasO - dans Références

L'injection Le2-Jetronic

  • : L'Injection LE2-Jetronic BOSCH
  • L'Injection LE2-Jetronic BOSCH
  • : Vous trouverez ici tout sur l'injection BOSCH LE2-Jetronic et LU2-Jetronic appliquée à la 205GTi.
  • Contact

Webmaster

Webmaster  N'hésitez pas à me
  contacter pour toutes
  infos complémentaires
  ou pour faire évoluer
  www.dethomaso.fr.

  Ecrire au webmaster




Les publicités sont volontairement supprimées pour vous faciliter la visite de ce site.

Vous en avez apprécié le contenu et vous avez envie de le soutenir?

Aidez-nous en faisant un don :


Rechercher Sur Ce Site

205 GTI Pro Raids

205GTiProRaids

On Line

Participer au 205 Trophée


Partenaires



www.elargisseur.com BATTEUX COMPETITIONEuro4x4Parts Rétr'auto Sport RTA

Médias

Traducteur/Translator
