7.7-Références et caractéristiques des joints moteur





A : Lubrification et sonde d'huile

B : Equipements d'injection et carburant

C : Allumeur

D : Boite de vitesse

E : Refroidissement





A-Lubrification et sonde d'huile






1 : joint de carter d'huile :

Ref. Peugeot : 0304 34



2 : joint de sonde de température d'huile :

Réf. Peugeot :  0164 30

diamètre interieur : 16mm



3 : joint de bouchon de carter d'huile :

Réf. Peugeot : 0164 30

diamètre interieur : 16mm

4 : Bouchon de carter d'huile :

Réf. Peugeot : 2221 11

Dimension : M16X150





5- joints de bouchon de remplissage d'huile :

Réf. Peugeot  :  NIL

diamètre interieur :  43,82mm

diamètre exterieur : 54,48mm

diamètre tore : 5,33mm





6-Joint de couvre culasse :

Réf. Peugeot : 0249 48






Autres :



-Joint de manocontact de baisse de pression d'huile :

Réf. Peugeot : 0164 30

diamètre interieur : 16mm



-Joint de transmetteur de pression d'huile :

Réf. Peugeot : 1170 09

diamètre interieur : 10mm



-Joint de raccord de durite d'échangeur huile / air (XU9JA) :

Ref. Peugeot : 6988 23

diamètre interieur : 14mm

diamètre exterieur : 17,56mm

diamètre tore :  1,78mm







B - Equipements d'injection et carburant





JointRegulateur

1-Joint de régulateur sur rampe :

Réf. Peugeot  : 1981 25

diamètre interieur: 7,8mm

diamètre exterieur: 15mm

diamètre tore: 3,6mm




JointIjecteur



2-Joint d'injecteur :

Réf. Peugeot : 1981 25

diamètre interieur : 7,8mm

diamètre exterieur : 15mm

diamètre tore : 3,6mm




JointPapillon

3-Joint de vis de ralenti :

Réf. Peugeot  : 1680 47

diamètre interieur: 6,2mm

diamètre exterieur: 11mm

diamètre tore: 2,4mm





4-Joint de vis de réglage débitmetre :

Réf. Peugeot  : NIL

diamètre interieur :  7,6mm

diamètre exterieur : 12.4mm

diamètre tore :  2.4mm



5-Joint de manchon de débitmetre :

Réf. Peugeot  : 1925 32

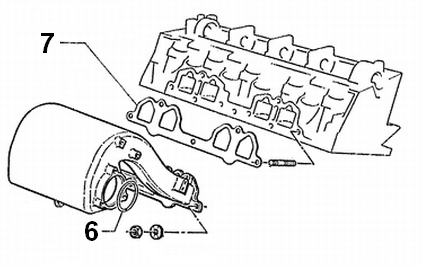

6-Joint de boitier papillon :

Réf. Peugeot  : 0365 08

diamètre interieur : 72mm

diamètre exterieur :  78mm

diamètre tore : 3mm



7-Joint de collecteur d'admission :

Réf. Peugeot  :

Jusqu'à 01/02/89 : 0361 79

Depuis 01/01/88 : 0348 91






Autres :



-Joints de fIltre carburant :

. Sortie (supérieur) :

Réf. Peugeot : 1562 44

diamètre interieur :

diamètre exterieur :



. Entrée (inférieur) :

Réf. Peugeot  : 1562 45

diamètre interieur : 14,1mm

diamètre exterieur : 18mm

(Remplacé par 1562 56 à partir de 03/12/1990)





C - Allumeur








1-Joint d'allumeur :

Réf. Peugeot  : 5933 60

diamètre interieur : 36,5mm

diamètre exterieur : 42,5mm

diamètre tore : 3mm



2-Durite d'allumeur :

Réf. Peugeot : 5953 06

Dimensions : 3,5X8mm







D - Boite de vitesse

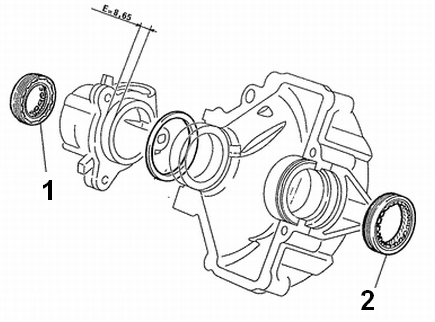

1-joint spi droit sortie de différentiel :

Réf.  Peugeot : 3121 46

Dimensions : 29X47-11



2-Joint spi gauche sortie de différentiel

Réf.  Peugeot : 3121 44

Dimensions : 40X58-10






Autres :



-Joint de bouchon de vidange différentiel BE3 :

Réf.  Peugeot : 2221 32

diamètre interieur : 16mm

-Bouchon de vidange différentiel BE3 :

Réf.  Peugeot : 2221 32

dimension :  M16x150



-Joint de bouchon de remplissage d'huile boite de vitesse :

Réf.  Peugeot : 6988 42

diamètre interieur :  14mm

-Bouchon de remplissage d'huile boite de vitesse :

Réf.  Peugeot : 2221 30

dimension :  M14x100







E - Refroidissement






1-Joint de pompe à  eau :

Réf.  Peugeot : 1206 A4





2-Joint de collecteur d'eau :

Réf.  Peugeot : 1340 10 (collecteur alu)

Réf.  Peugeot : 1339 79 (colecteur plastique)






Divers :



-Joint de calorstat :

.Jusqu'à  dec 12/1990 (pipe alu) :

Réf. Peugeot : 1339 10 (X2)

diamètre interieur : 53,5mm

.Depuiis 12/1990 (pipe plastique) :

Réf. Peugeot : 1340 30

diamètre interieur : 53,5mm



-Vis de purge calorstat :

Réf. Peugeot : 1306 29

Dimension : M6X100-18
