 Kits issus de la collaboration entre Redox et le 205 GTi Club de France.



Circuit de liquide de refroidissement





Particularités :

-réchauffage boitier papillon.

-pas de boitier d'eau au niveau de la dérivation réchauffage habitacle.

-circuit sans modine (kit 2) ou avec modine (kit 3) suivant option.



Kit n°4 : XU5JA ou XU9JA(Z) ou X9J1 apres 91

 Durites: 1, 2, 3, 4, 5, 9, 11, 12, 13
Kit n°6 : identique au kit n°4 mais la durite 10 (montage avec modine déportée) remplace la durite 5 (montage sans modine)
Durites: 1, 2, 3, 4, 9, 10, 11, 12, 13

durite 1: 1350 98
durite 2: 1351 25
durite 3: 1307 75
durite 4: 1351 18 identique 1350 95
durite 5: 1343 C3 (Kit n°4 sans modine)
durite 9: 1307 C2
durite 10: 1343 E9 (Kit n°6 avec modine)
durite 11: 1415 A1
durite 12: 1307 R9
durite 13: 6464 M3

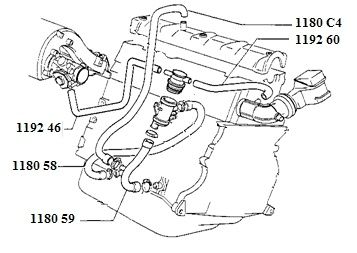

Circuit de récupératin des vapeurs d'huile



Particularités : Présence de deux durites sur le bouchon de remplissage d'huile.



Kit n°1 : XU5JA ou XU9JA ou X9J1 ou XU9JAZ apres 91

Durites: 15, 16, 17, 18, 19



durite 15: 1180 59

durite 16: 1180 58
durite 17: 1180 C4
durite 18: 1192 46

durite 19: 1192 60





retour page 9.9



Naviguer dans cette section:



Durites moteur XU injection:

Page 9.9.a : Avant 86

Page 9.9.b : A partir de 86 et avant 91



Durites circuit d'eau moteur TU carburateur:

Page 9.9.d : 205 Rallye (moteur TU24)



retourner au sommaire
