12.1-Normes des filetages





Un filetage est un ensemble de filets constituant une vis ou un écrou. Ces filets existent donc sous différentes tailles, mais surtout sous différentes formes en fonction de la norme.



DESCRIPTION FILETAGE & TARAUDAGE
Description filetage taraudage
Profil de filet Désigne l'angle formé par un filet, exprimé en degrés
Jeu Désigne les écarts présent lors d’un assemblage pièce taraudée/filetée.
Pas  Désigne la distance mesurée d’une répétition parfaite d’un filet.
Conicité  Désigne l’angle du cône formé par la pièce taraudée ou filetée.
Taraudage Désigne un filet à l’intérieur d’un alésage (femelle).
Filetage Désigne un filet à l’extérieur d’une pièce cylindrique (mâle).



Il existe 3 grandes familles de filetage (liste non exhaustive):



A : Métrique ISO (M & MF)
B : Anglais Whitworth (BSW & BSF)
C : Américain dit "Unifié" (UN, UNC, UNF, UNEF)
D : Autres







A - Métrique ISO (M)

Filetage M métrique ISO
Pas filetage M métrique ISO

















Diamètre: en millimètres.

Pas: en millimètres.

Angle filet: 60°

  • M: Métrique x Pas



Ce type de filetage (normalisé partant d'un triangle  équilatéral) est le plus utilisé.





B - Anglais Whitworth (BSW, BSF)

Filetage BSW & BSF
Pas filetage BSW & BSF

















Diamètre: en pouce (inches).

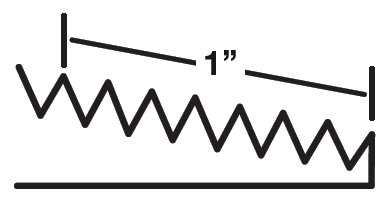

Pas: en nombre de filets par pouce.

Angle filet: 55° avec rayon (arrondi) au sommet des filets

  • BSW: British Standard Whitworth, pas standard
  • BSF: British Standard Fine, pas fin



 Le filetage de boulonnerie Whitworth est maintenant obsolète mais est aujourd’hui souvent utilisé pour la tuyauterie. Il est aussi appelé, dans le langage courant, filetage gaz.





C - Américain dit "unifié" (UN, UNC, UNF, UNEF)

Filetage UN & UNF & UNEF & UNC
Filetage UN & UNF & UNEF & UNC



















Diamètre: en pouce (inches).

Pas: en nombre de filets par pouce.

Angle filet: 60°



  • UN: United National, diamètre de filet avec pas constant.
  • UNC: United National Coarse, diamètre de filet avec grand pas.
  • UNF: United National Fine, diamètre de filet avec pas fin.
  • UNEF: United National Extra Fine, diamètre de filet avec pas extra fin (serré).
  • UNS: United National Special, diamètre de filet non standard.

Note: La lettre J peut être rajoutée après l'abréviation UN lorsque le rayon de fond de filet est plus grand. Cette modification est destinée à diminuer les concentrations de contraintes. Ces filetages sont utilisés par exemple dans l'aéronautique. Attention, le sommet du filetage de l'écrou est plus court. On peut donc visser une vis "normale" dans un écrou "J", mais pas une vis "J" dans un écrou "normal".





D - Autres (BSC, CEI, BA)

  • BSC: British Standard Cycle (angle filet=60°)
  • CEI: Cycle Engineers Institut = BSC
  • BA: British Association (angle filet=47.5°)
  • etc.
