2.6-Autres fonctions internes au calculateur

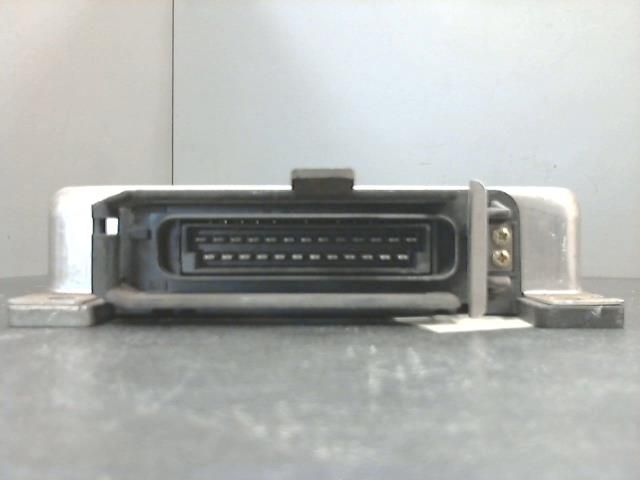

Le calculateur est de type analogique.
A l'inverse de celui du Motronic qui possede une EPROM, il n'est pas programmable. Il ne fait qu'appliquer des coefficients au dosage initial grace à une chaine de calcul et n'a aucune influence sur le calage de l'allumage.

Nous l’avons vu, l’entrée de la chaine du calcul sont les impulsions de l'allumage pris sur la commande de la bobine.
Le calculateur reçoit ces impulsions sur sa borne 1.
Chaque impulsion est tout d'abord transformée en signal de forme carrée par le conformateur.
Puis la fréquence des impulsions est divisée par 2 grâce au diviseur de fréquence du calculateur afin de connaitre le régime réel du moteur. Chaque impulsion représente 1 tour de vilebrequin.
L'information obtenue représente la fréquence et le moment de déclenchement de l'ouverture injecteur.
Il y a donc 1 ouverture d'injecteur par tour de vilebrequin soit 2 ouvertures d'injecteur par tour d'arbre à came donc par cycle de moteur.
Note: Lors de la phase de demarrage, la frequence des impulsions n'est pas divisée par 2. La cadence d'ouverture des injecteurs est donc double par rapport au fonctionnement normal. 2ouvertures par tour, soit 4ouvertures d'injecteur par cycle.
Ce signal brut obtenu est exploité et transformé grâce à l'info de débit(massique) d'air aspiré venant du débitmètre. La durée de l'impulsion (durée d'ouverture d'injecteur) est établi afin d'obtenir une proportion air/essence de 14,7:1, le fameux rapport stœchiométrique représentant le dosage idéal lambda=1. C’est la valeur de richesse de base ne tenant compte que du débitmètre.
Elle correspond à la phase de fonctionnement du moteur le plus utilisé: charge partielle.

La richesse mélange ne pourra jamais (sauf prise d'air sauvage ou vis richesse débitmètre dévissée) être en dessous de ce seuil. C'est la durée minimum d'ouverture des injecteurs.
Note: le calcul de dosage est effectué sur 1 tour de vilebrequin donc 1/2 cycle. La référence temps étant la même entre la mesure du débit et l'ouverture de l'injecteur, la proportion est respecté sur 2 tours de vilebrequins soit 1 cycle malgré l'injection carburant en 2 fois.

La richesse 14,7:1 obtenue sert de référence aux autres modes de fonctionnement qui vont seulement lui apporter une correction suivant la détection de la phase d'utilisation moteur.

Cependant, l'ouverture de l'injecteur n'est pas immédiate car, comme tout système électromagnétique, il a un temps de réponse. Ce temps de réponse diminue la durée d'ouverture de l'injecteur ce qui appauvri le mélange.
Ce temps de réaction d'ouverture est directement lié à la tension électrique de sa commande donc de la tension du réseau électrique de la voiture.
En langage courant: Plus la tension électrique de commande est faible, plus l'injecteur mets du temps à s'ouvrir.
De ce fait, la durée d'ouverture de l'injecteur n'est jamais identique au signal électrique de commande.

Le calculateur prends donc en compte la tension électrique de bord pour corriger et augmenter le temps d'ouverture injecteur au même titre que les paramètres moteur.
La durée de l'impulsion est augmentée en fonction de la tension électrique de bord.


La valeur de tension est donc très importante bien que le calculateur la corrige, elle doit être correctement régulée. L’alimentation électrique des divers éléments d’injection est prise sur le même point pour garder la même référence de potentiel: point de jonction E2.
A l’identique, la référence de masse doit être la même: point de jonction E3
La commande des injecteurs doit être prise au même point pour ne pas qu’une résistance de ligne puisse entraîner un déséquilibre entre les cylindres: point de jonction E1

tensionelectrique

Ne jamais modifier l’architecture du faisceau électrique afin de conserver les mêmes références de potentiel.



-Mise en forme et correction du signal :
Voir tableau ci dessous.
.Ligne 1 : Position soupapes et déclenchement étincelles.
.Ligne 2 : Impulsions d'allumage.
.Ligne 3 : Les impulsions de l'allumage sont tout d'abord transformées en impulsions carrées par le conformateur d'impulsion (fonction interne calculateur).
.Ligne 4 : La fréquence est divisée par 2 par le diviseur de fréquence (fonction interne calculateur) afin de conserver 1 moment de déclenchement sur 2. De ce fait l'ouverture des injecteurs se fait toutes les 2 impulsions d'allumage. Cela détermine la durée et la fréquence d'un cycle de calcul.
.Ligne 5 : En fonction du paramètre débit d'air aspirée, le calculateur détermine un temps d'ouverture injecteur théorique par rapport à la richesse idéale. Ce temps de base d'injection correspond à la richesse minimum de fonctionnement du moteur (14,7:1). A aucun moment, la richesse ne peut être inférieure à ce calcul. Le réglage tension ressort débitmètre influence directement ce calcul de richesse minimum. Il est possible de diminuer ce temps d'ouverture en tendant le ressort mais le mélange serra appauvri -> une compensation est donc obligatoire pour augmenter la richesse. Ex: un potentiomètre à la place de la sonde de température CTN.
.Ligne 6 : Cette richesse théorique de base est corrigée en fonction des phases de la charge moteur, des températures. C'est une correction d'augmentation d'enrichissement sauf en mode décélération et surrégime ou les injecteurs sont coupés.
Ex: à froid -> enrichissement fortement augmenté, pied au plancher ->enrichissement augmenté, etc...
.Ligne 6bis : La richesse théorique demandée est augmentée pour compenser le temps de réponse d'ouverture de l'injecteur.
.Ligne 7 : L’étage final est chargé d'amplifier le signal de commande afin de contrôler en ouverture les injecteurs. Rappel : la durée d'ouverture de l'injecteur n'est pas identique à ce signal en raison de son temps de réponse.
calculsignal


-Dissipation de chaleur du transistor de puissance :

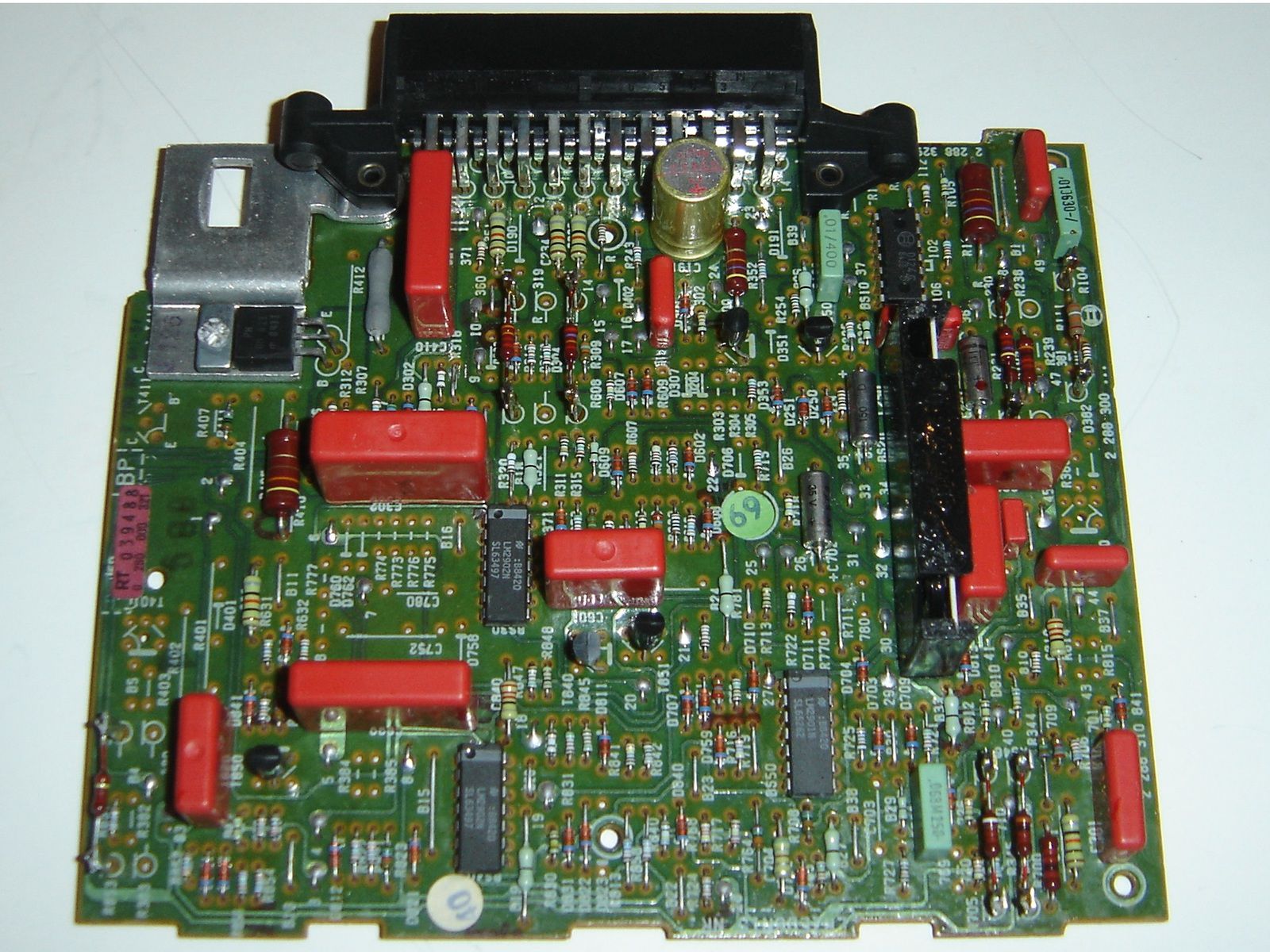

L'étage final du calculateur est chargé d'amplifier le signal de commande des injecteurs. Cette fonction est assurée par un transistor de puissance capable de délivrer un courant suffisant pour ouvrir les 4 injecteurs en même temps.
Le courant délivré par la borne 12 du calculateur vers les injecteurs est de 3Amperes ce qui oblige à dissiper la chaleur engendré par le passage du courant. Le transistor est donc placée sur un radiateur afin d'évacuer la chaleur.
La patte de fixation du transistor est directement reliée à sa sortie (le collecteur). De ce fait, la sortie du transistor donc la borne 12 du calculateur se trouve au même potentiel que le radiateur.
Afin d'améliorer l'évacuation de la chaleur, le radiateur est relié au couvercle du boitier calculateur. Une plaque de mica placée entre le radiateur et la patte métallique du calculateur permet d'isoler électriquement le radiateur du boitier.
Il est important de conserver la bonne isolation de ce radiateur.
Aux lecteurs de JSO : Ne pas retirer la plaque de mica. S'assurer que le radiateur n'est pas relié au châssis du boitier. La mise à la masse de ce radiateur reviendrait à mettre à la masse la borne 12 ce qui provoquerait une ouverture permanente des injecteurs.

trnasistordepuisance



-Récapitulatif calcul de la richesse :
-prise en compte des impulsions du signal d'allumage
-impulsions transformées en impulsion carré
-signal divisé par 2 pour connaitre le régime moteur
->déclenchement d'un cycle de calcul par tour de vilebrequin entrainant une ouverture injecteur.
-élaboration de la richesse de base suivant le dosage parfait 1/14,7 ne tenant compte que du débitmètre.
->signal de base sans correction correspondant au dosage charge partielle (durée minimal d'ouverture injecteur)
-prise en compte des paramètres de correction (état de charge, température moteur, tension de bord)
-correction du signal de base en fonction de ces paramètres
-amplification du signal
-commande injecteur

Le débitmètre avec le régime moteur sont les 2 éléments essentiels au bon fonctionnement de l'injection. De leurs paramètres dépendent l'élaboration du dosage initial. Le taux final d'enrichissement n’est que le résultat de corrections de ce dosage initial.
En cas de défaut de fonctionnement majeur de l’injection, ces 2 éléments sont à vérifier en priorité
-> Vérification de l’allumage pour le régime moteur .
-> Vérification de la bonne rotation et de la propreté du volet sonde pour le débitmètre.
