8.7-Compresseur de ressort de soupape





La dépose d'une soupape nécessite un outillage de compression du ressort afin de pouvoir démonter les clavettes type demi-lunes (ou demi-cônes) de verrouillage.






Il existe différents modèles mais voici un outillage très simple à réaliser.

Il est composé d'une vis coupée en 2 sur la moitié de sa longueur sur laquelle est soudée une rondelle (minimum 1mm d'épaisseur).

Outil de compression soupapes culasse

L'outil ainsi créé se monte sur une perceuse à colonne offrant ainsi la possibilité de compresser le ressort de soupape très précisément. Évidement, la culasse doit être déposée.



Cotes outil de compression soupape











Les dimensions de la rondelle choisies doivent être en accord avec la soupape à déposer. elle doit cependant avoir une forte épaisseur.

Les côtes indiquées correspondent à un moteur XU.

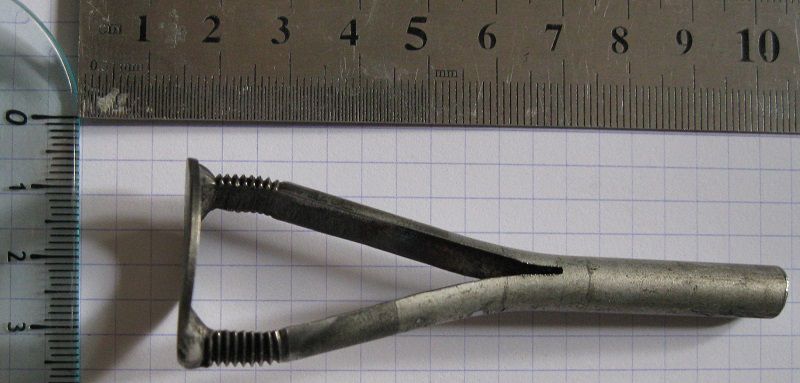

Longueur outil compression soupape











Dans cet exemple, la vis mesure 9cm.















Voici une variante fabriquée à l'aide de clous soudés aussi sur une rondelle:
