6.4-Vérifications électriques du système d'allumage avant 12/89





Le signal du compte-tours est pris sur la borne (-) de la bobine d'allumage. Sa lecture peut donner une indication d'un mauvais fonctionnement de l'allumage. Toutefois, il est possible que des microcoupures ne soient pas visibles sur le compte-tours mais bien présentes.
Ces microcoupures du signal de commande bobine sont équivalentes à des baisses ou montées de régime pouvant engendrer des problèmes d'allumage, de régulation de richesse, de coupure injection par protection surrégime. Les connections doivent être propres et franches.
Des parasites peuvent avoir les mêmes effets, le blindage du fil de liaison générateur d'impulsion/module amplificateur ainsi que le fil de liaison module amplificateur/relais tachy/calculateur doit être vérifié. Pas de trace d'usure et bonne mise à la masse. Dans tout les cas, les fils d'allumage Haute Tension doivent être éloignés du signal de commande.





En cas de non-démarrage du moteur, surveiller le compte tours. Une aiguille qui accuse un début de régime confirme le bon fonctionnement de la commande d'allumage. Attention, l'inverse n'est pas valable car certains compte tours restent inertes pendant le démarrage moteur.





A : Vue générale de l'allumage avant 12/89
B : Vérification rapide de l'allumage
C : Mesure de la bobine d'allumage
D : Vérification des connexions du module d'allumage
      1 : Vérification de l’alimentation électrique du module d'allumage
      2 : Vérification de la connexion du générateur d'impulsion d'allumeur
E : Schémas électriques du signal d'allumage avant 12/89









A - Vue générale de l'allumage avant 12/89

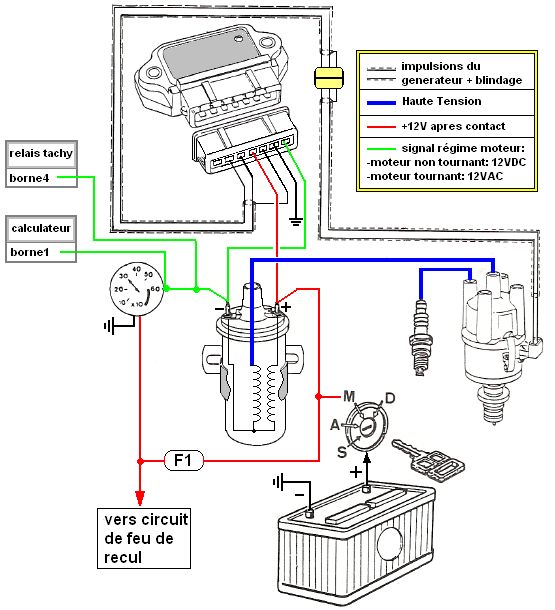

Schéma de principe allumage 205 GTi avant 12/89





Vues des composants de l'allumage avant 12/89
Vue du système d'allumage 205 GTi avant décembre 1989
cliquer sur l'image pour l'agrandir
AM 89-90 Autres millésimes
branchement bobine 205 Gti AM89
Branchement Bobine 205GTi AM86
Branchement Bobine 205 GTi AM87
Note: le branchement de la bobine peut différer des schémas Peugeot.






B - Vérification rapide de l'allumage



Cette méthode permet d'effectuer un état des lieux rapide du système d'allumage ainsi qu'un début de recherche de panne en cas de défaut simple.



! ! ! ATTENTION : HAUTE TENSION ! ! !



Brancher et placer les bougies, une par une, sur la masse puis actionner le démarreur.

La couleur de l'étincelle donne une indication sur le fonctionnement:

  • Bleue : OK
  • Blanche : bougie noyée ou défectueuse.
  • Rouge ou violette : tension trop basse, bobine d'allumage ou câble défectueuse.

Les étincelles, bleues sur les 4 bougies valident le fonctionnement de l'allumage. Cependant, s'il y a un doute sur le montage, il convient de s'assurer du bon ordre de connexion des fils d'allumage qui est 1-3-4-2.



Sens de rotation vue de face vers le moteur.





Le fil de bougie 1 est celui utilisé pour le réglage de l'allumage.

Ordre allumage 205 GTi
Ordre fil d'allumage 205 GTi Bosch
Fil d'allumage 205 CTi Bosch



Si pas d'étincelle, il est possible de brancher directement une bougie en sortie de bobine ce qui permet de lever le doute sur le fonctionnement de la tête de distribution d'allumeur. Vérifier lors d'une tentative de démarrage la présence d'étincelles.



Essai de l'allumage sur la bougie sans tête d'allumeur

Si l'essai précédent est infructueux :

Contact mis et bobine branchée, vérifier qu'il y a 12V par rapport à la masse sur chacune des 2 bornes de la bobine (+) et (-)

Vérification tension bornes bobine d'allumage
Mesure 12V (mesure ok) 0V (défaut)
Borne (+) Si 12V, voir note 1* si 0V, voir note 3*
Borne (-) Si 12V, voir note 2* Si 0V, voir note 4*

*Note 1 :  Bonne alimentation de la bobine d'allumage.

*Note 2 : Le module d'allumage est bien alimenté et le fil de signal est bien connecté sur la bobine.

*Note 3 : Pas d'alimentation du circuit d'allumage. Vérifier le Neiman et les fils d'alimentation.

*Note 4 : Fil de signal coupé, module d'allumage défectueux ou non alimenté.








C - Mesure de la bobine d'allumage



Si les tensions mesurées sur les bornes de la bobine sont correctes, vérifier en premier lieu la résistance de la bobine en cas défaut d'allumage.

Elle fonctionne suivant le principe du transformateur, elle possède donc 2 enroulements. Son rôle est d'élever la tension électrique.

Note: la bobine peut parfaitement fonctionner à froid et être défectueuse à chaud.

-Mesures à effectuer:

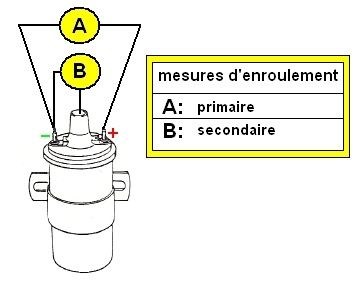

Débrancher la bobine et vérifier les résistances suivant le schéma.


Mesure/Type de bobine BOSCH DUCELLIER
(A):  Enroulement primaire entre (-) et (+) 0.85 ohms 6000 ohms
(B) :En roulement secondaire entre (-) et sortie HT 6000 ohms 8250 ohms
Ces valeurs sont approximatives et dépendent du modèle de bobine.







D - Vérification des connexions du module d'allumage



Le rôle du module est d'amplifier le signal qu'il reçoit du générateur d'impulsion. La vérification des signaux de la bobine d'allumage valide normalement sa bonne connexion à la bobine.


Note: le module peut parfaitement fonctionner à froid et être défectueux à chaud.


Voici comment vérifier la bonne connexion du module d'allumage :

Mesures électriques modules d'allumages





























































1 - Vérification de l'alimentation électrique du module d'allumage



Vérifier l'alimentation électrique du module d'allumage.


-Mesures à effectuer:




  • entre borne 2 de la prise module et la masse.

➔ 0 ohm


  • entre borne 4 de la prise module et la masse.

➔ +12V contact


































Si la mesure est mauvaise, vérifier la masse de la platine d'allumage et l'alimentation électrique venant du Neiman. Suivant le millésime, l'alimentation du module est repris sur la borne (+) de la bobine d'allumage.




2- Vérification de la connexion du générateur d'impulsion d'allumeur



Le générateur d'impulsion interne à l'allumeur envoie un signal modulé en fréquence en fonction du régime du moteur.

Vérifier la Résistance de l'enroulement du Générateur d'impulsion de l'allumeur (Rg).


-Mesures à effectuer:




  • entre bornes 5 et 6 de la prise du module amplificateur.

 ➔Vérifier les valeurs du tableau ci-dessous.

Marque Valeur de l'enroulement interne
Avant 1986
BOSCH 1100 ohms +- 110 ohms
A partir de 1986
BOSCH  320 ohms  +-30 ohms
DUCELLIER 190 ohms +- 30 ohms
MAGNETTI-MARELLI 815 ohms +- 55ohms

Vérification de l'enroulement du générateur d'impulsions d'allumeur



Si la mesure est mauvaise, vérifier Rg directement sur la prise de l'allumeur.



Un fil de liaison écrasé peut engendrer un court circuit et écrouler le signal.

Un défaut de blindage du fil de signal peut générer des ratés, souvent visibles sur le compte tours.
Vérifier l'isolement du fil blindé de liaison allumeur/module d'allumage:



-Mesures à effectuer:




  • entre borne 3 de la prise du module amplificateur branchée et la masse.

 ➔ 0 ohms


  • entre borne 5 de la prise module amplificateur et la masse.

➔ infini


  • entre borne 6 de la prise module amplificateur et la masse.

➔ infini


Si mesures non valides, vérifier la prise sortant de l'allumeur, voir Réparation du fil signal d'allumeur p9.15.



-Astuce: Il est possible de vérifier le fonctionnement du générateur d'impulsion de l'allumeur en le déposant. Puis le faire tourner à l'aide d'une perceuse afin de mesurer la tension qu'il fournit : environ 3,5VAC suivant la vitesse de rotation. Ceci permet de s'assurer du bon état de la partie électrique de l'allumeur mais pas de son bon fonctionnement général.







E - Schémas électriques du signal d'allumage avant 12/89



Signal d'allumage vers le module amplificateur
1986 après 1986 et avant 12/89 à partir de 12/89
Schéma electriques 1986 allumage 205 GTi
Schéma électriques 205 Gti allumage 1989
N/A



Signal d'allumage vers le système d'injection
1986 après 1986 et avant 12/89 à partir de 12/89
Schémas electrique injection 1985 205 GTi
Schéma électrique injection 205 GTi avant dec1989
N/A



Signal d'allumage vers le compte tours
1986 après 1986 et avant 12/89 à partir de 12/89
Schéma electriques compte tours 1986
Schéma compte tours 205 Gti 1989
N/A
