6.3.i-Vérification sonde Lambda
-Cette partie est consacrée uniquement à l'injection LU2-Jetronic-
Dans tous les cas, nettoyer les connectiques pour éliminer les résistances de contact dus à la corrosion avant d'entreprendre un dépannage. |
Rappel: La sonde Lambda n'est montée que sur l'injection LU2-Jetronic (& Motronic mais elle possède 4 fils) et permet au calculateur de connaitre la richesse du mélange à travers la lecture des gaz d’échappement.
Emplacement de la sonde Lambda, voir Localisation de la sonde Lambda p9.1.
Cette sonde fournit une tension seulement lorsqu'elle atteint sa température minimum de fonctionnement : 350°C. De plus, elle doit être soumise aux gaz d’échappement pour générer une tension électrique.
De ce fait, il est très difficile de la vérifier électriquement.
En cas de doute sur le fonctionnement de cette sonde, il est possible de la débrancher. Le calculateur la remplacera par une valeur fictive. L’amélioration du fonctionnement du moteur peut fournir une indication sur un défaut de cette sonde.
Pas de mesure vraiment possible pour un amateur, cependant quelques mesures peuvent être effectuées:
A : Mesures
B : Outillages spécifiques
C : Schémas électriques d'injection
A - Mesures
La sonde lambda ne peut être vérifier à partir de la borne 20 du calculateur sans outillage spécifique (oscilloscope).
Vérifier le faisceau électrique à partir des prises de la sonde Lambda.
Branchement de la sonde Lambda | ||
Borne prise sonde Lambda | Numéro de fil | Borne prise calculateur |
Prise sonde de mesure | ||
1 prise bleue | 141 | 20 |
Prise bobine chauffante | ||
1 prise noire | M96 | Fusible |
2 prise noire | M848 | Masse E3 |
-Mesures:
- borne 1 prise sonde de mesure (bleue):
➔ Vérifier la continuité sur jusqu'à la borne 20 du calculateur
- borne 1 prise bobine chauffante (noire):
➔ Vérifier 0 ohm (masse permanente).
- entre borne 1 et 2 prise bobine chauffante (noire):
➔ Vérifier 12V moteur tournant).
Si mesure non valide, vérifier fusible central sur boitier porte fusible moteur
L’élément chauffant de la sonde peut être vérifier:
- entre bornes 1 et 2 bobine chauffante (noire):
➔ Vérifier la valeur entre 2 et 14 ohms.
B - Outillages spécifiques
L'architecture de la sonde Lambda ne permet pas de vérifier la partie sonde de mesure si le moteur n'est pas en fonctionnement.
La seule possibilité reste de brancher un oscilloscope en parallèle à la borne 20 du calculateur et de vérifier la forme du signal reçu.
Le signal doit voir une forme similaire ce qui confirme le bon fonctionnement du système d'injection et donc de sa mesure.

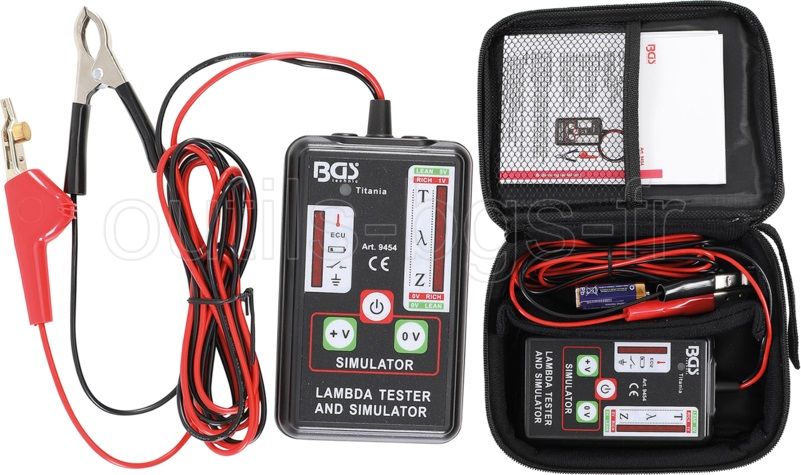

Certains équipementier propose des "testeurs" de sonde Lambda.
Cet outil ne vérifie pas l'intégrité de la sonde de mesure mais permet de simuler un état riche ou propre en trompant le calculateur et ainsi vérifier le comportement de l'injection.
C - Schémas électriques d'injection
Schéma d'injection | ||
1986 | après 1986 et avant 12/89 | à partir de 12/89 |
N/A | N/A |
