8.2-Manomètre de mesure pression carburant





Cet outillage est destiné à mesurer la valeur de pression d'essence au niveau de la rampe d'injection.


Cette mesure de pression en ligne permet de vérifier :

  1. que la pompe pressurise le circuit carburant.
  2. que le régulateur régule à la bonne valeur.

L'outillage doit donc être placé de façon à faire fonctionner la pompe et le régulateur en utilisation normale. Le moteur pourra donc fonctionner avec l'outillage monté.

Les raccords sont identiques à ceux  d'origine afin d'obtenir un montage simple et fiable pouvant être monté en entrée de rampe.
Voici comment se présente le montage :

Le cout de ce type de pièces est négligeable par rapport au prix de l'outillage complet (sur la photo, toutes les pièces ne servent pas). Le manomètre doit supporter l'essence.
outillagemano1

Le diamètre des raccords est M14 x 150, identique aux raccords de la rampe.
outillagemano2

La durite est coupée en deux pour la raccourcir. A éviter, car il est ensuite très difficile d'y insérer un embout conique en raison de la tresse métallique de type de durite renforcée. Il est préférable de récupérer une durite avec son raccord sur un moteur à la casse.
outillagemano3

Cette durite, une fois fixée sur le Té recevant le manomètre peut être branchée sur la rampe d'injection:
outillagemanosortie

La durite moteur venant de la pompe à essence vient se brancher sur le Té grâce à l'embout de diamètre M14 x 150:
outillagemanoentrée

Voici l'outillage terminé. Le manomètre peut mesurer une pression jusqu'à 5bars ce qui permet la mesure de la pression de la pompe sans régulation.
Il suffit de placer un bouchon au lieu de la rampe.
outillagemanofini


La simplicité du montage permet une utilisation rapide.

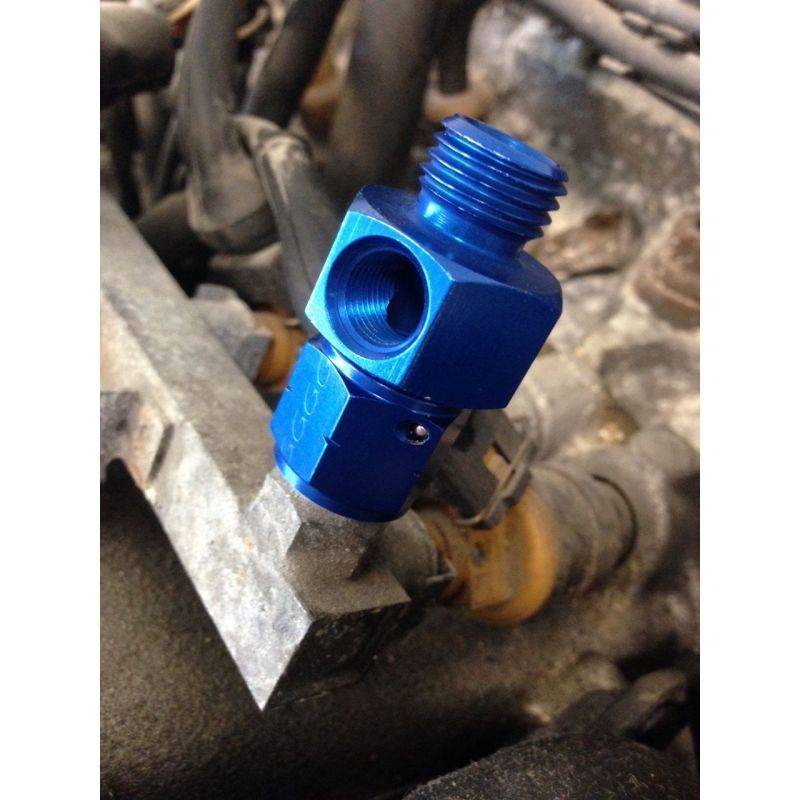

m14x150-male-femelle-adaptateur-piquage sur rampe moteur XU injection Peugeot
Cliquer sur l'image pour l'agrandir











Certaines enseignes en ligne proposent des raccords en Té facilitant le montage:

Entrée/Sortie : M14 x 150

Taraudage sonde (dans cet exemple): 1/8'' NPT

























Pour les valeurs à relever, voir Vérification régulateur de pression essence p9.12.
