7.4.a-Références pieces pour révision injecteurs BOSCH





Les injections LE2-Jetronic sont equipés d'injecteurs Type EV1 non-démontables. Ils peuvent cependant être nettoyés.

Mais pres leur nettoyage, il convient de remplacer certaines pieces.

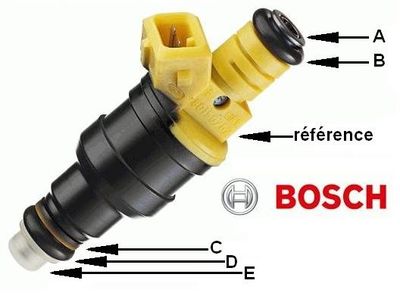

InjecteurBOSCH

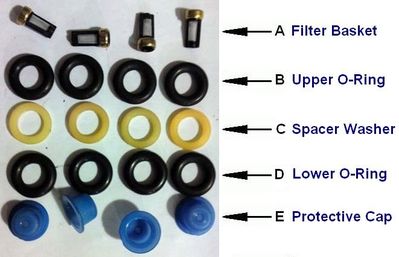

Pieces



Certain montage d'injecteur possede une rondelle plastique d'isolation entre la rampe et l'injecteur: (Non installé sur XUinjection)



            Body Seal Insulator






Ce tableau à télécharger propose les références de ces pieces en fonction de l'injecteur (80ko):

Références pieces et joints pour révision



Note : La référence des joints supérieurs 1 280 210 711 peut remplacer la référence 1 280 210 752 (Ref Peugeot 1981 25)





  retour



retourner au sommaire

publishedBy DeThomasO - dans Références
29 décembre 2014 1 29 /12 /décembre /2014 23:38



7.4.b-Références injecteurs et joints BOSCH





Ce tableau à télécharger vous donnera les références BOSCH des injecteurs et joints en fonction du véhicule (177ko):

Références injecteurs et joints BOSCH



Attention, liste non exhaustive.





  retour



retourner au sommaire

publishedBy DeThomasO - dans Références
28 décembre 2014 7 28 /12 /décembre /2014 23:39



7.4.c-Caracéristiques injecteurs Bosch



Les références surlignées correspondent aux injecteurs équipants les 205 XU injection.



Référence Débit (cc/min) Pression (bars) Impédance (ohms) Couleur
0 280 150 001 265 3
0 280 150 002 265 3
0 280 150 003 380 3
0 280 150 007 265 3 Faible
0 280 150 009 265 3
0 280 150 015 380 3
0 280 150 024 380 3 Faible
0 280 150 026 380 3
0 280 150 035 321 2 Faible
0 280 150 036 380 3
0 280 150 041 480 3
0 280 150 043 380 3
0 280 150 100 185 3
0 280 150 105 190 3
0 280 150 114 190
0 280 150 116 190
0 280 150 121 178
0 280 150 125 191
0 280 150 126 190 3 2,6
0 280 150 130 185 3 2,6
0 280 150 144 434 3
0 280 150 151 244 2
0 280 150 151 305 3
0 280 150 152 237
0 280 150 157 214 2,5
0 280 150 158 230 3 2,8
0 280 150 200 301 3
0 280 150 201 237 3
0 280 150 203 185 3 16
0 280 150 204 169 2,5
0 280 150 205 170 2,5
0 280 150 206 169 2,5
0 280 150 207 108 2,5
0 280 150 208 145  3 16
0 280 150 208 133 2,5
0 280 150 208 144 2,7
0 280 150 209 169 2,5 Faible
0 280 150 209 176 3
0 280 150 210 133 2,5
0 280 150 211  145cc/min    3bars    16 ohms   Bleu
0 280 150 213 347
0 280 150 214 188 3
0 280 150 215 214 2,5
0 280 150 216 214 2,5
0 280 150 217 169 2,5
0 280 150 218 313 3,1 Haute
0 280 150 219 200 3 16
0 280 150 219 169 2,5
0 280 150 220 148 3
0 280 150 223 226 2,48 Haute
0 280 150 239 226 2,48 Haute
0 280 150 335 300 3
0 280 150 355 296 3 2,8
0 280 150 357 301 3 Faible
0 280 150 400 437 3 2,6
0 280 150 401 437 3
0 280 150 402 338 3 Faible
0 280 150 403 503 3 2,6
0 280 150 414 165 3 16
0 280 150 415 165 3 16
0 280 150 415 190 3,5
0 280 150 422 264 2,7
0 280 150 440 250 3,5
0 280 150 446 185 3 14,8
0 280 150 464 263 3 12,2
0 280 150 614 189 3
0 280 150 701 235 3 16
0 280 150 702  195cc/min    3bars    16ohms    Jaune
0 280 150 703 149 3 16,2  Bleu
0 280 150 704 170 3 16
0 280 150 706 214 3 16
0 280 150 712 315 3 16
0 280 150 714 185 3 16
0 280 150 715 150 3 16
0 280 150 716 134 3
0 280 150 718 200 2,21 Haute
0 280 150 725  195cc/min    3bars    16ohms   Noir
0 280 150 727 147 2,28 Haute
0 280 150 728 252 2,96 Haute
0 280 150 734  203cc/min    2,5bars    16ohms   Noir
0 280 150 737 295 3 16
0 280 150 741 190 3 16
0 280 150 744 240 3 16
0 280 150 749 230 3 16
0 280 150 756 300 3 14,6
0 280 150 756 336 3,1 Haute
0 280 150 759 229 2,7 Haute
0 280 150 762  214cc/min    3bars   16ohms   Jaune
0 280 150 775 199 3,3
0 280 150 782  214cc/min    3bars   16ohms  Jaune
0 280 150 789 150 3 16ohms    Vert
0 280 150 791 420 3 12,3
0 280 150 802 295 3 2,8
0 280 150 803 384   Faible
0 280 150 804 337 3
0 280 150 808 336 3,79 Faible
0 280 150 811 298 3
0 280 150 814 384 3
0 280 150 823 200 3 2,8
0 280 150 830 190 3 2,8
0 280 150 831 190 3 2,8
0 280 150 834 397 3
0 280 150 835 397 3
0 280 150 901 198 3 Haute
0 280 150 911 315 2,7 Haute
0 280 150 912 326 3 Haute
0 280 150 913 256 2,7
0 280 150 945 300
0 280 150 947 256 2,7
0 280 150 951 346 3
0 280 150 967 378 3
0 280 150 987 160 3 14,8
0 280 150 995 100 3 14,8
0 280 155 009 346 3
0 280 155 216 185 3 16
0 280 155 505 185 3 16
0 280 155 712 214 3
0 280 155 724 240 3 16
0 280 155 731 110 3 15
0 280 155 794 150 3 15
R 280 410 144 434
R 280 411 911 841 3
R 280 412 911 811 2,5
