23 février 2015 1 23 /02 /février /2015 16:14

Schémas 205 GTi AM 1986





 0-0 couverture

 0-1 répertoire

 1-1 démarreur alternateur témoin de charge

 1-2 démarreur alternateur témoin de charge

 1-3 démarreur alternateur témoin de charge

 2-1 allumage branchement bobine

 2-2 électrovanne tem. + bobine préchauffage

 2-3 injection électronique

 3-1 motoventilateur 1 vitesse

 3-2 motoventilateur 2 vitesse

 3-3 groupe motoventilateur

 3-4 groupe motoventilateur

 4-3 témoin starter

 5-1 compte tours

 5-2 compte tours

 6-1 témoin stop pression huile température eau niveau eau

 7-1 témoins combine

 8-1 témoin freins niveau liquide usure plaquette

 9-1 témoin d'usure plaquette freins

 10-1 détecteur présence d eau dans gasoil

 12-1 témoin température huile

 13-1 récepteurs combine

 13-2 récepteurs température eau

 14-1 avertisseur

 14-2 avertisseur

 15-1 feux de position

 15-2 feux de position

 16-1 feux de croisement

 16-2 feux de croisement

 17-1 feux de route

 17-2 feux de route feux longue portées

 17-3 feux antibrouillard avant

 18-1 clignotants répétiteurs

 18-2 clignotants répétiteurs

 19-1 signal danger

 19-2 signal danger

 20-1 essuie vitre av non temporisé

 21-1 essuie vitre avant

 22-1 éclairage façade climatiseur allume cigare combine

 22-2 éclairage façade climatiseur allume cigare combine

 23-1 montre aiguilles

 24-1 montre digitale éclairage vide poche

 25-1 climatiseur

 26-1 allume cigare

 27-1 témoin frein a main

 27-2 témoin frein a main niveau liquide frein

 28-1 alimentation auto radio haut parleurs

 29-1 plafonnier lecteur de cartes

 30-1 lève vitre électriques

 31-1 condamnation centralisée

 31-2 condamnation centralisée

 32-1 feux stop

 33-1 feux de recul

 34-1 feux arrière brouillard (sauf GHI 141)

 35-1 éclaireurs plaque police

 36-1 jauge carburant

 36-2 jauge carburant

 37-1 lunette chauffante

 38-1 essuie vitre arrière

 39-1 alimentation attache remorque

 39-2 éclairage coffre

 40-1 lave projecteur

 41-1 sièges chauffants

 42-1 feux diurnes GHI 14X

 42-2 feux diurnes GHI 14X

 43-1 particularité réfrigération

 43-2 particularité réfrigération

 43-3 sureté nationale GHI 032

 43-4 sureté nationale GHI 036

 43-5 ordinateur de bord doubles commandes

 44-1 fonctions protégées par fusibles

 44-2 boitier interconnexion

 45-1 connecteurs sur boitier interconnexion

 45-2 connecteurs sur boitier interconnexion

 45-3 connecteurs sur combine

 45-4 connecteurs sur combine

 45-5 connexion + interconnexions

 46-1 implantation connecteurs

 46-2 implantation connecteurs





COULEURS
OR: Orange BG:Beige BE: Bleu  BA: Blanc
MR: Marron JN: Jaune RG: Rouge GR: Gris
VI: Violet VE: Vert VJ: Vert/Jaune RS: Rose



PRISES
  • Repères des prises d'élément = Emplacement de l’élément + Numéro de l’élément.
  • Prises d’interconnexion = Emplacement de la prise d’interconnexion + C + Numéro de prise
  • Prises de masse = Emplacement de la prise de masse + M + Numéro de prise



EMPLACEMENTS
M: moteur P: planche de bord H: Habitacle C: Coffre



BOITIER INTERCONNEXION
Boitier Interconnexion 205





aller au sommaire

Aidez-nous en faisant un don, nous vous en serons reconnaissant (Paiement sécurisé).

published by DeThomasO
23 février 2015 1 23 /02 /février /2015 16:03

Schémas 205 GTi AM 1989





 0-0 couverture

 0-1 répertoire

 1-1 démarreur alternateur témoin de charge

 1-2 démarreur alternateur témoin de charge

 1-3 démarreur alternateur témoin de charge

 2-1 allumage + pompe essence moteur XU

 2-2 électrovanne tem + bougies préchauffage

 2-3 injection moteurs XU5JA - XU9JA

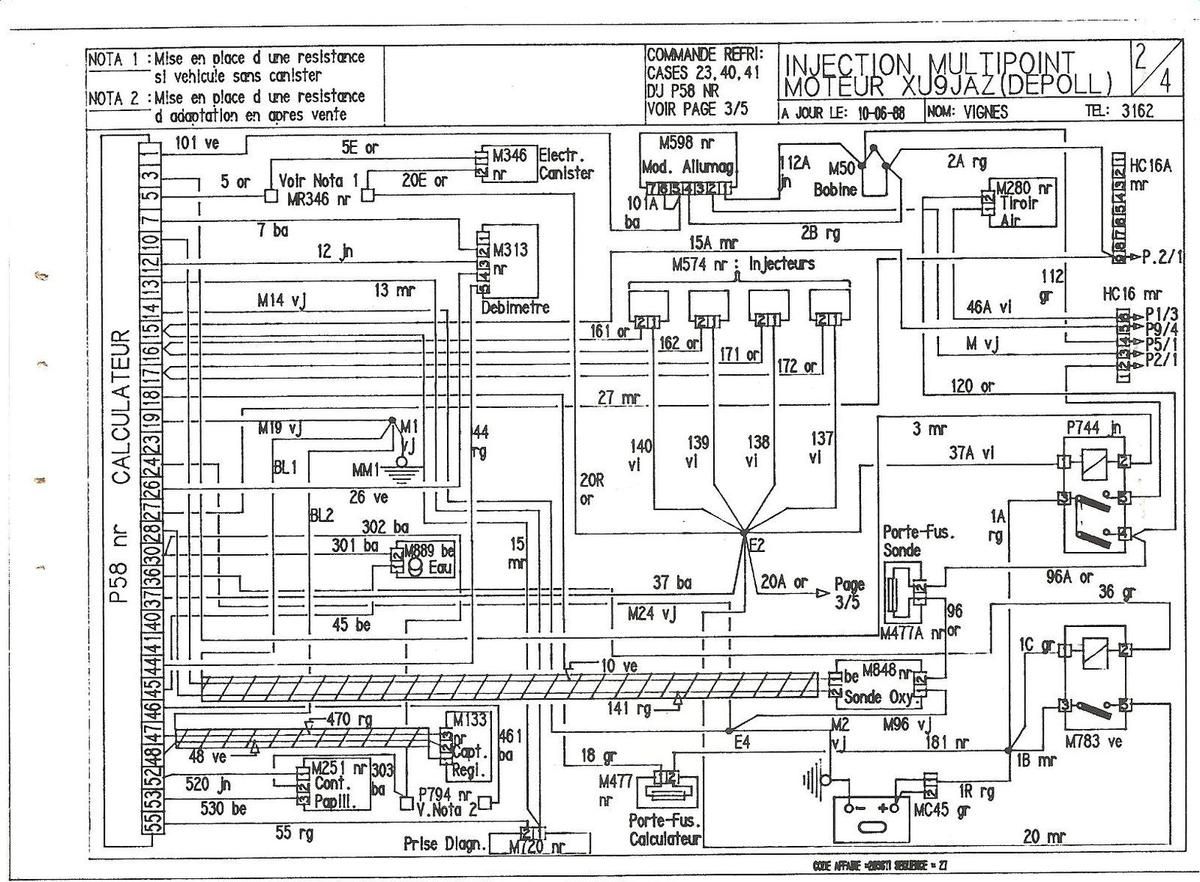

 2-4 injection moteurs XU9JAZ (dépolluée)

 2-5 pompe immergée témoin huile

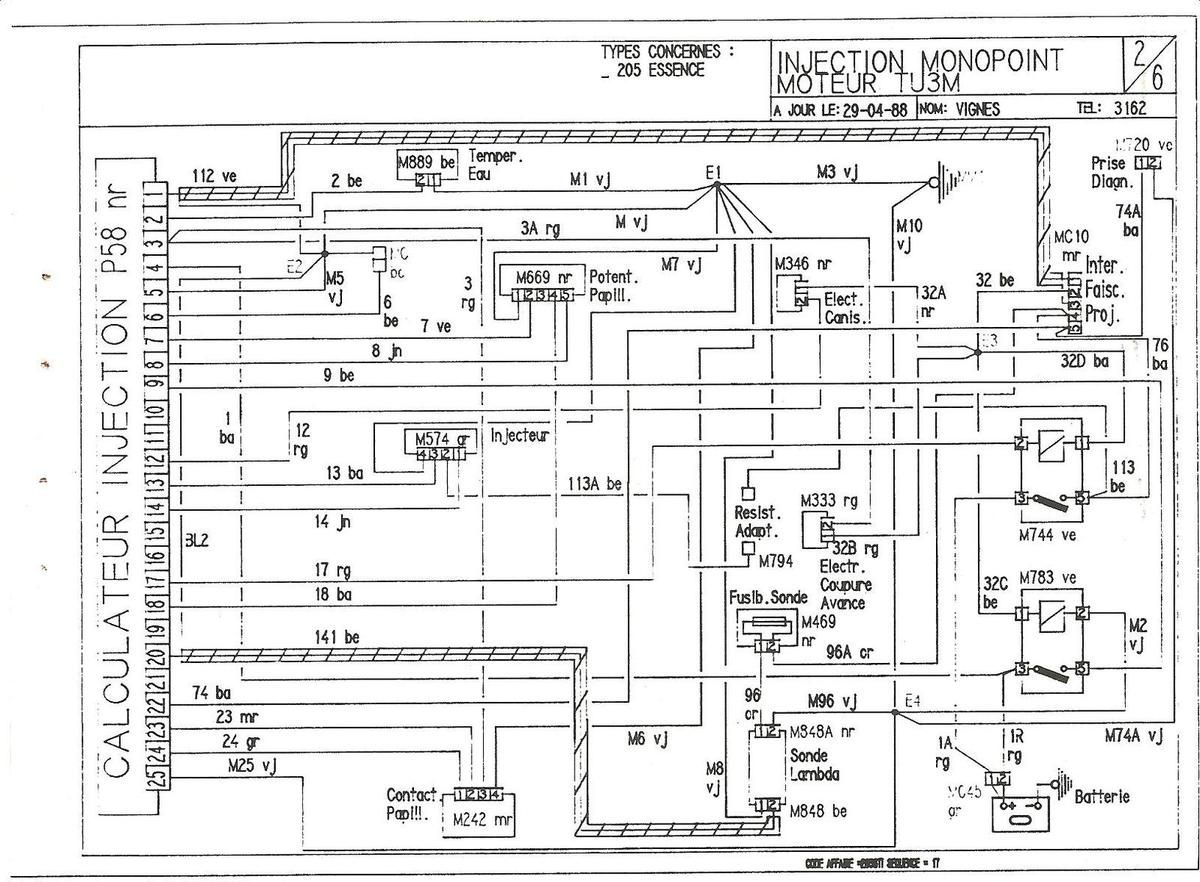

 2-6  injection monopoint TU3M

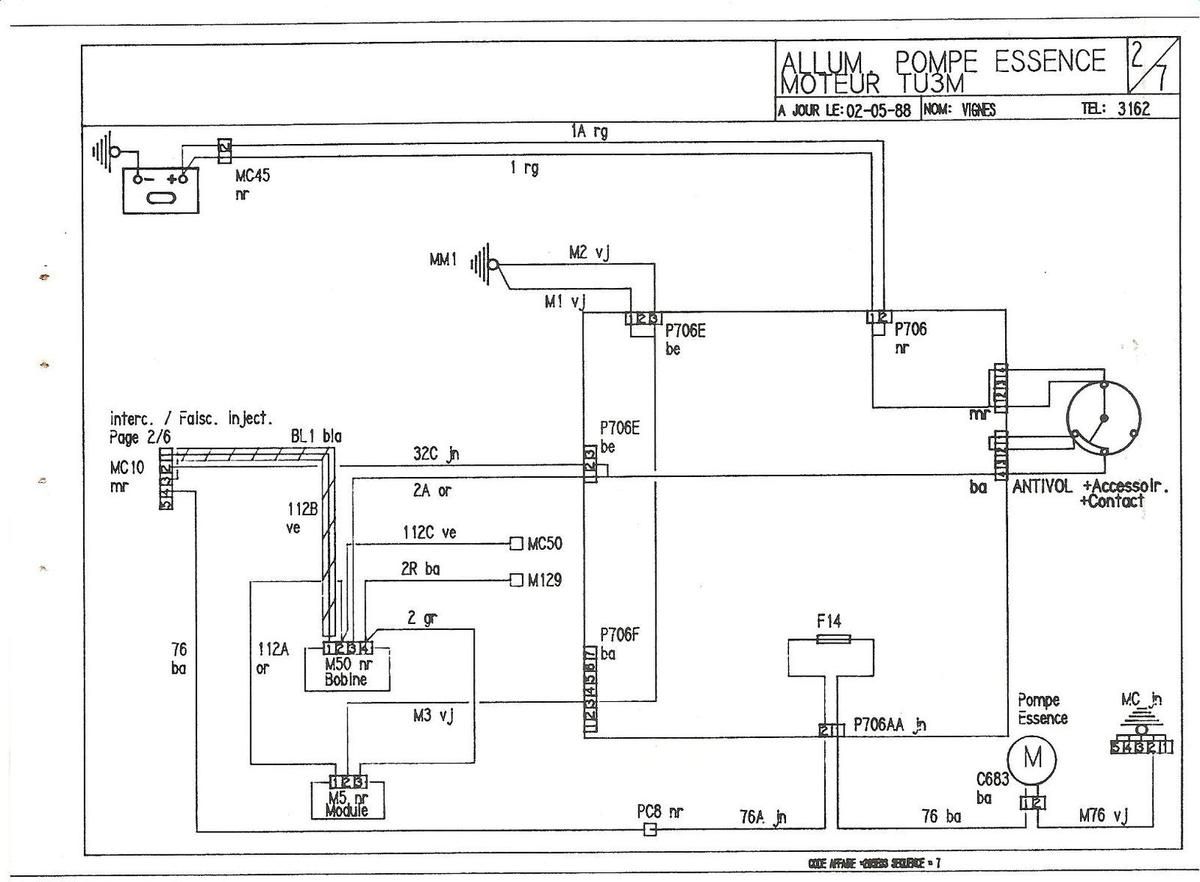

 2-7 allumage pompe essence moteur TU3M

 2-8 allumage moteur TU

 3-1 motoventilateur 1 vitesse

 3-2 motoventilateur 2 vitesse

 3-3 groupe motoventilateurs

 3-4 groupe motoventilateurs

 3-5 groupe motoventilateurs

 4-1 témoin starter

 5-1 compte tours moteurs XU

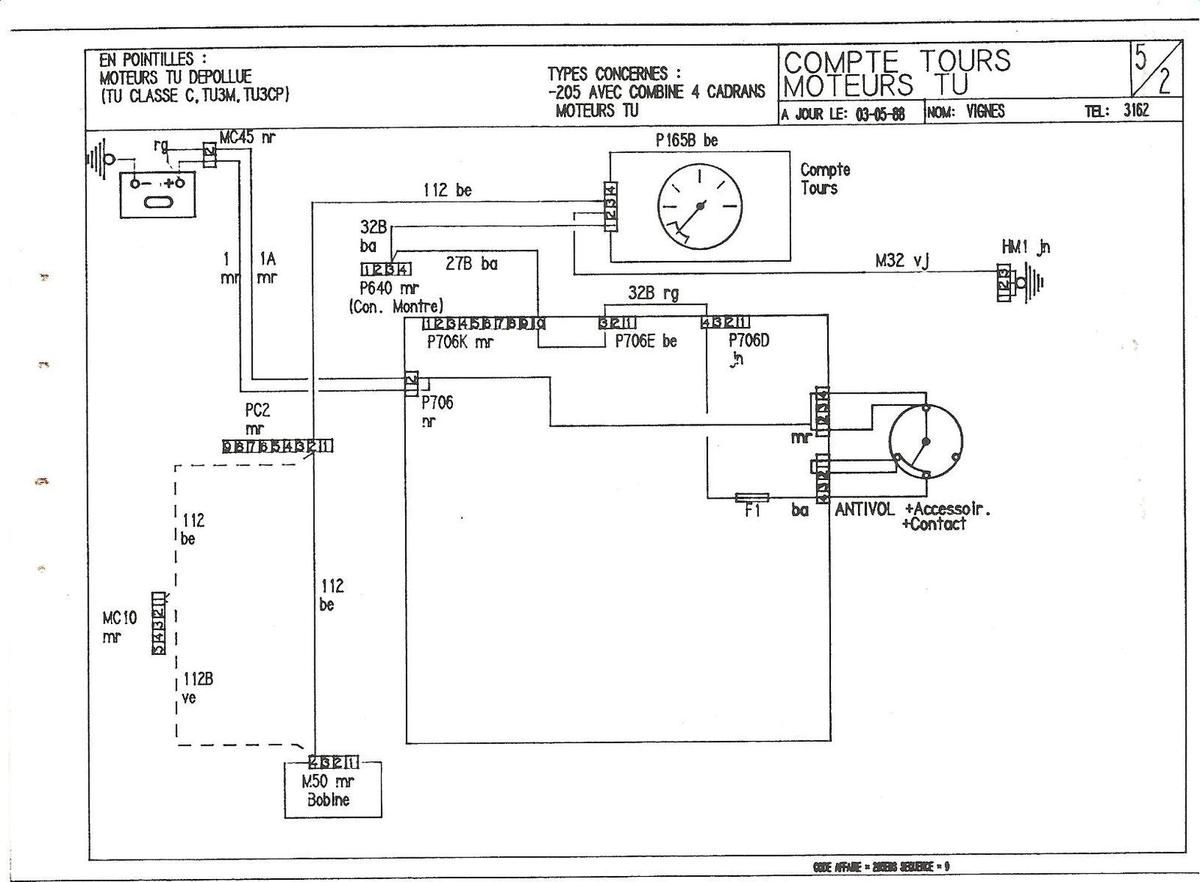

 5-2 compte tours moteurs TU

 6-1 témoin stop pression huile température eau niveau eau

 6-2 témoin niveau eau moteur XUD9 EGR

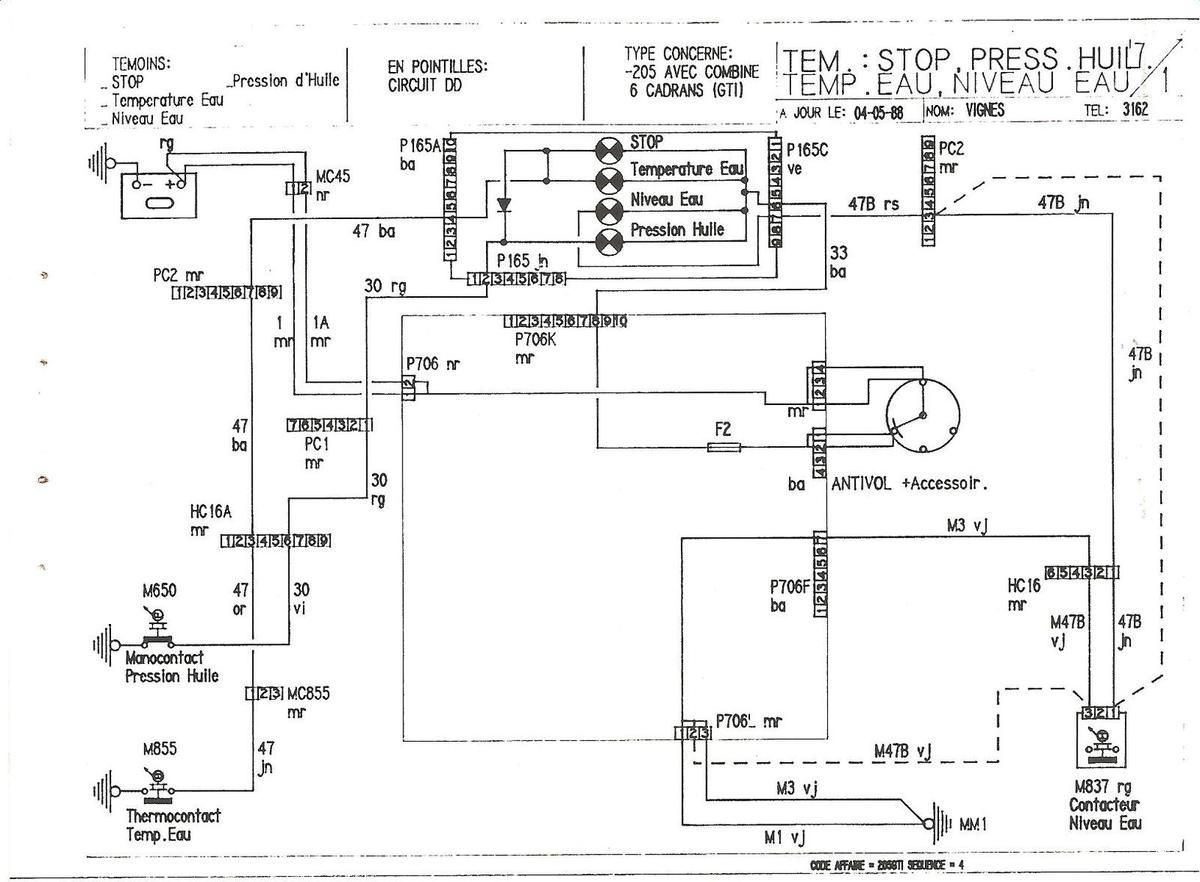

 7-1 témoin stop pression huile température eau niveau eau

 7-2 témoin stop pression huile température eau niveau eau

 8-1 témoin freins niveau liquide usure plaquette

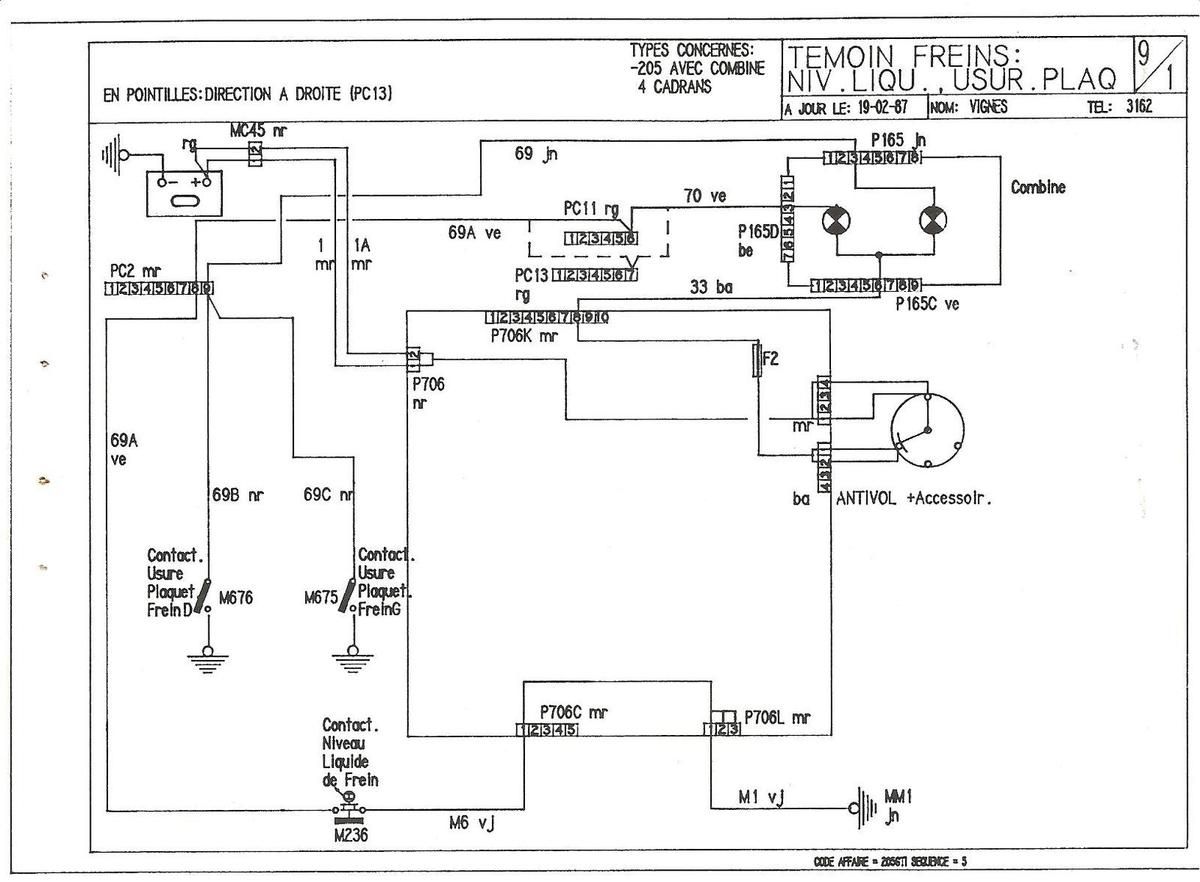

 9-1 témoin freins niveau liquide usure plaquette

 9-2 témoin brake Australie

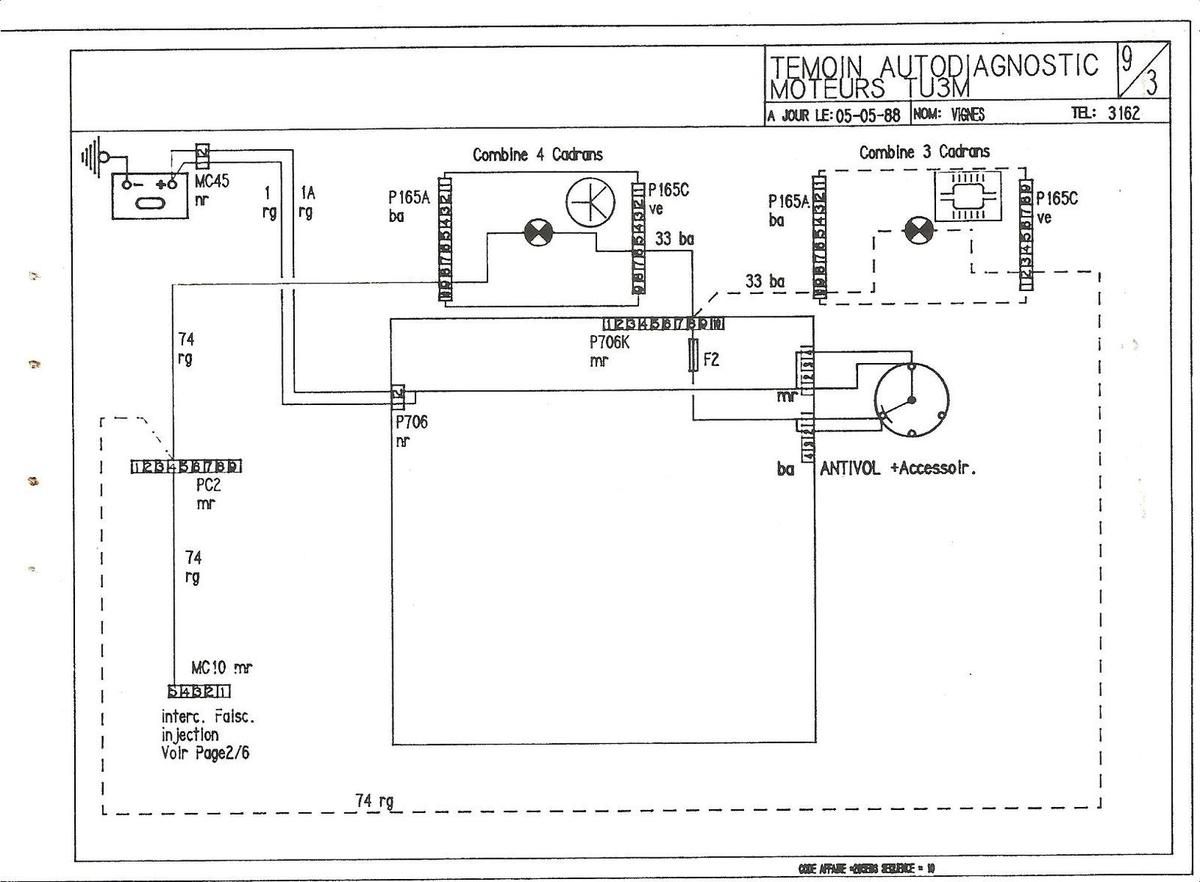

 9-3 témoin autodiagnostic moteur TU3M

 9-4 témoin autodiagnostic XU9JAZ

 9-5 témoin autodiagnostic carburateur pilote

 9-6 sonde température catalyseur GTI JAPON

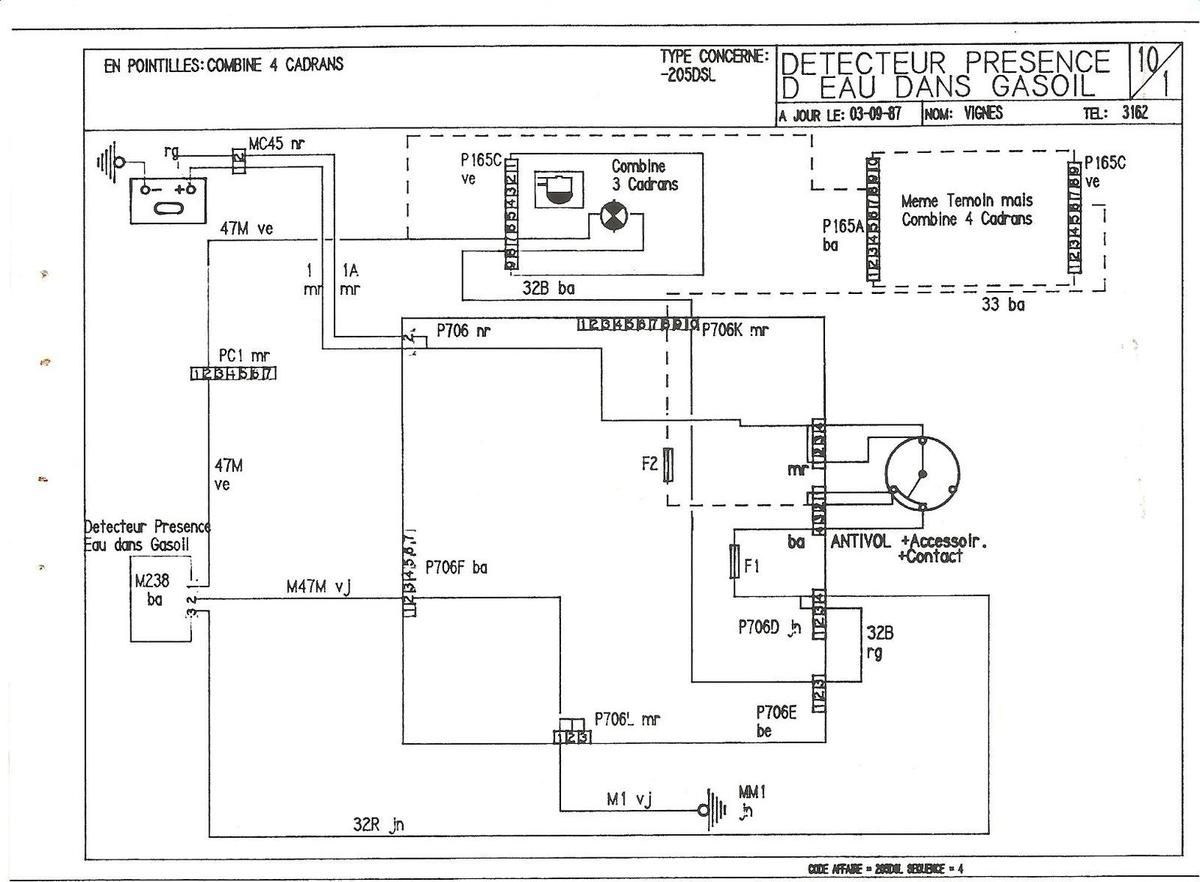

 10-1 détecteur présence d eau dans gasoil

 11-1 récepteurs combine

 12-1 avertisseur

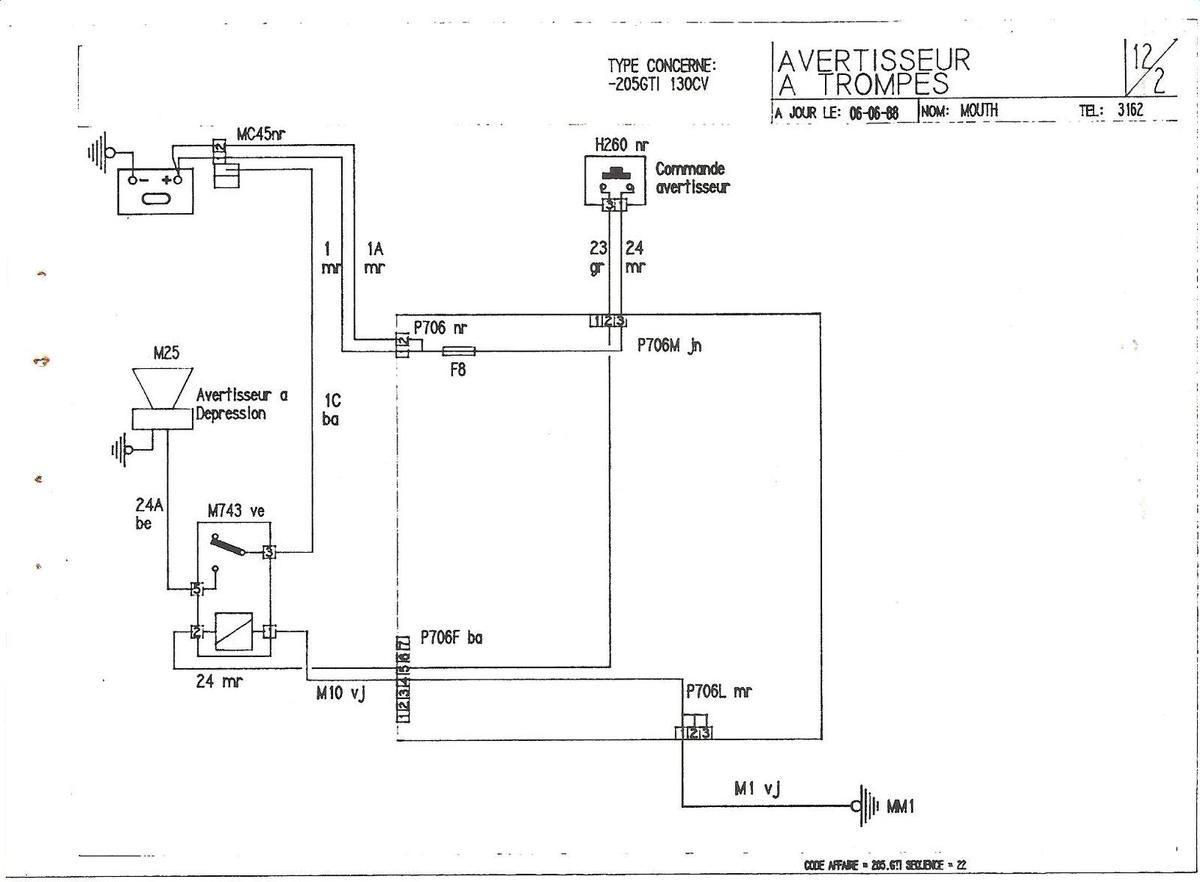

 12-2 avertisseur a trompes

 13-1 feux de position

 13-2 feux de position

 13-3 feux de position particularité RFA

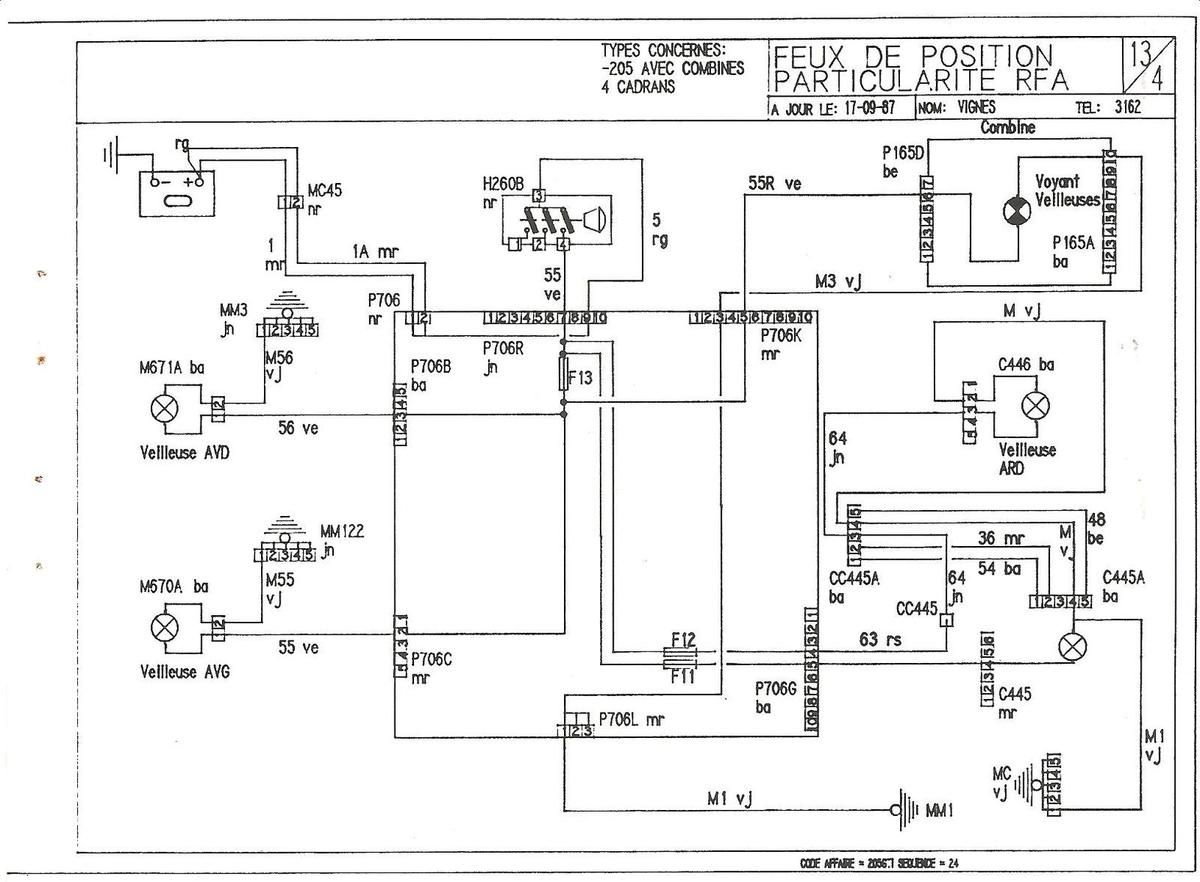

 13-4 feux de position particularité RFA

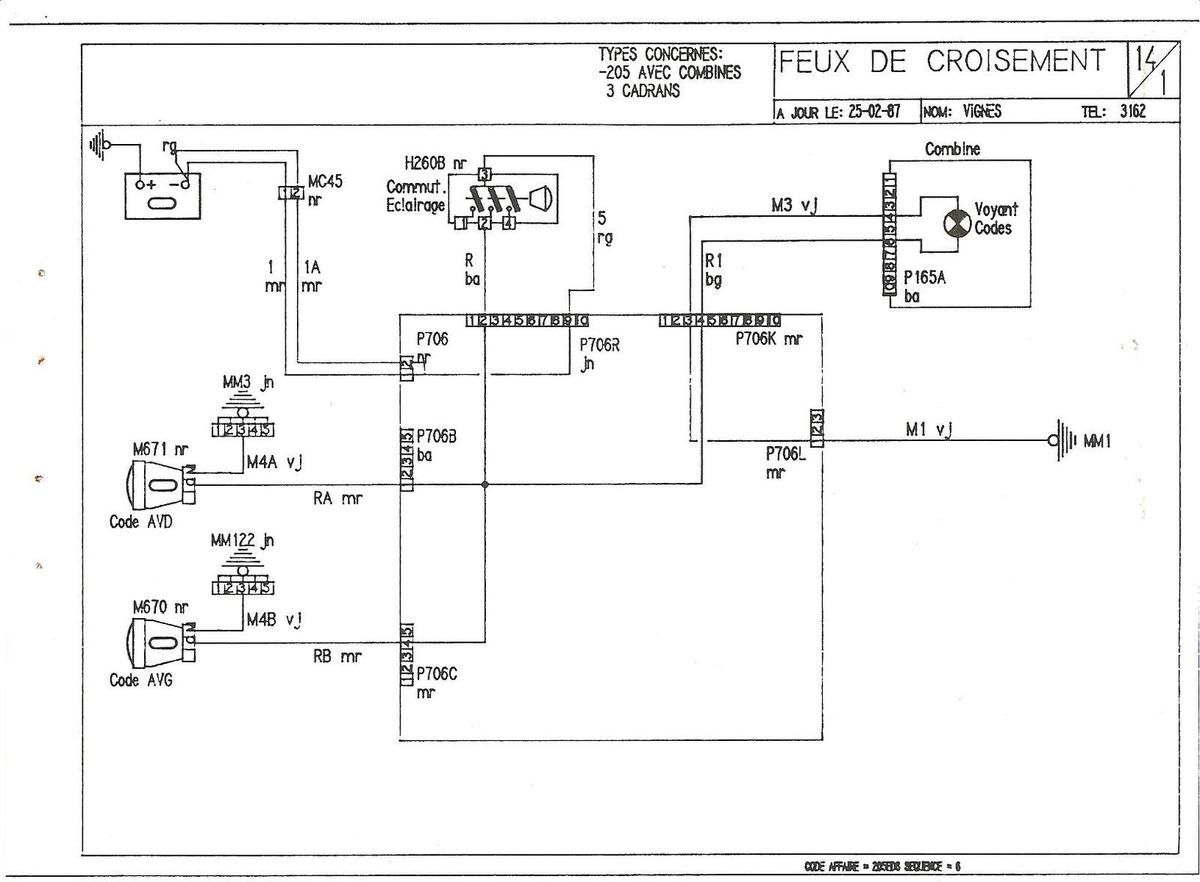

 14-1 feux de croisement

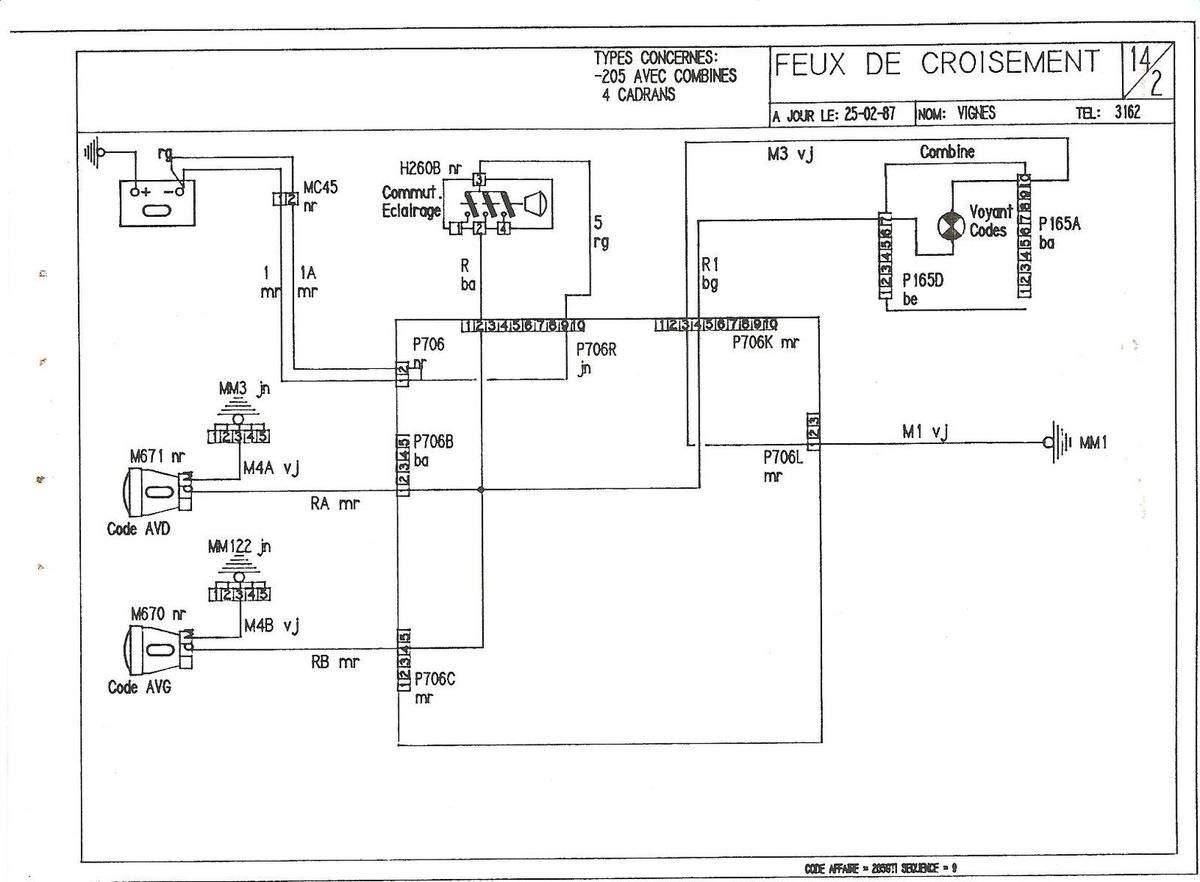

 14-2 feux de croisement

 15-1 feux de route

 15-2 feux de route feux longue portées

 15-3 feux antibrouillard avant

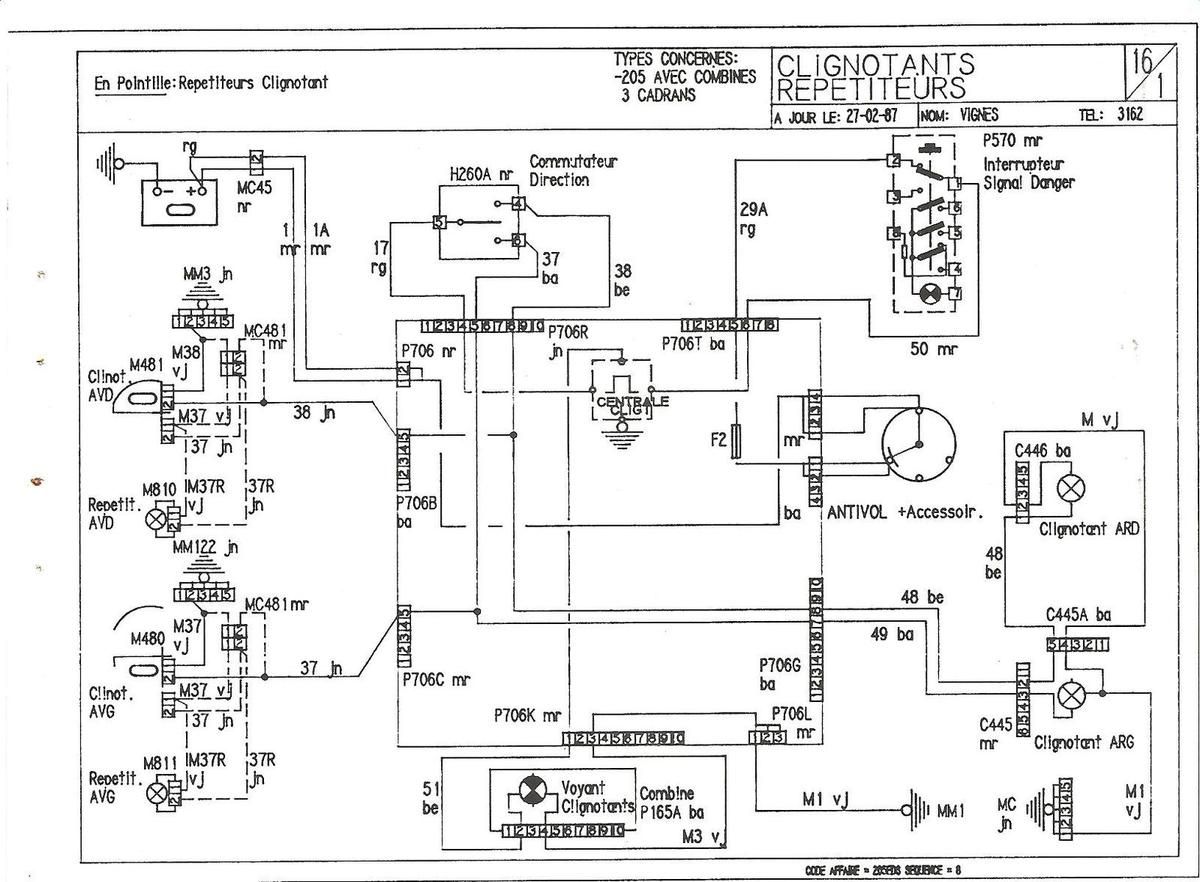

 16-1 clignotants répétiteurs

 16-2 clignotants répétiteurs

 17-1 signal danger

 17-2 signal danger

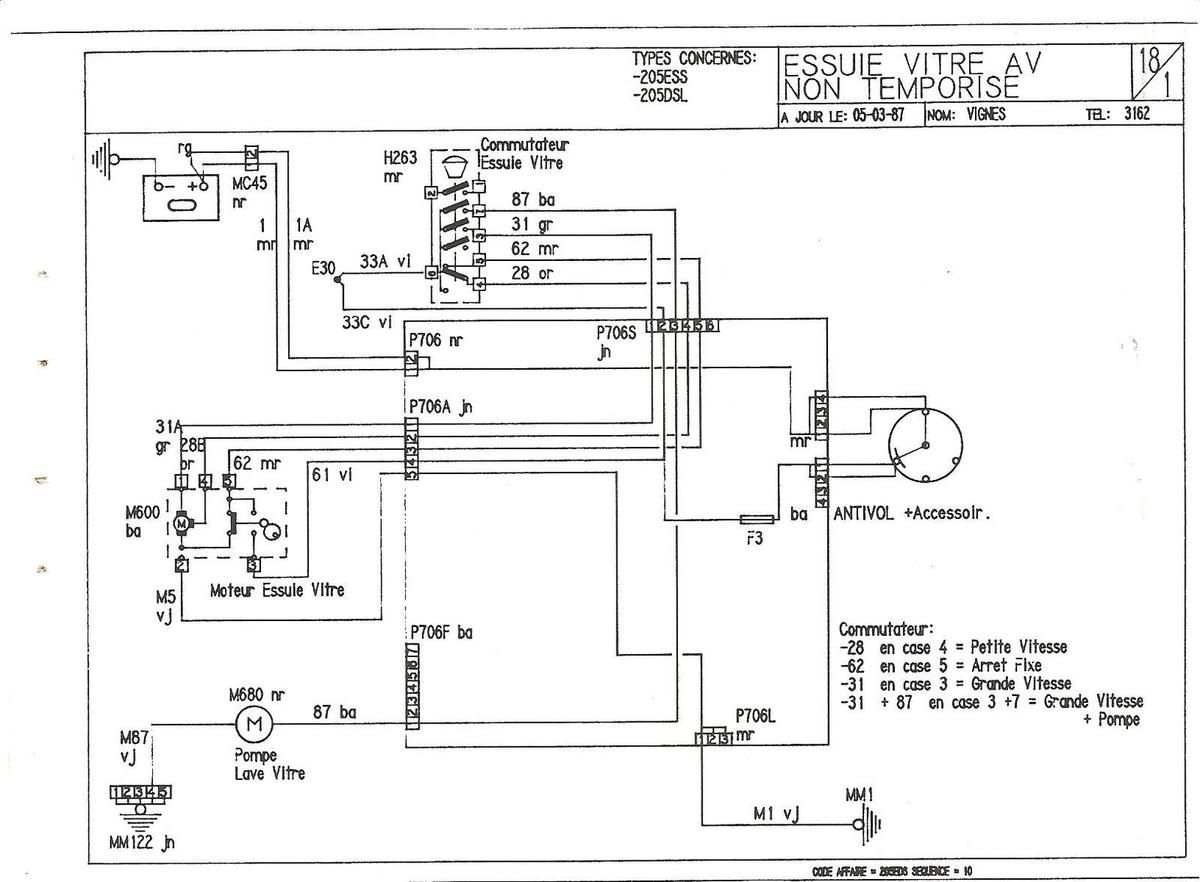

 18-1 essuie vitre avant non temporise

 18-2 essuie vitre avant temporosé

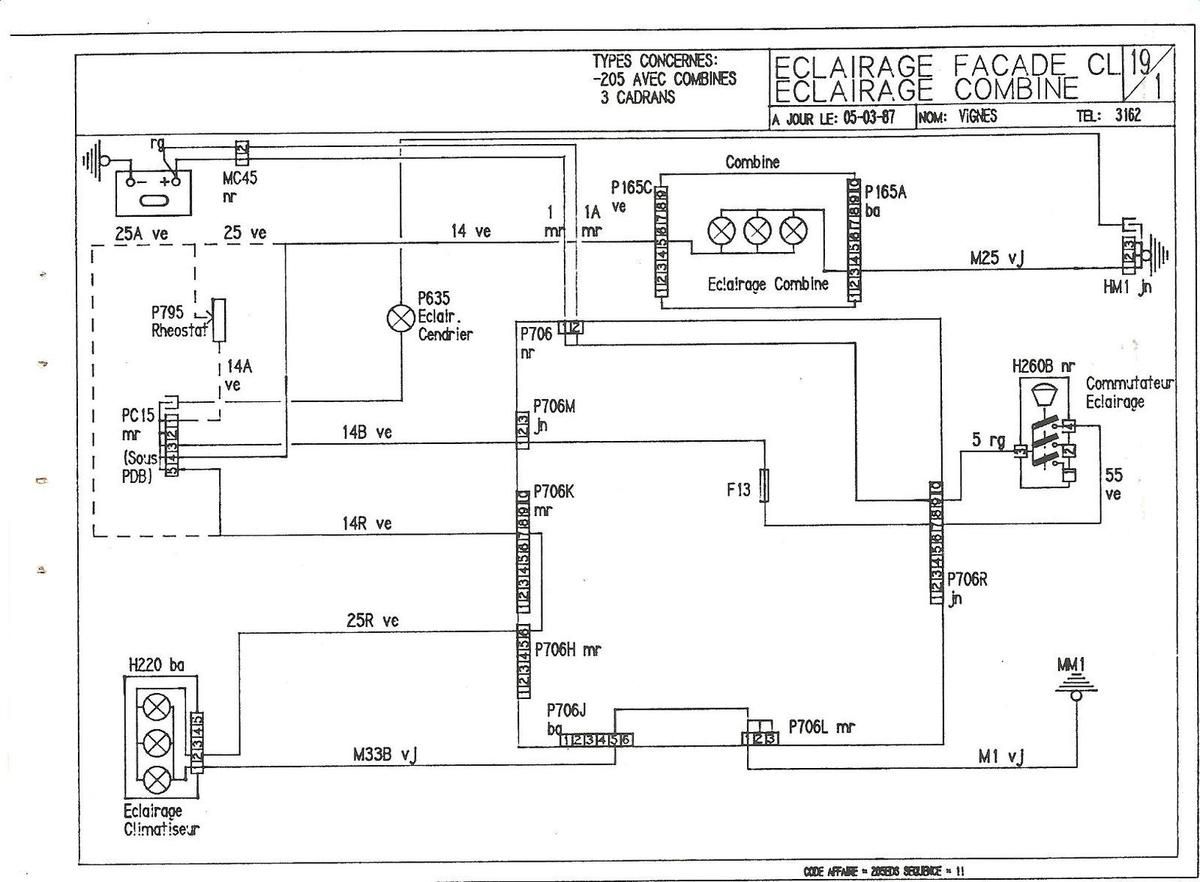

 19-1 éclairage façade éclairage combine

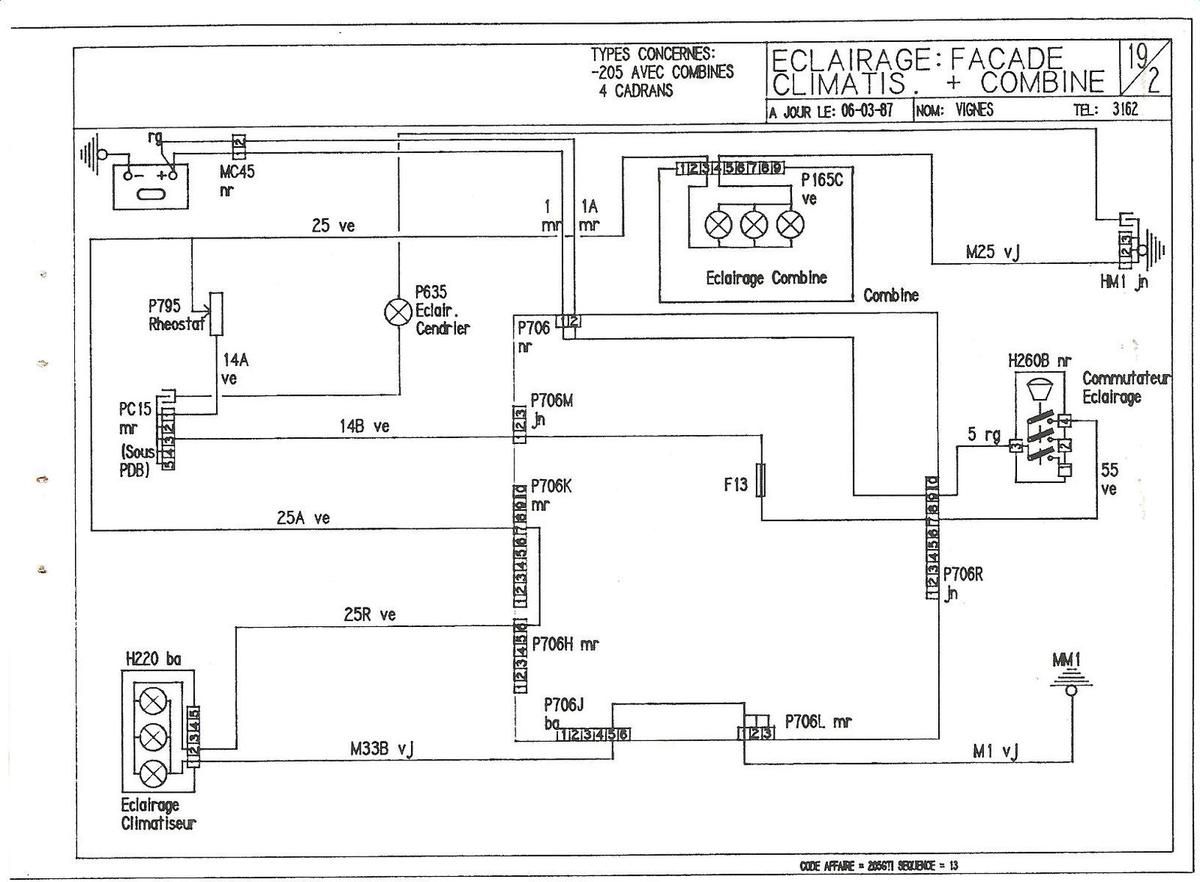

 19-2 éclairage climatisation + combine

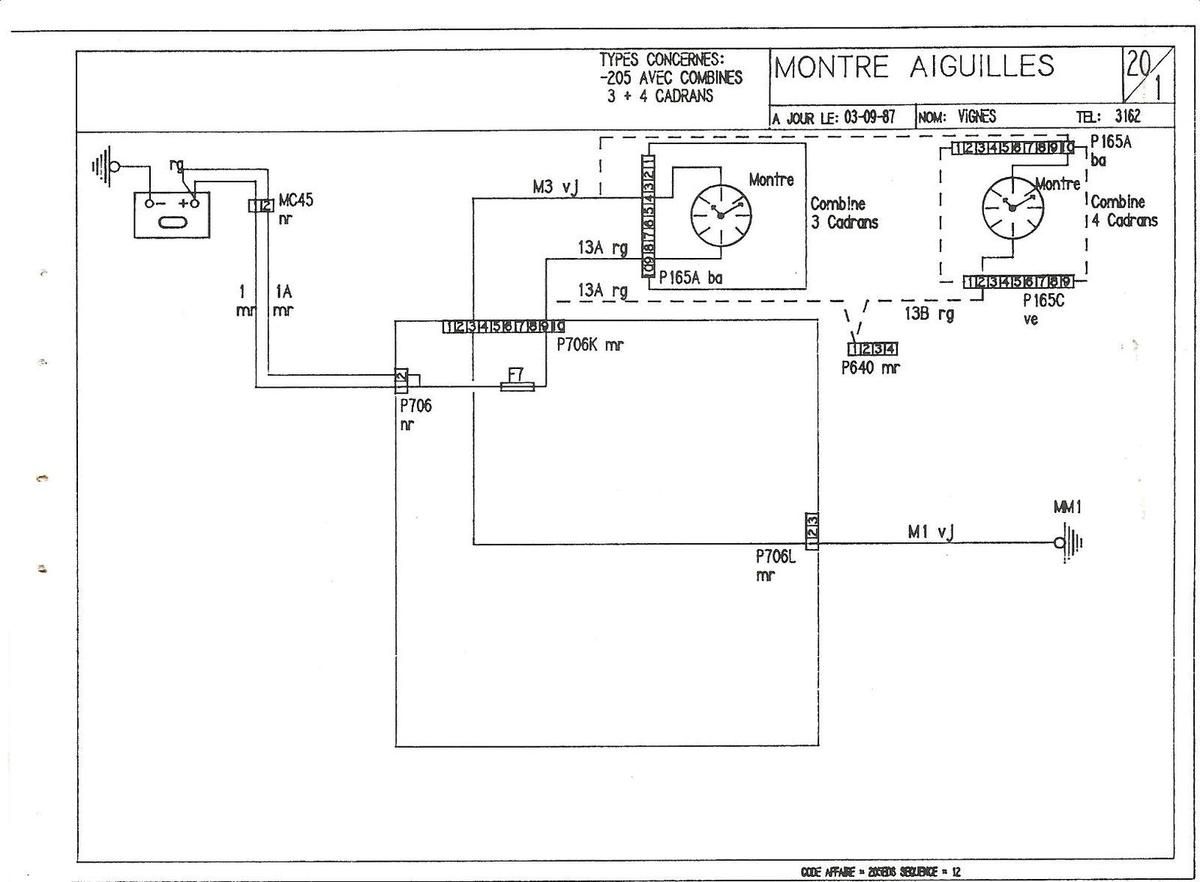

 20-1 montre aiguilles

 20-2 montre digitale

 21-1 climatiseur

 22-1 allume cigare

 23-1 témoin frein a main

 24-1 alimentation auto radio haut parleur

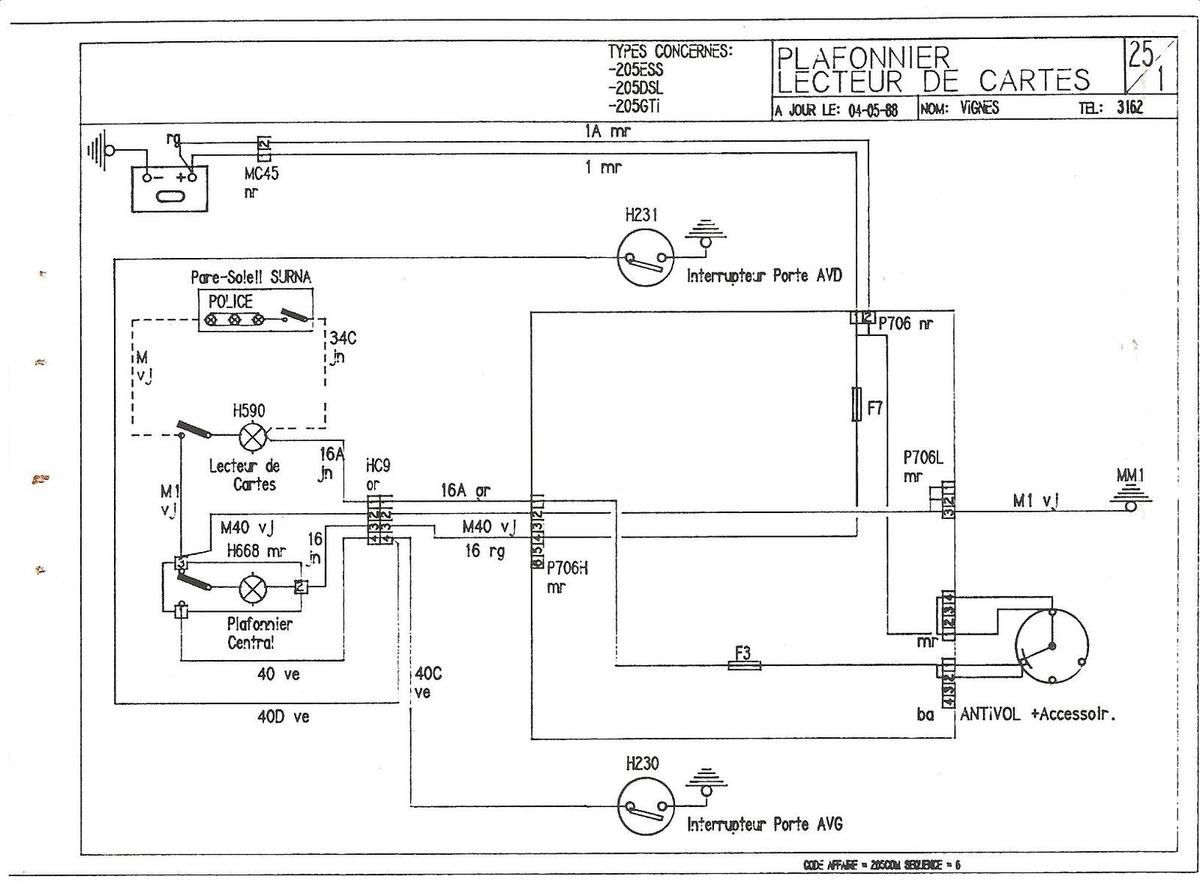

 25-1 plafonnier lecteur de cartes

 25-2 éclairage vide poche

 25-3 bruiteur veilleuse oubliées

 26-1 lève vitre électrique

 27-1 condamnation centralise

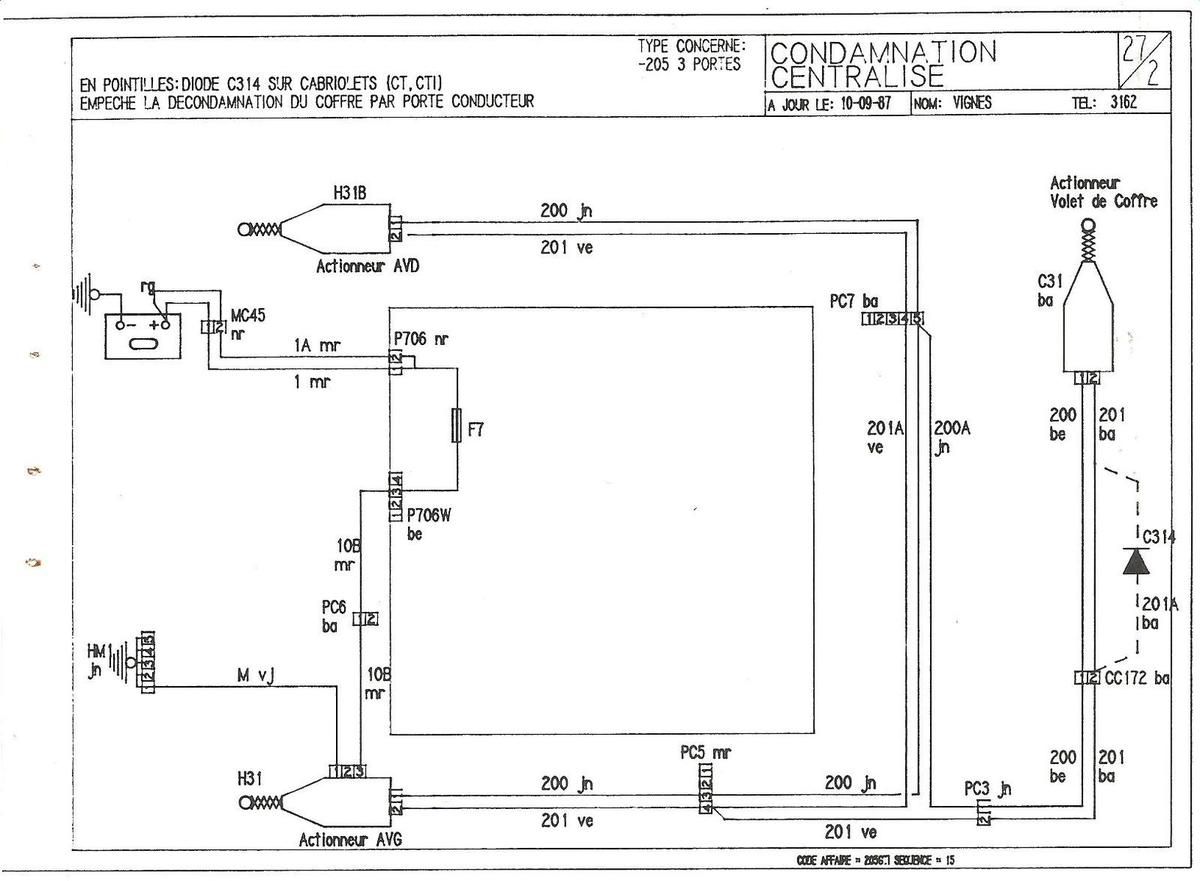

 27-2 condamnation centralise

 28-1 feux stop

 29-1 feux de recul

 29-2 interdiction démarrage éclairage console BVA sauf grand froid

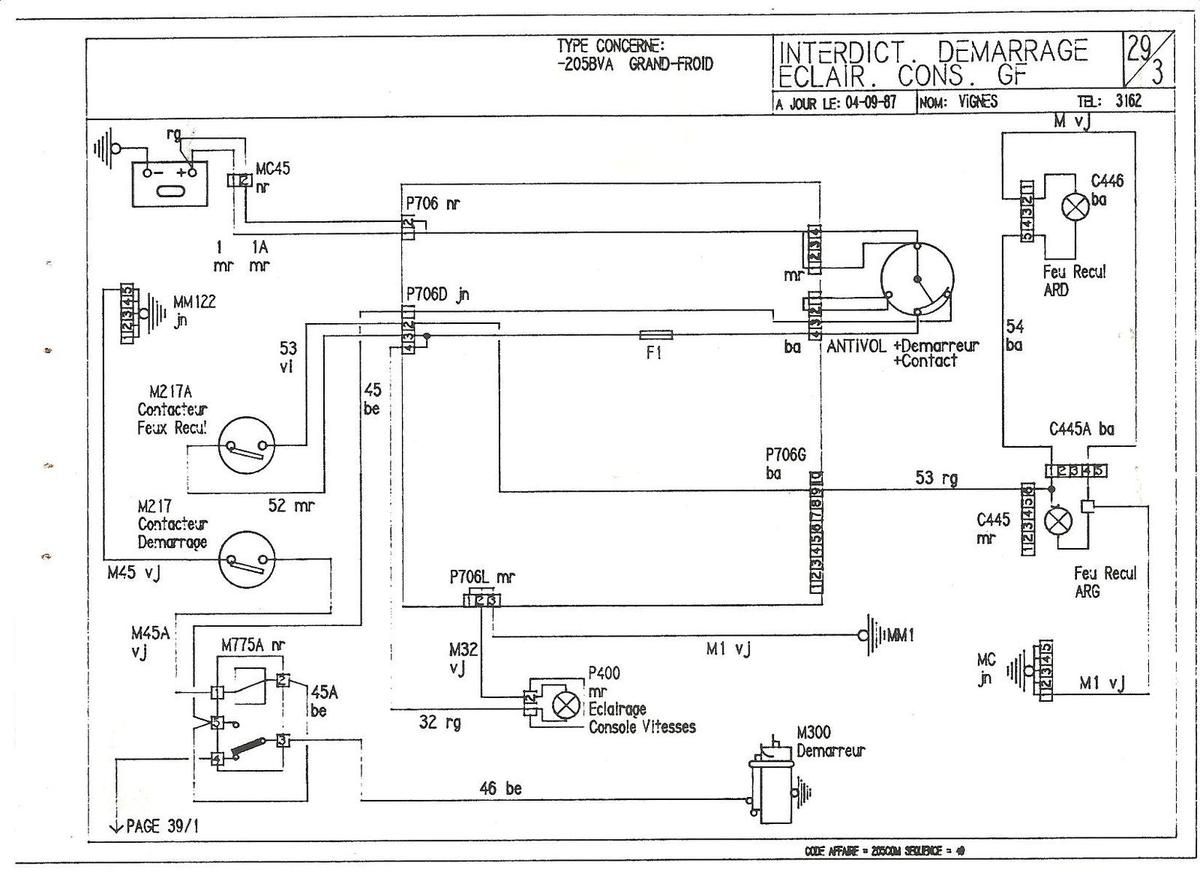

 29-3 interdiction démarrage éclairage console BVA grand froid

 30-1 feu arrière brouillard

 31-1 éclaireurs plaque police

 32-1 jauge carburant

 32-2 jauge carburant

 33-1 lunette chauffante

 34-1 essuie vitre arrière

 35-1 alimentation attache remorque

 36-1 éclaireur coffre

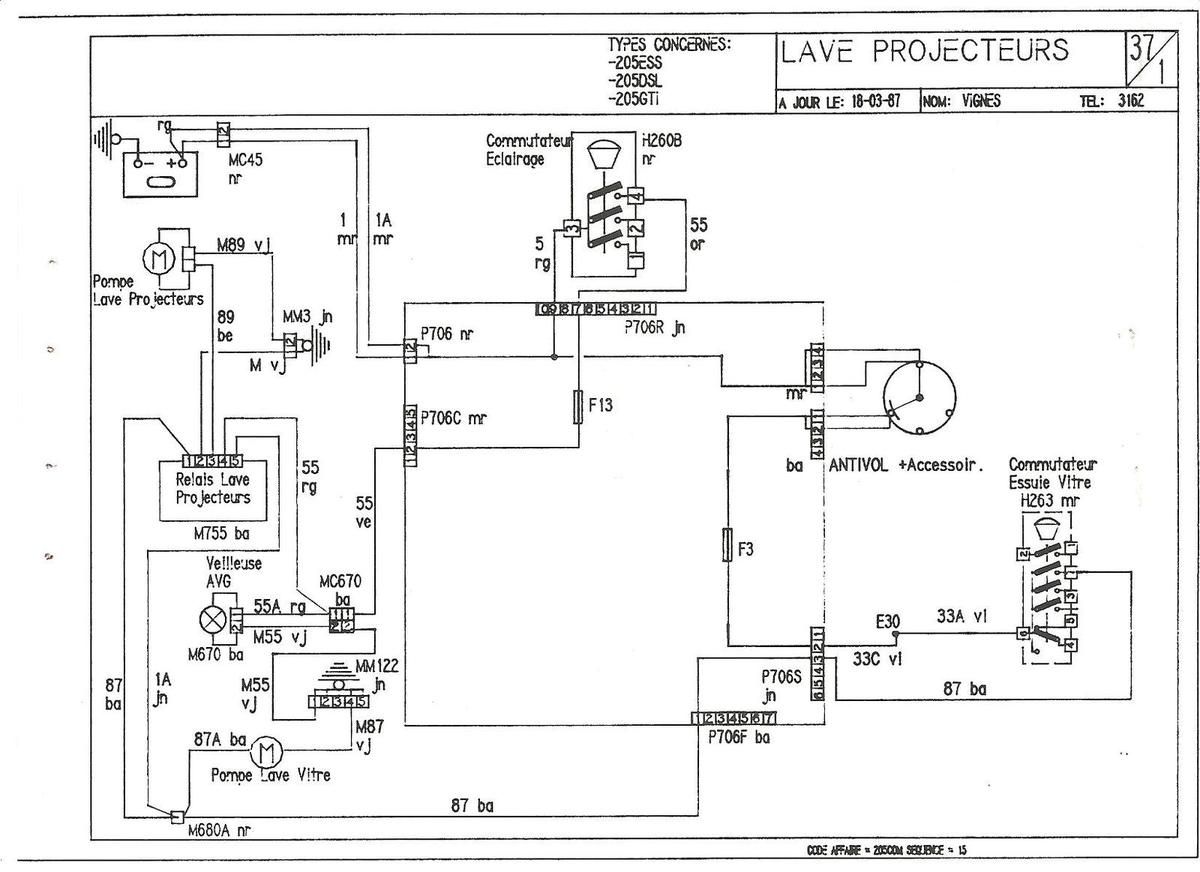

 37-1 lave projecteur

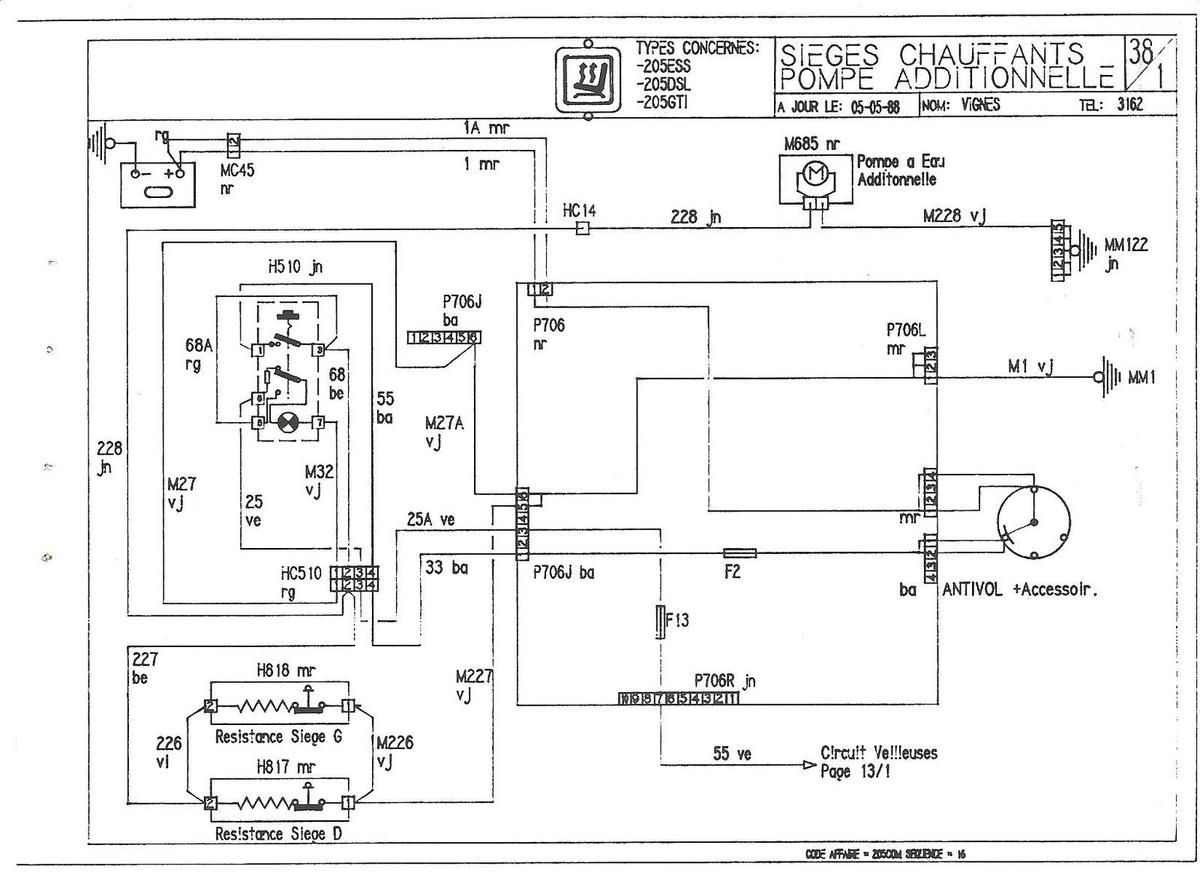

 38-1 siège chauffants pompe additionnelle

 39-1 feux diurnes GHI 14X

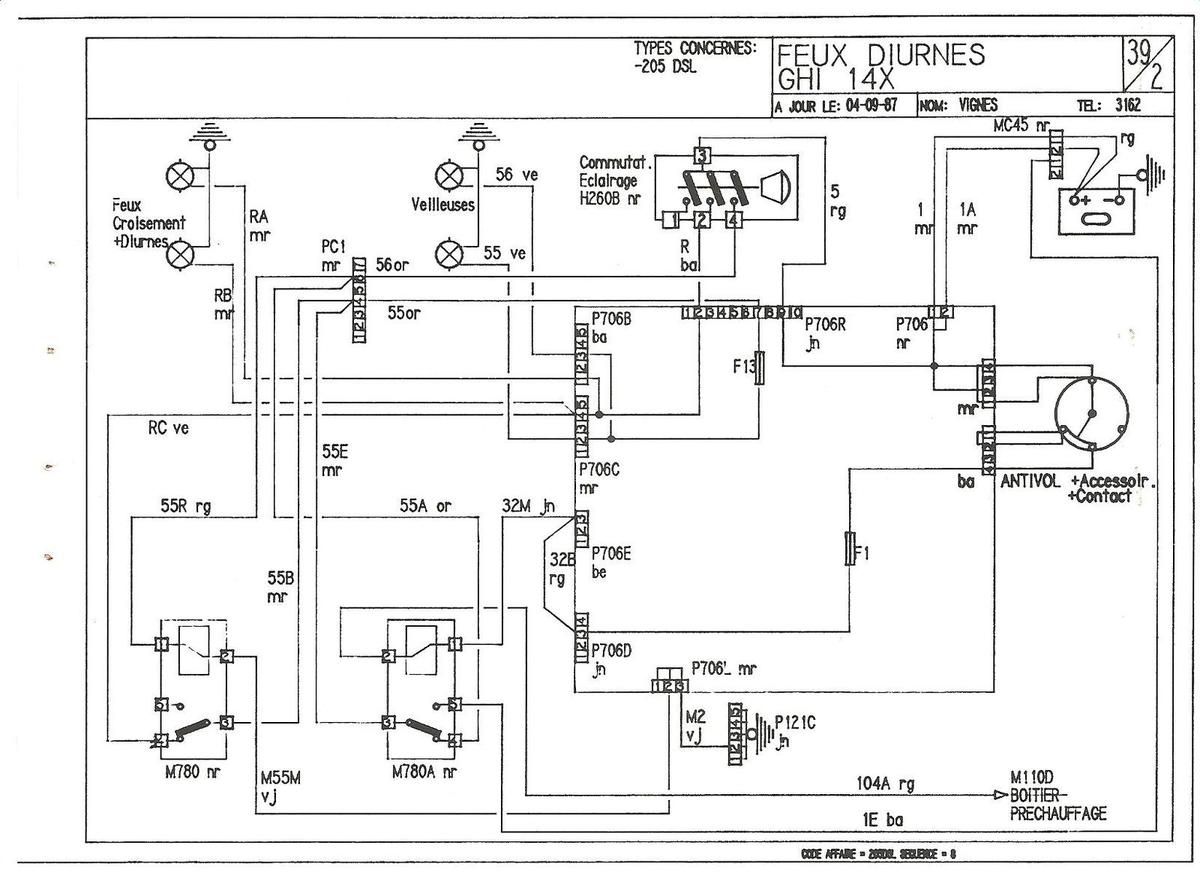

 39-2 feux diurnes GHI 14X

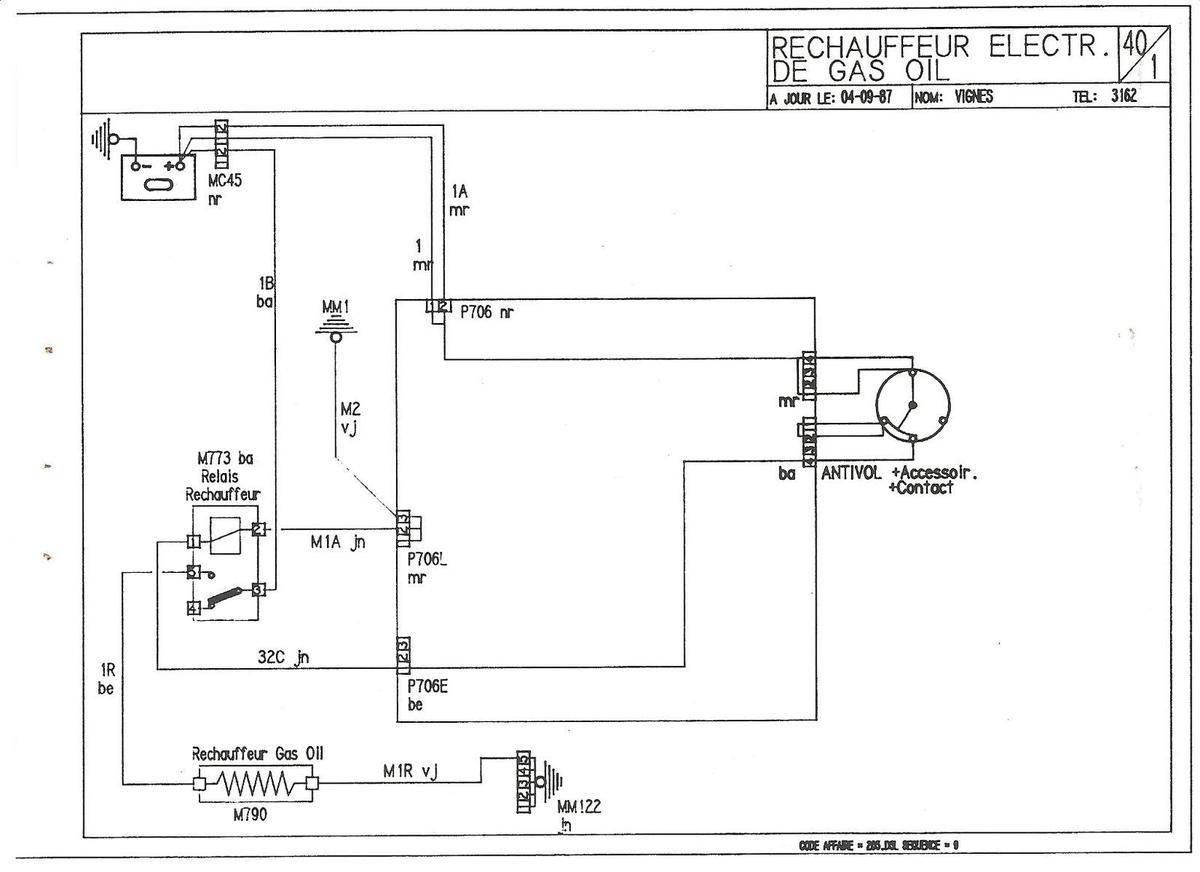

 40-1 réchauffeur électrique de gasoil

 41-1 antipollution classe c

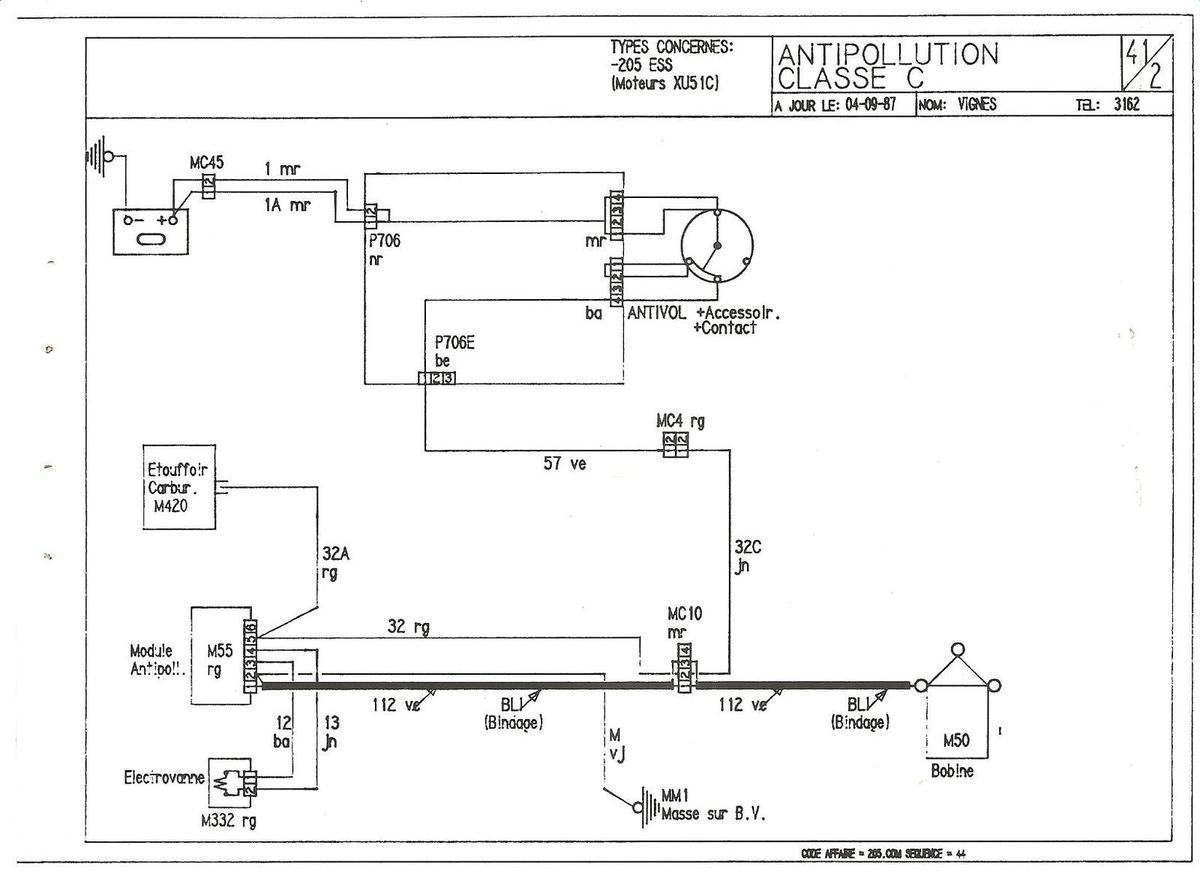

 41-2 antipollution classe c

 41-3 antipollution classe c

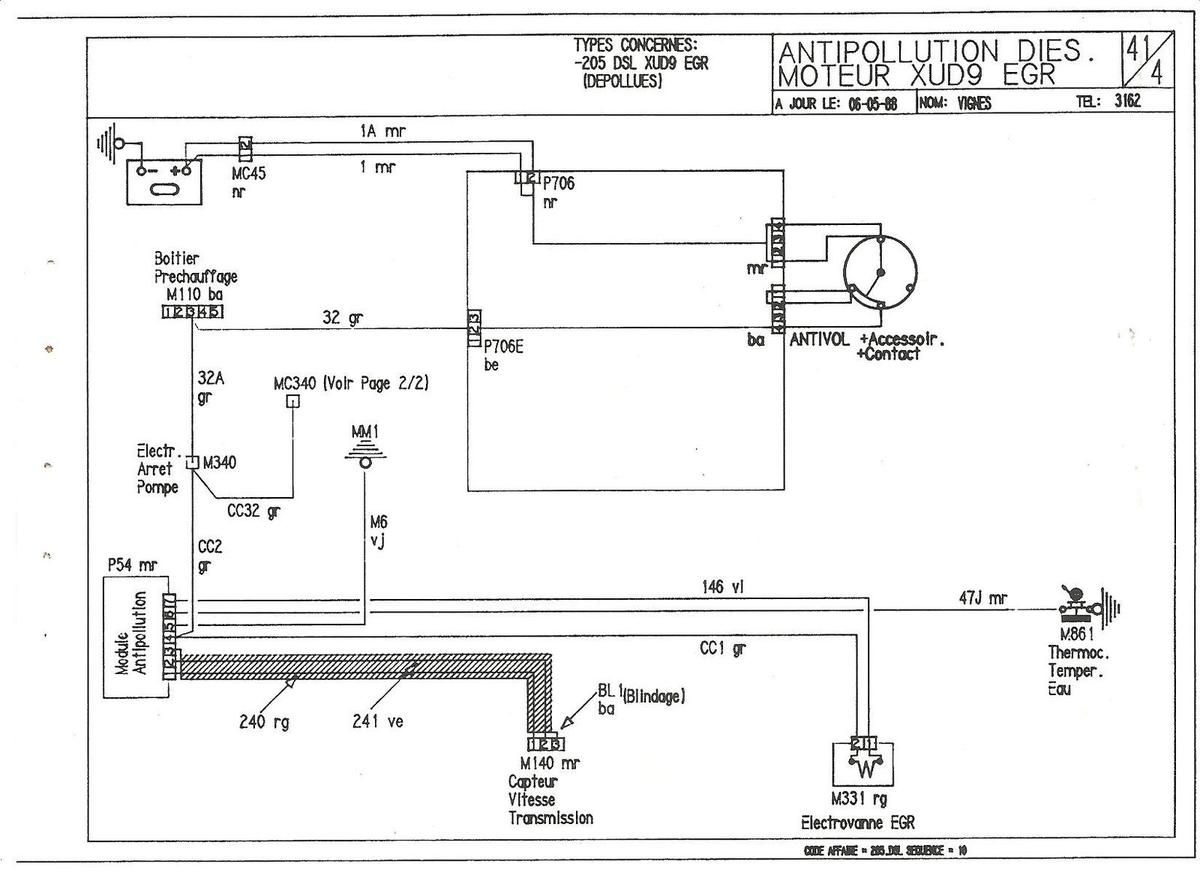

 41-4 antipollution moteur XUD9 EGR

 42-1 carburateur pilote moteur TU

 43-1 réfrigération

 44-1 ordinateur de bord doubles commandes

 45-1 feux dim-dips

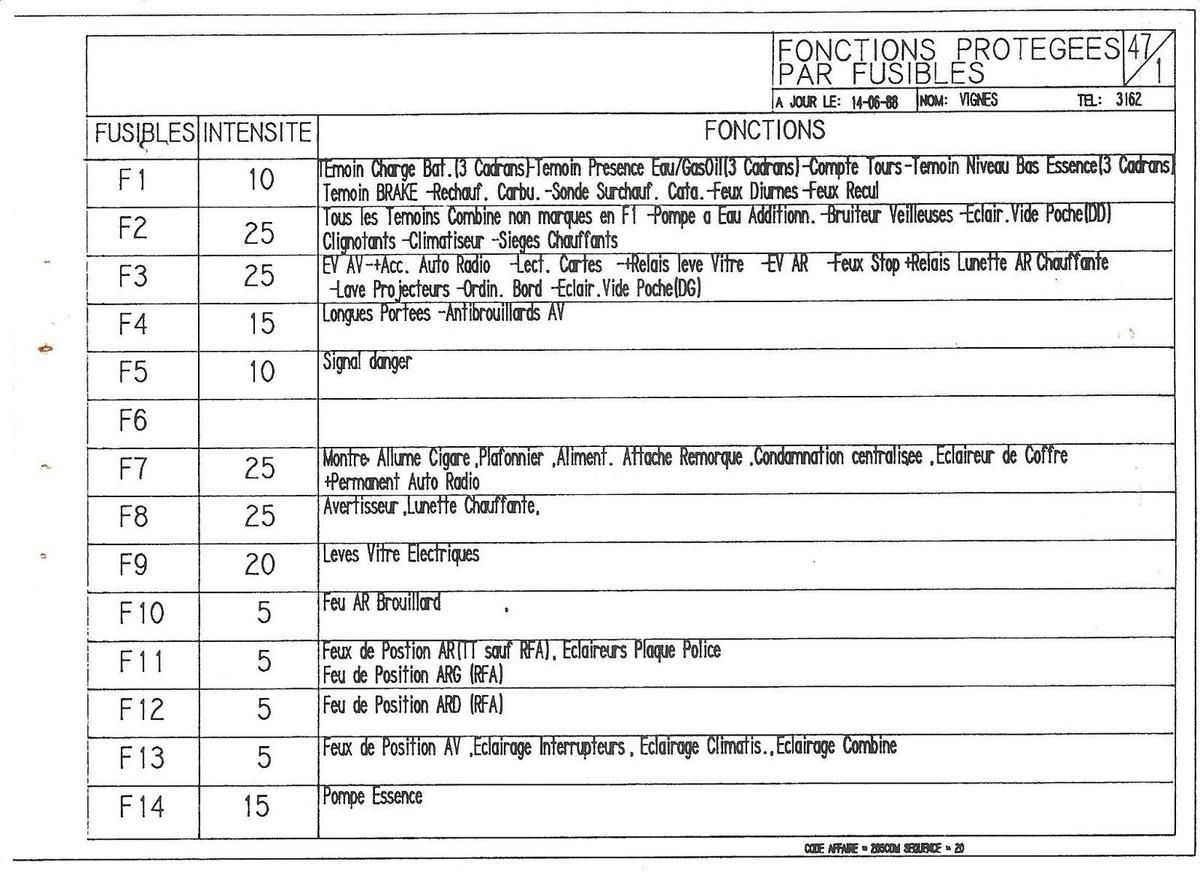

 47-1 fonctions protégées par fusibles

 48-1 boitier interconnexion

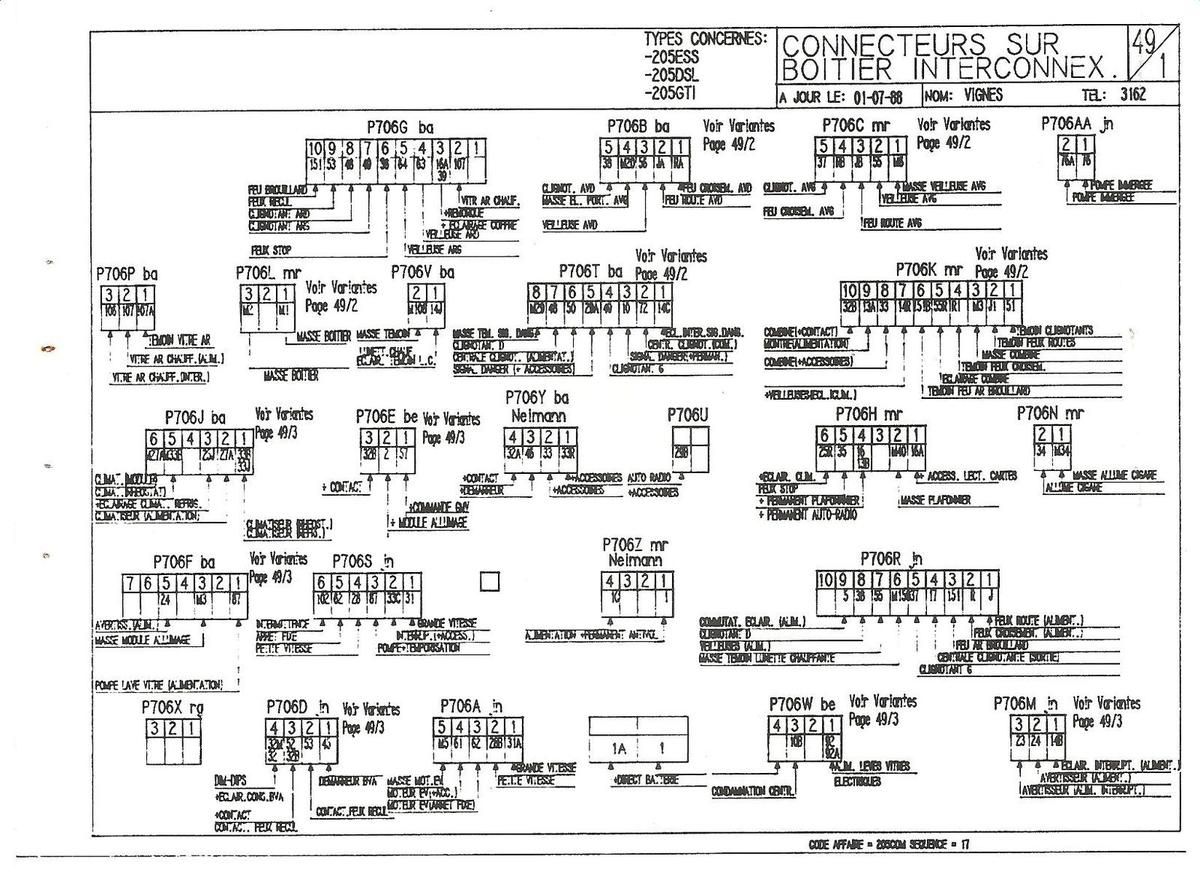

 49-1 connecteurs sur boitier interconnexion

 49-2 connecteurs sur boitier interconnexion

 49-3 connecteurs sur boitier interconnexion

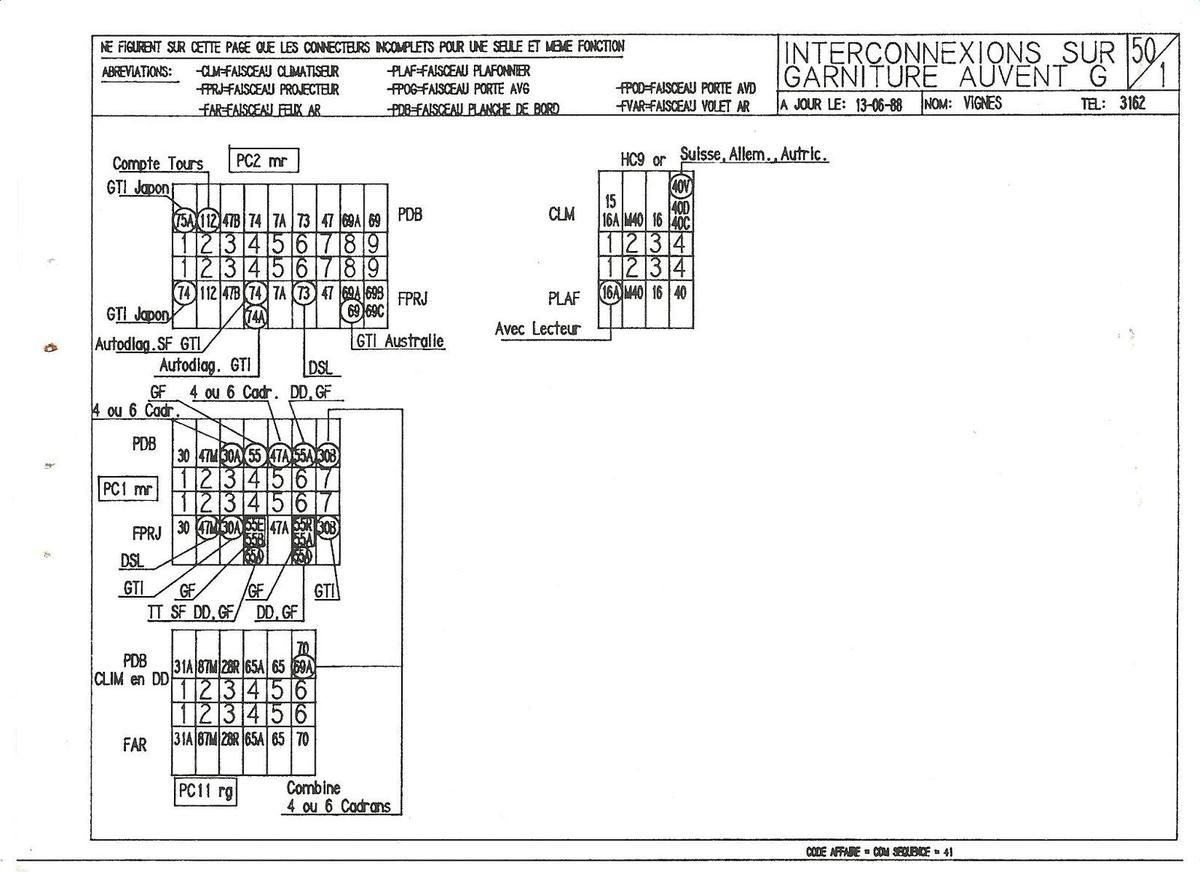

 50-1 interconnexions sur garniture auvent G

 51-1 connecteurs sur combine

 51-2 connecteurs sur combine

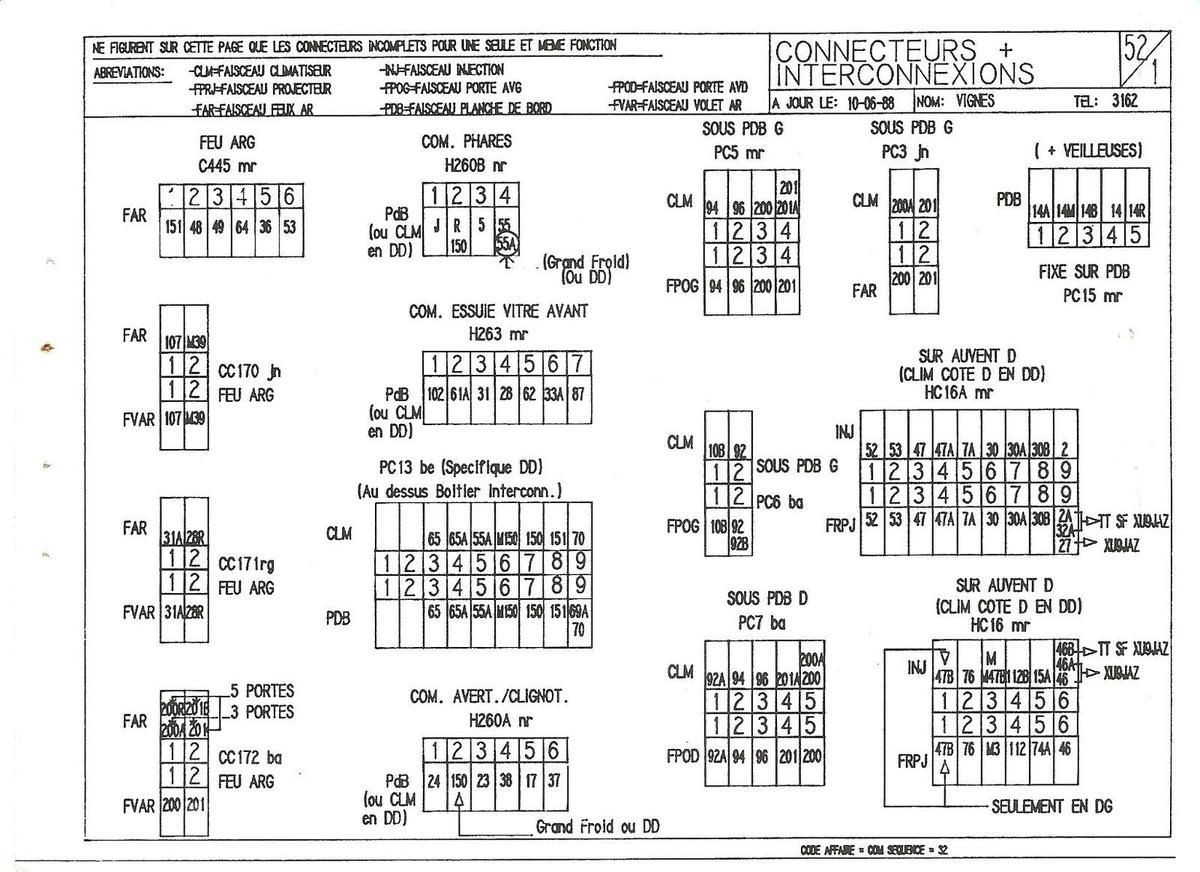

 52-1 connection + interconnexions

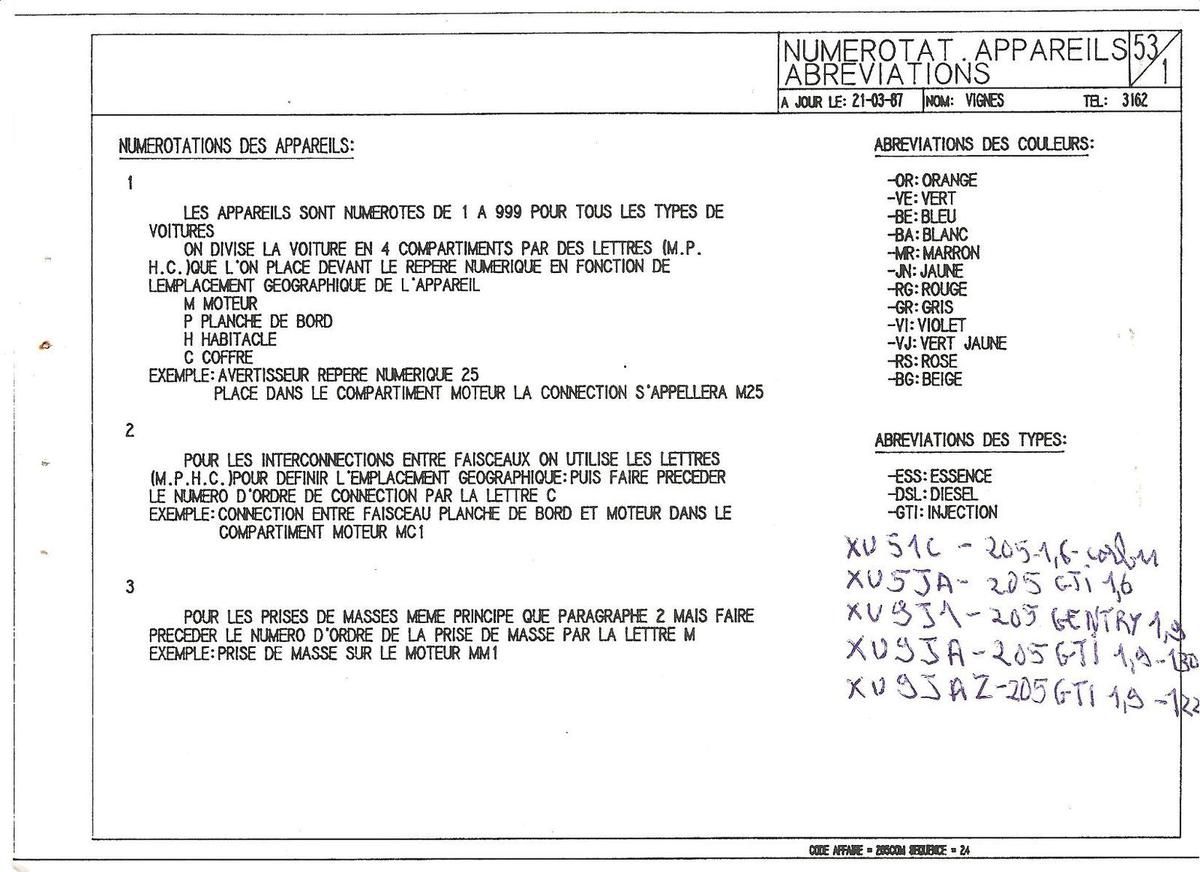

 53-1 numérotation appareils abréviations

 54-1 implantation des plus

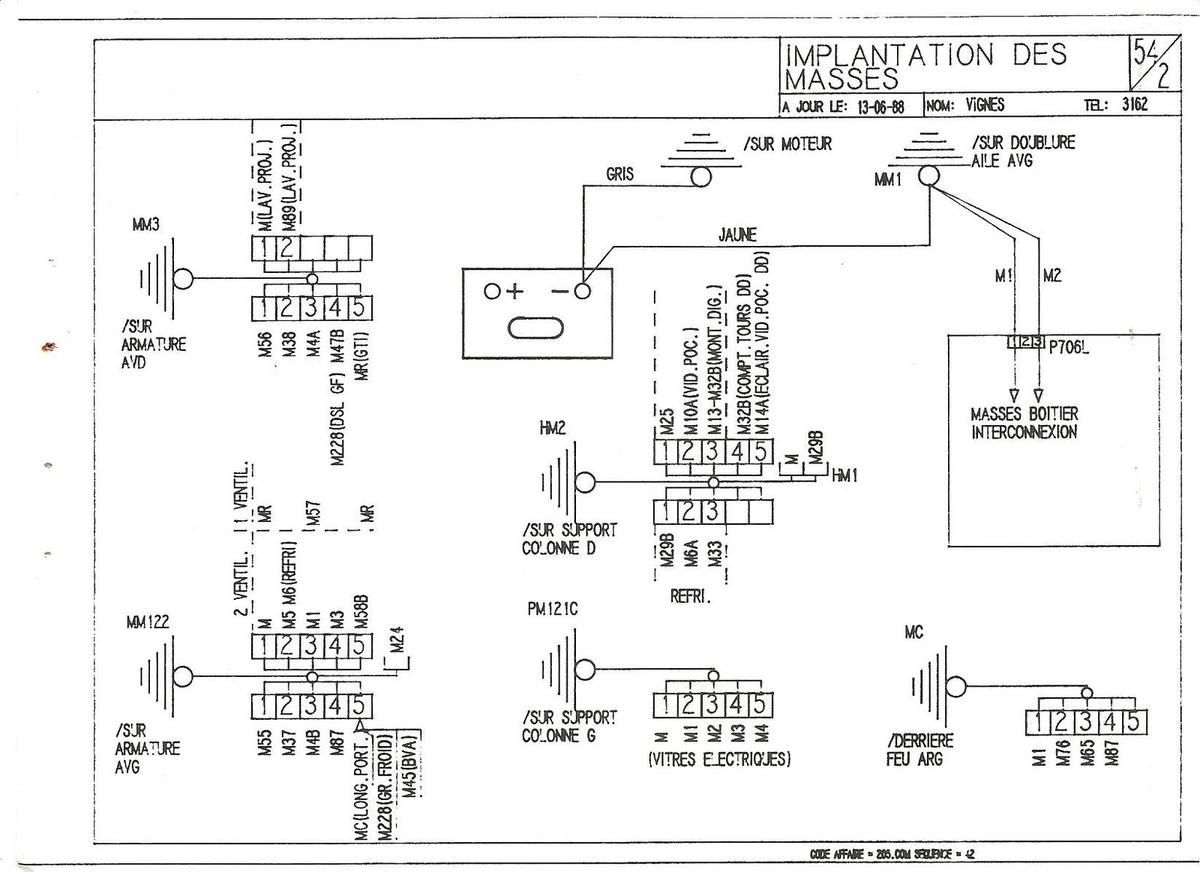

 54-2 implantation des masses

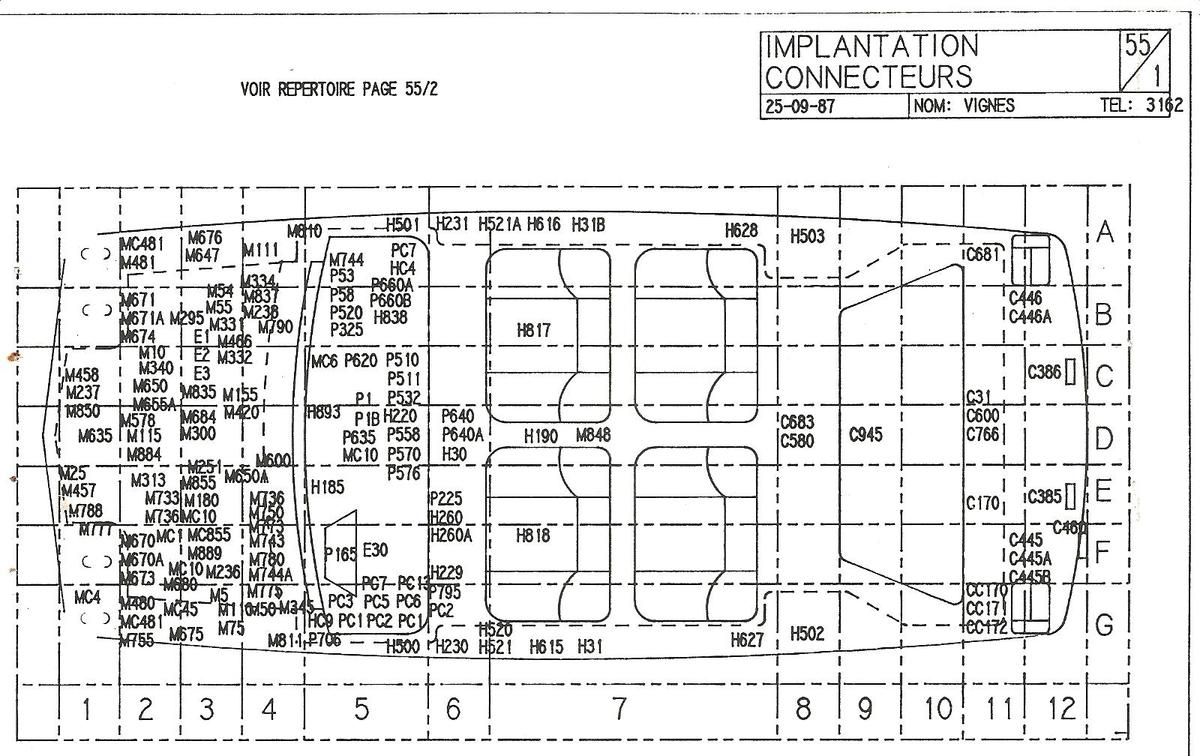

 55-1 implantation connecteurs

 55-2 implantation connecteurs

 56-1 nomenclatures des fils

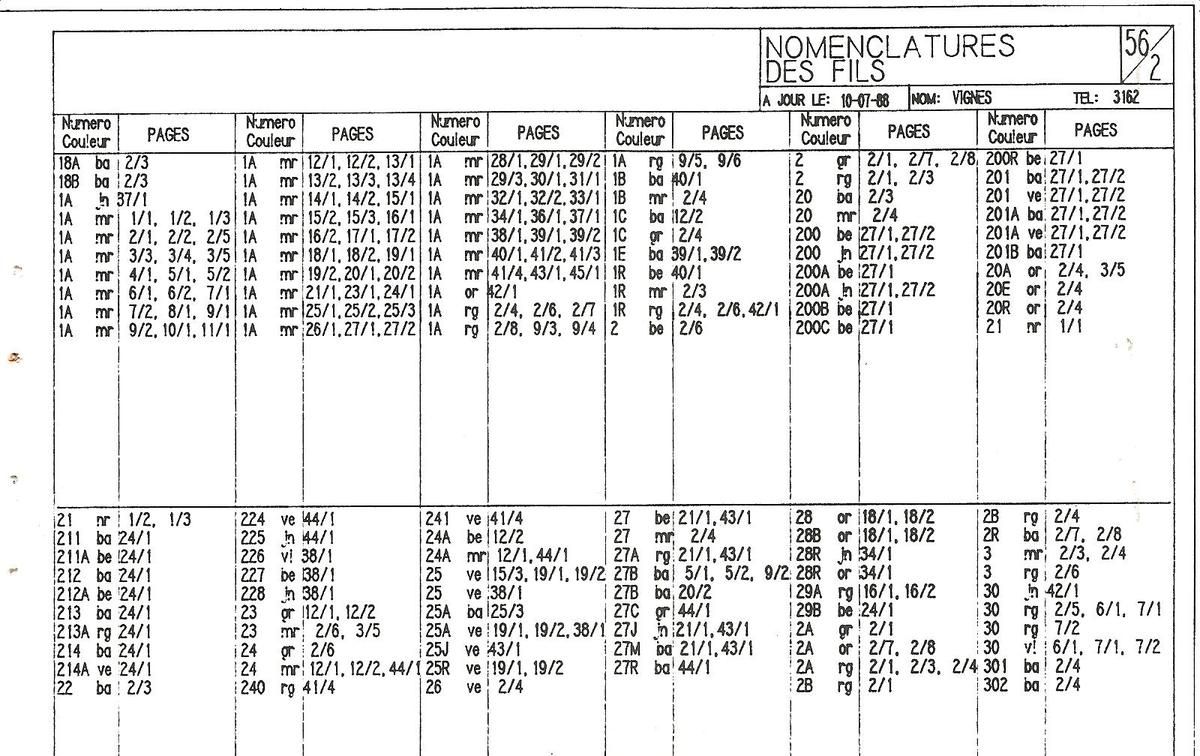

 56-2 nomenclatures des fils

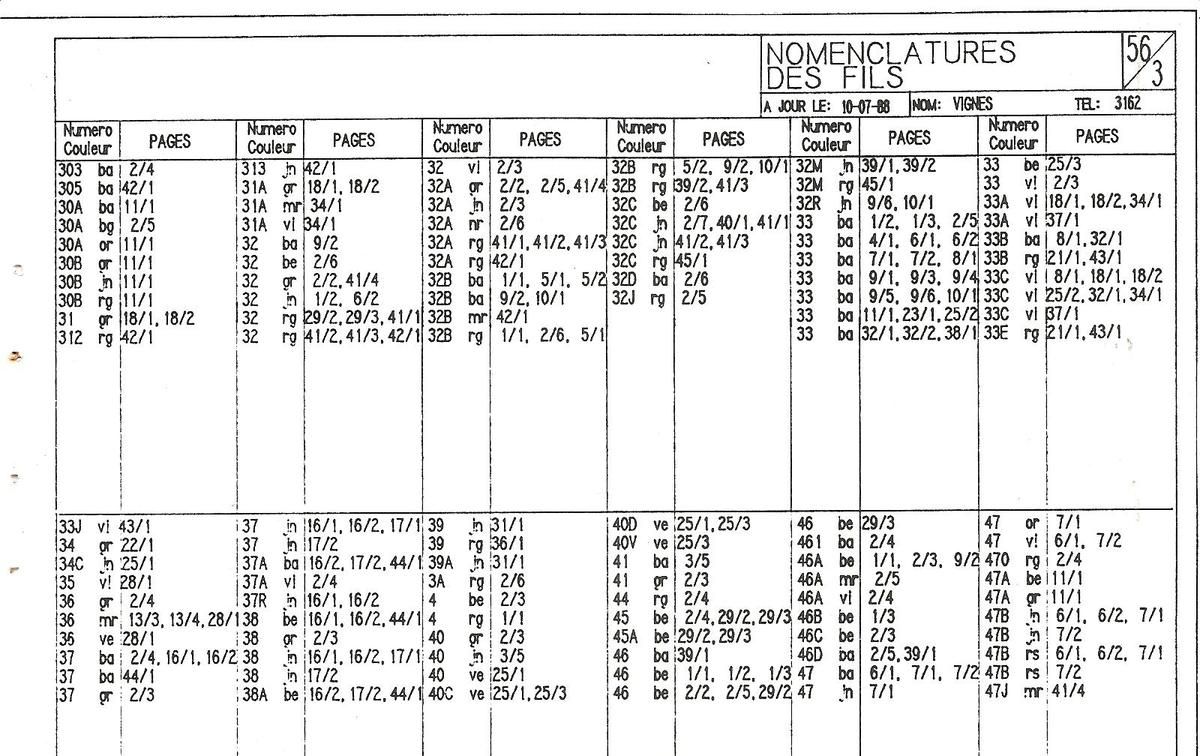

 56-3 nomenclatures des fils

 56-4 nomenclatures des fils

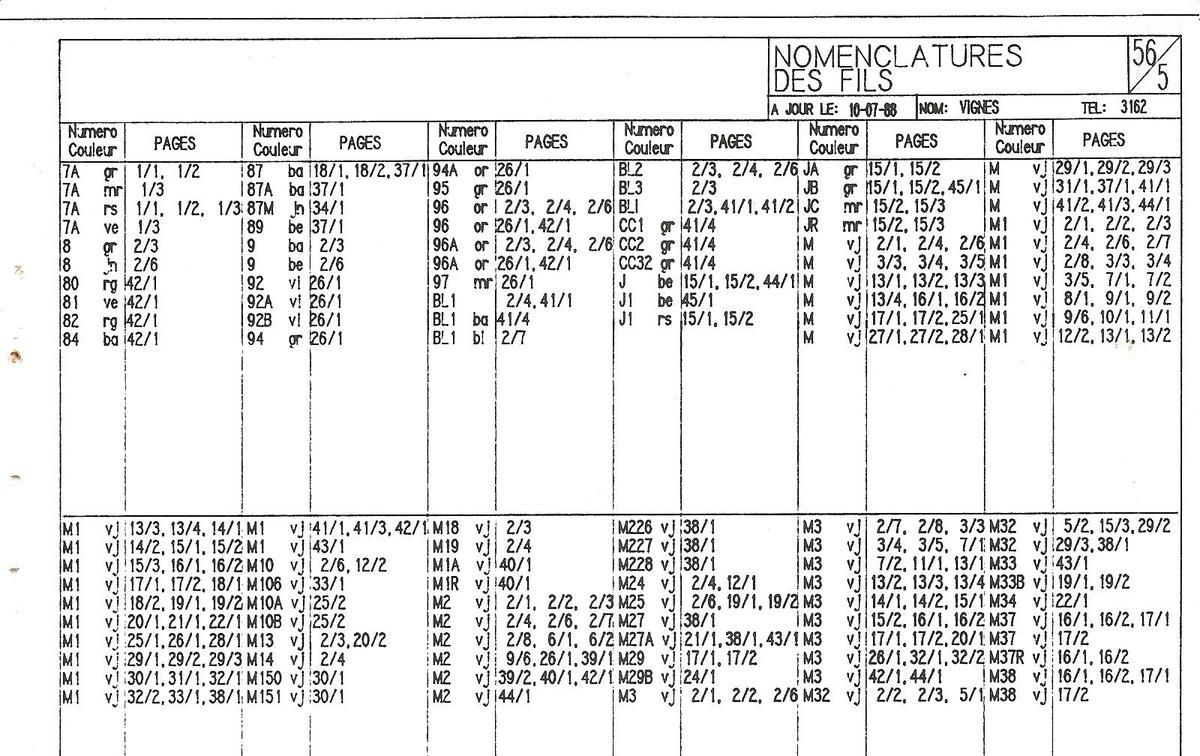

 56-5 nomenclatures des fils

 56-6 nomenclatures des fils





COULEURS
OR: Orange BG:Beige BE: Bleu  BA: Blanc
MR: Marron JN: Jaune RG: Rouge GR: Gris
VI: Violet VE: Vert VJ: Vert/Jaune RS: Rose



PRISES
  • Repères des prises d'élément = Emplacement de l’élément + Numéro de l’élément.
  • Prises d’interconnexion = Emplacement de la prise d’interconnexion + C + Numéro de prise
  • Prises de masse = Emplacement de la prise de masse + M + Numéro de prise



EMPLACEMENTS
M: moteur P: planche de bord H: Habitacle C: Coffre



BOITIER INTERCONNEXION
Boitier Interconnexion 205







aller au sommaire

Aidez-nous en faisant un don, nous vous en serons reconnaissant (Paiement sécurisé).

published by DeThomasO
23 février 2015 1 23 /02 /février /2015 15:00

Schémas 205 GTi AM 1991





 0-1 répertoire

 1-2 démarreur alternateur témoin de charge

 1-3 démarreur alternateur témoin de charge

 1-5 électrovanne témoin + bougies préchauffage

 2-1 allumage moteur XU51C

 2-2 allumage moteur XU*J*

 2-3 injection multipoint moteurs XU*J*

 2-4 injection multipoint moteurs XU9J JAZ

 2-5 injection XU9J JAZ alimentation allumage

 2-6 témoin autodiagnostique XU9J JAZ - XU5M

 2-7 injection monopoint moteurs TU.M

 2-8 injection monopoint TU.M alimentation

 2-9 témoin autodiagnostique TU.M

 2-11 allumage moteur TU

 2-15 injection monopoint moteurs XU5M

 2-16 injection monopoint XU5M alimentation allumage

 3-1 motoventilateur 1 vitesse

 3-2 motoventilateur 2 vitesses

 3-3 groupe motoventilateurs

 3-4 groupe motoventilateurs

 3-5 groupe motoventilateurs

 3-6 motoventilateur 2 vitesses

 3-7 groupe motoventilateurs

 4-1 témoin starter

 5-1 compte tours moteurs XU

 5-2 compte tours moteurs TU

 6-2 témoin niveau eau moteur XUD9 EGR - XUD7T

 7-1 témoin stop pression huile température eau niveau eau

 7-2 témoin stop pression huile température eau niveau eau

 7-3 témoin stop pression huile température eau niveau eau

 7-5 pompe immergée témoin huile

 8-1 témoin freins niveau liquide usure plaquette

 9-1 témoin freins niveau liquide usure plaquette

 9-2 témoin brake Australie

 9-6 sonde température catalyseur JAPON

 10-1 détecteur présence d eau dans gasoil

 11-1 récepteurs combine

 12-1 avertisseur

 12-2 avertisseur à trompes

 13-2 feux de position

 13-3 feux de position

 14-1 feux de croisement

 15-1 feux de route

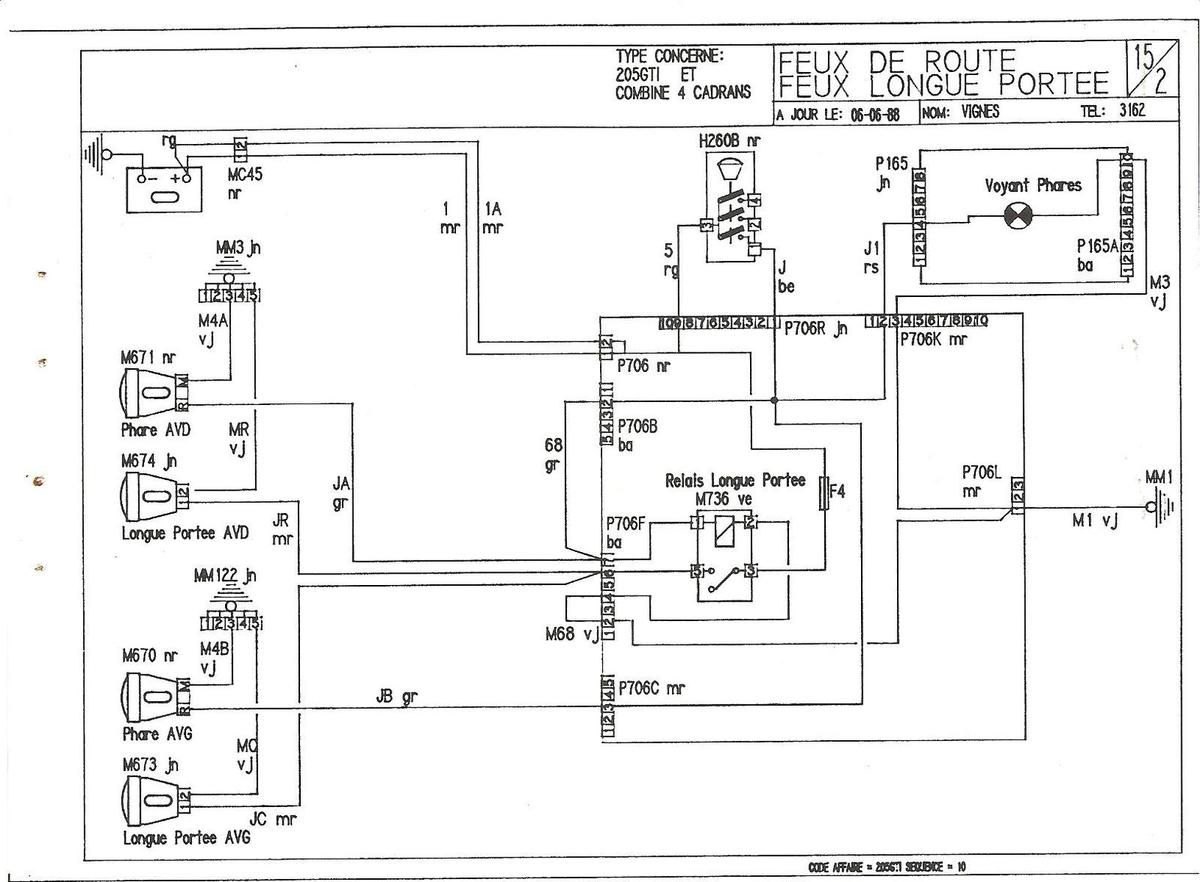

 15-2 feux de route feux longue portée

 16-1 clignotants répétiteurs

 17-1 signal danger

 18-1 essuie vitre avant non temporise

 18-2 essuie vitre avant temporisé

 19-1 éclairage façade climatisation + combine

 19-2 éclairage façade climatisation + combine

 20-1 montre aiguilles

 20-2 montre digitale

 21-1 climatiseur

 22-1 allume cigare

 24-1 alimentation auto radio haut parleur

 25-1 plafonnier lecteur de cartes

 25-2 plafonnier - plip  lecteur de cartes

 25-3 tempo plafonnier - plip  lecteur de cartes

 25-5 éclairage vide poche

 25-7 bruiteur veilleuses oubliées

 26-1 lève vitre électrique

 26-2 lève vitre électrique

 27-1 condamnation centralisée

 27-2 condamnation centralisée

 27-3 condamnation centralise plip

 28-1 feux stop

 29-1 feux de recul T.T B.V.M

 29-2 interdiction démarrage éclairage console BVA sauf grand froid

 29-3 interdiction démarrage éclairage console BVA grand froid

 29-4 interdiction démarrage éclairage console BVA grand froid

 29-5 interdiction démarrage éclairage console BVA sauf grand froid

 29-6 interdiction démarrage éclairage console BVA sauf grand froid

 30-1 feu arrière brouillard

 30-2 feu arrière brouillard

 31-1 éclaireurs plaque police

 32-1 jauge carburant

 32-2 jauge carburant

 33-1 lunette chauffante retro-chauffant

 34-1 essuie vitre arrière

 35-1 alimentation attache remorque

 36-1 éclaireur coffre

 37-1 lave projecteur

 38-1 siège chauffants pompe additionnelle

 39-1 feux diurnes

 39-2 feux diurnes

 39-3 feux diurnes

 39-4 feux diurnes

 40-2 capote électrique

 41-4 antipollution diesel moteur XUD9 EGR

 43-1 réfrigération

 44-1 ordinateur de bord doubles commandes

 45-1 feux dim-dips

 46-1 antiblocage roue ADDONIX 4-2

 46-2 témoin autodiagnostique antiblocage roue

 46-10 sureté nationale gendarmerie GT

 46-11 sureté nationale non banalisée

 46-12 sureté nationale gendarmerie GL

 47-1 fonctions protégées par fusibles

 48-1 boitier interconnexion

 49-1 connecteurs sur boitier interconnexion

 49-2 connecteurs sur boitier interconnexion

 49-3 connecteurs sur boitier interconnexion

 50-1 interconnexions sur garniture auvent G

 51-1 connecteurs sur combine

 51-2 connecteurs sur combine

 52-1 connexions + interconnexions

 52-2 connexions + interconnexions

 53-1 numérotation appareils abréviations

 54-1 implantation des plus

 54-2 implantation des masses

 56-1 nomenclatures des fils

 56-2 nomenclatures des fils

 56-3 nomenclatures des fils

 56-4 nomenclatures des fils





COULEURS
OR: Orange BG:Beige BE: Bleu  BA: Blanc
MR: Marron JN: Jaune RG: Rouge GR: Gris
VI: Violet VE: Vert VJ: Vert/Jaune RS: Rose



PRISES
  • Repères des prises d'élément = Emplacement de l’élément + Numéro de l’élément.
  • Prises d’interconnexion = Emplacement de la prise d’interconnexion + C + Numéro de prise
  • Prises de masse = Emplacement de la prise de masse + M + Numéro de prise



EMPLACEMENTS
M: moteur P: planche de bord H: Habitacle C: Coffre



BOITIER INTERCONNEXION
Boitier Interconnexion 205







aller au sommaire

Aidez-nous en faisant un don, nous vous en serons reconnaissant (Paiement sécurisé).

published by DeThomasO

L'Injection BOSCH LE2-Jetronic

Vous trouverez ici tout sur l'injection BOSCH LE2-Jetronic et LU2-Jetronic appliquée à la 205GTi.



Webmaster  N'hésitez pas à nous
  contacter pour toutes
  infos complémentaires
  ou pour faire évoluer
  www.dethomaso.fr.

  Nous contacter



Les publicités sont volontairement supprimées pour vous faciliter la visite de ce site.





Rechercher Sur Ce Site

Recherche



205 GTI "Spécial Raid"

205 GTi Pro Raids



On Line



Menu



Partenaires

BATTEUX COMPETITION Euro4x4Parts Rétr'auto Sport RTA



Prépa. 205 GrA VHC by Marinen

Suivez la naissance d'une 205 GTi 1.9 PTS GrA jusqu'à ses tours de roues en Rallye VHC → Play List

Préparation 205 GTi Groupe A
Chaine Facebook Marinen     Chaine Youtube Marinen
Abonnez vous !



Traducteur/Translator
