11.02-Localisation des sondes d'indication des 205GTi
Vous trouverez, sur cette page, la localisation des différentes sondes d'indication des 205 GTi.
Malgré les différents compteurs équipant le 205 GTi & dérivées tout au long de sa carrière (voir Indicateurs de tableau de bord 205GTi, et dérivées p10.4), les paramètres possèdent le même type d'affichage.
Les emplacements des sondes restent globalement identiques quelque soit le millésime de la 205.
A : Sonde de température d'huile
B : Sondes de pression d'huile
C : Sonde d'alerte de niveau d'huile
D : Sondes d'alerte et d'indication de température d'eau
E : Sonde d'alerte de baisse de niveau d'eau
F : Sonde PMH
G : Régime moteur
H : Tachymètre
|
A - Sonde de température d'huile
Dans tout les cas, la sonde de température est fixée sur le carter afin de baigner dans l'huile.
Elle se trouve en arrière du carter moteur, derrière le support de silent-bloc anti couple.
Elle correspond uniquement à l'affichage de température d'huile, pas de voyant d'alerte surchauffe d'huile sur 205 GTi.
Voyant(s) allumé(s) : Aucun.
SCHÉMA : Indication de température huile | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
B - Sondes de pression d'huile
Les sondes de pression d'huile se trouvent sous le collecteur d'admission en face avant du moteur. La pression est mesurée en aval du filtre à huile, s'il est bouché, la pression chute au tableau de bord.
Bleu: Sonde d'affichage d'indication pression d'huile.
Rouge: Sonde d'alerte basse pression d'huile (pression inférieur à 1bar).
Voyant(s) allumé(s) : "Pression d'Huile" + "STOP" + "Température d'Eau".
SCHÉMA : Indication de pression d'huile | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
SCHÉMA : Voyant d'alerte de basse pression d'huile | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
C - Sonde d'alerte de niveau d'huile
Cette sonde spécifique équipe uniquement les millésimes 84 et 85 des 205 GTi mais elle est quelques fois installée pour faire office de bouchon.
Elle est située en face arrière, verticalement.
Le boitier de contrôle se trouve au dessus de la platine fusible.
Voyant(s) allumé(s) : "Pression d'Huile Clignotant"
SCHÉMA : Sonde de niveau d'huile | ||
1984 | environ 1985 | Après 1985 |
N/A | ||
Note: Sur les premières versions, le contact 5 du calculateur est branché à la masse venant du boitier interconnexion. Puis, en cours de production, via le manocontact d'huile pour éviter une alarme intempestive. |
D - Sondes d'alerte et d'indication de température d'eau
Les sondes de température de liquide de refroidissement se trouvent sous l'allumeur en face arrière du moteur. La température est mesurée en partie haute, en sortie de culasse, la température la plus haute.
Bleu: Sonde d'affichage de l'indication de température de liquide de refroidissement.
Rouge: Sonde de voyant d'alerte surchauffe température moteur (seuils différents suivant millésime).
Voyant(s) allumé(s) : "Température d'Eau" + "STOP".
Avant 12/90 |
A partir 12/90 |
SCHÉMA : Indication de température d'eau | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
SCHÉMA : Voyant d'alerte de surchauffe température d'eau | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
E - Sonde d'alerte de baisse de niveau d'eau
La sonde de baisse de niveau d'eau est placée sur la boite de dégazage. Elle permet d'allumer un témoin d'alerte en cas de bas niveau liquide de refroidissement.
Voyant(s) allumé(s) : "Niveau d'Eau" + "STOP (suivant millésime)".
SCHÉMA : Voyant d'alerte de bas niveau d'eau | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
F - Sonde PMH
La sonde PMH était utilisée pour le branchement d'un outils de réglage de l'allumeur sur LE2&LU2-Jetronic. Les lampes stroboscopiques à déphasage ont rendu obsolète ce capteur.
Placée sur le carter de boite de vitesse, son rôle est de générer des impulsions en fonction du régime du volant moteur. Sa prise est stockée sur le moteur, et non branchée.
Note: Le capteur PMH est utilisé sur injection Motronic (non interchangeable, fixé directement sur le carter d'embrayage).
Voyant(s) allumé(s) : Aucun

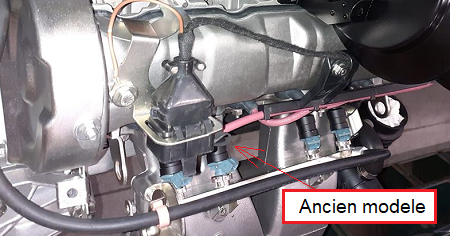

Avant AM86 | A partir AM86 |
SCHÉMA : Sonde PMH | |
ancien modèle | nouveau modèle |
N/A | N/A |
G - Régime moteur
Sur un moteur 4 temps à 4 cylindres, le régime moteur est égal à la moitié de la cadence de déclenchement des étincelles de bougies d'allumage.
Les ingénieurs Peugeot ont préféré l'utilisation du système d'allumage, par simplicité, pour effectuer la lecture du régime moteur.
Principe :Le générateur d'impulsion interne à l'allumeur envoie un signal alternatif, de quelques volts, vers le module amplificateur d'allumage, dont la fréquence est liée à la vitesse de rotation de l'arbre à came.
On retrouve en sortie 1 du module d'allumage le signal initial mais amplifié, d'une valeur d'environ 12VAC, qui est envoyé sur la borne (-) de la bobine d'allumage pour déclencher l'étincelle.
Ce signal est aussi envoyé vers le compte tours du compteur. Charge au compte tours de diviser la fréquence de signal par 2.
Sur 205 GTi, le signal est pris sur la borne (-) de la bobine. Généralement le fil porte le numéro 112 et est envoyé au compte tours. Sur cet exemple, le branchement correspond à l'AM86 mais le principe reste identique sur les autres millésimes. |
|
SCHÉMA : Indication de régime moteur | ||
1986 | après 1986 jusqu'à 12/1989 | à partir de 12/89 |
Note: Le module de compte tours de 205GTi (ou 205 à carburateur) n'est pas compatible avec un moteur diesel qui prends son info via une sonde PMH, ou sur les injections Magneti-Marelli, générant une tension de signal trop faible. Il suffit de supprimer l'abaisseur de tension en entrée de signal pour l'utiliser dans le cas..
H - Tachymètre
La vitesse affichée au compteur correspond à la vitesse de rotation de l'arbre droit de sortie de différentiel. L'afficheur est donc lié à la boite de vitesse et représente donc un instrument de mesure en accord avec l'ensemble moteur/boite de vitesse.
La prise de mesure sur la sortie de différentiel est fonction de la taille des pneumatiques.
Il n'a pas de liaison électrique mais mécanique, voir Engrenage tachymétrique p10.3
