Boitiers papillon
Contribution : Thomas Romuald (GTIduGrandNord)
Il existe deux grandes familles de boitier papillon:
A : Avant 01/86: Non-réchauffé
B : A partir de 01/86: Réchauffé
Il est possible de retrouver la date de fabrication dans certain cas en lisant le dateur de moulage.
Suivant les équipements du moteur, on retrouve des particularités:
  |
A - Avant01/86 - Boitier papillon non réchauffé

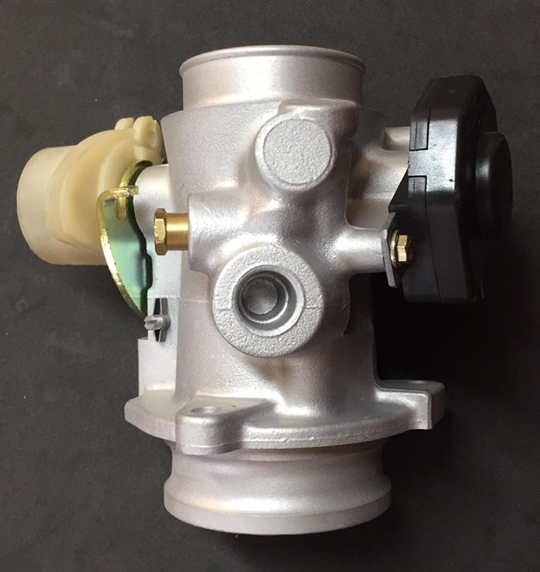

| SOLEX (ancien modèle) |
|
(1) Climatisation : NON (2) Dépression vanne canister : NON (3) Raccord filtre canister : NON |
      |
| Particularités: Pas de raccord de reniflard d'huile en partie haute. Une seule fixation de câble d'accélérateur. |
B - A partir de 01/86 - Boitier papillon réchauffé

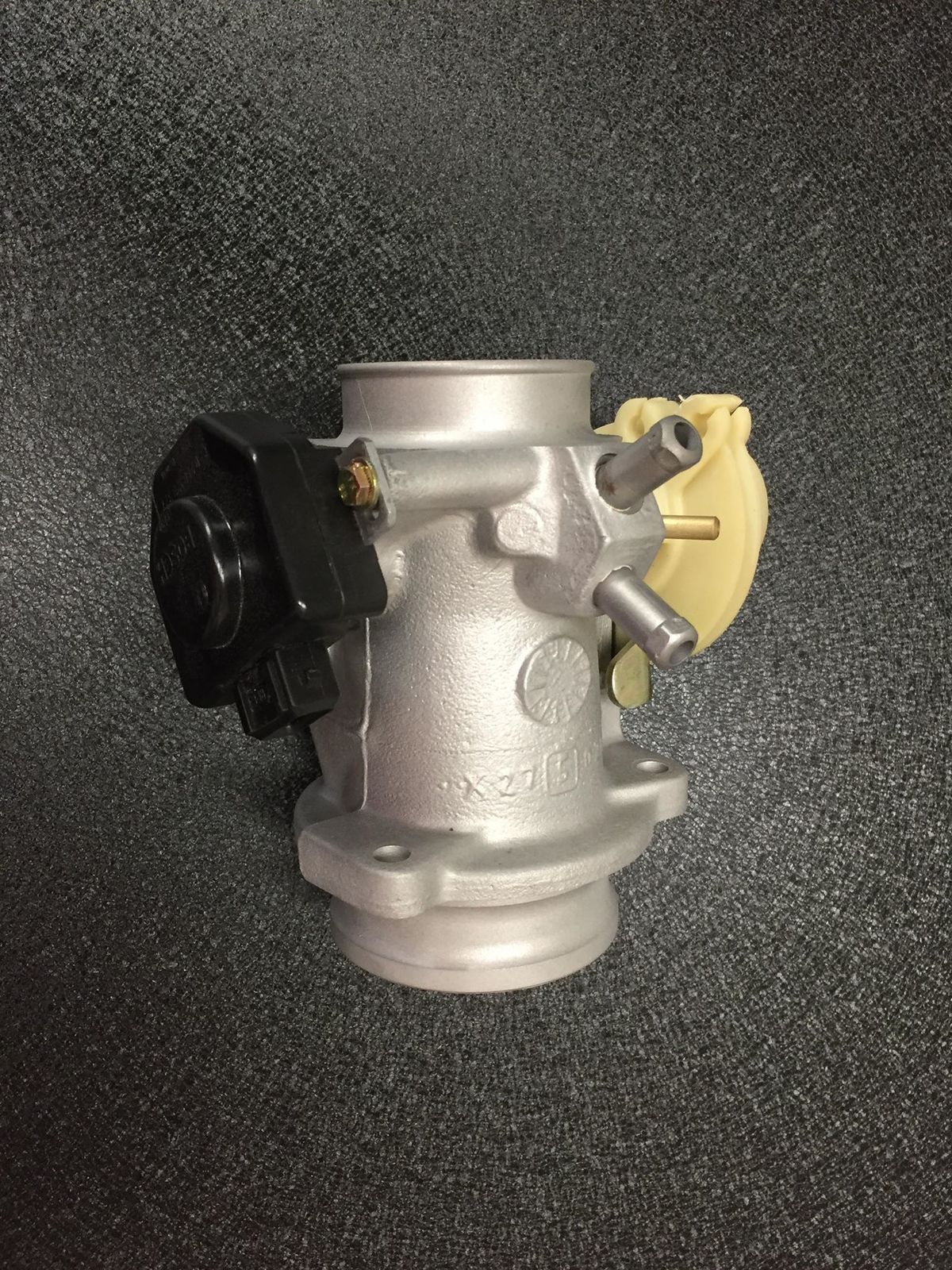

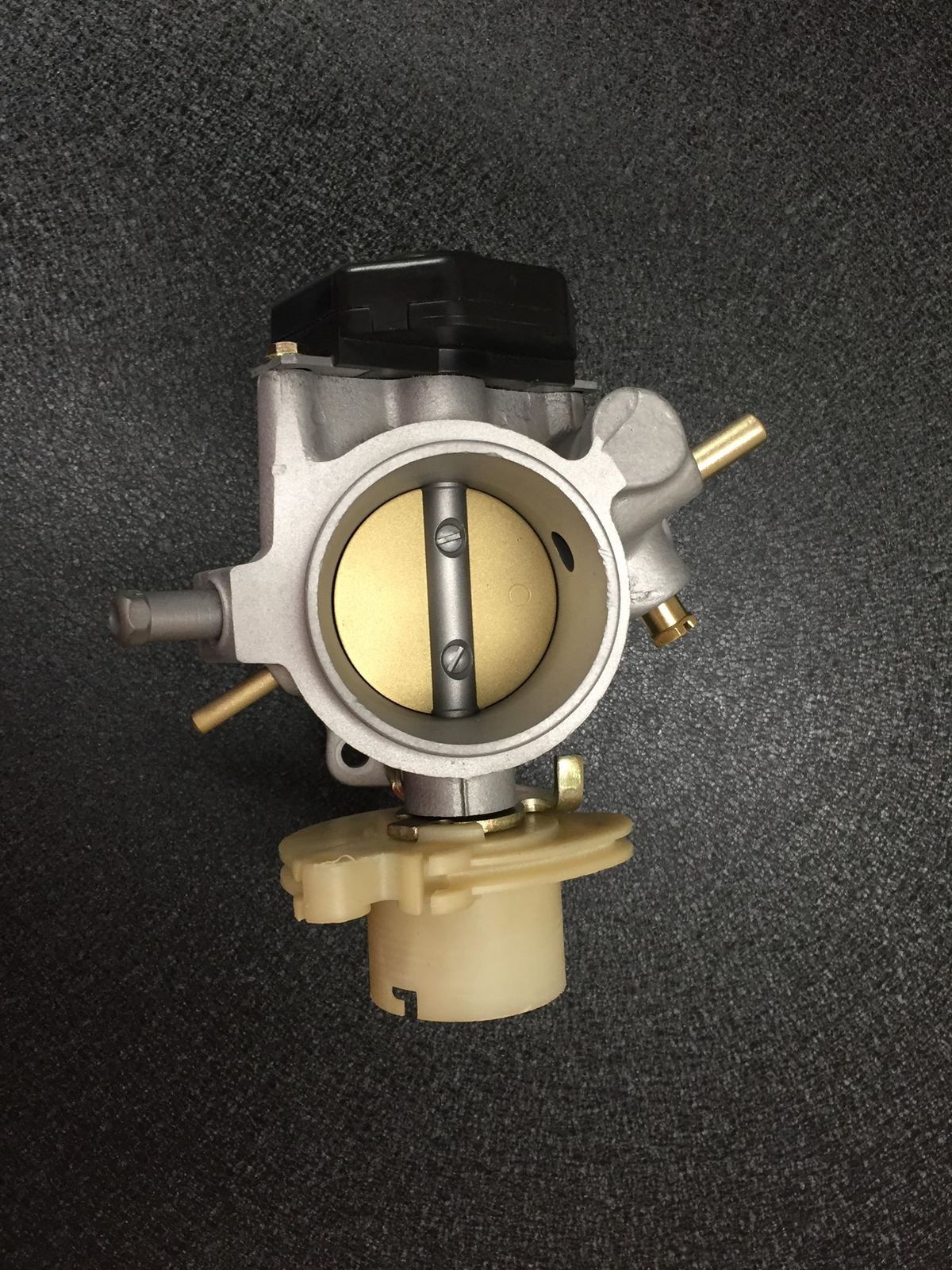

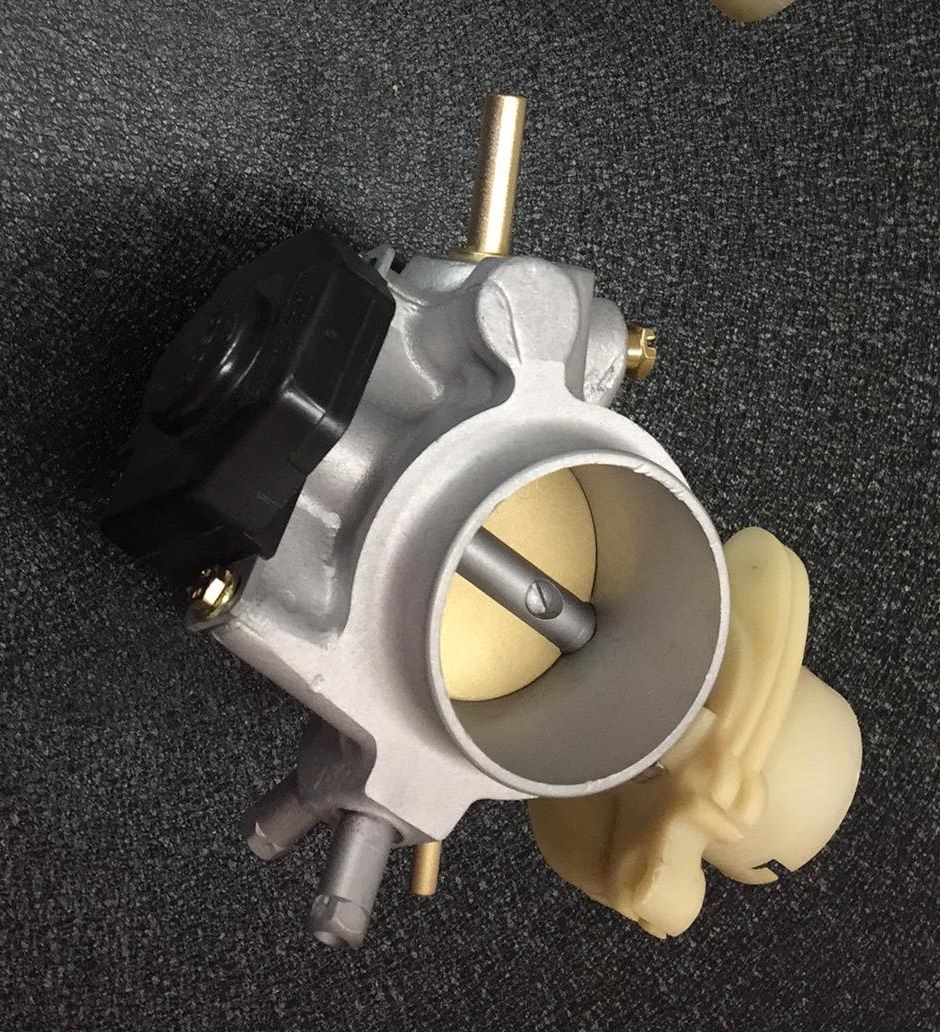

| SOLEX (ancien modèle) |
|
(1) Climatisation : NON (2) Dépression vanne canister : NON (3) Raccord filtre canister : NON |
      |
| Particularité: Il dispose de 2 fixations de câble d'accélérateur. Ne convient pas aux injection catalysé type LU2-Jetronic ou Motronic. |

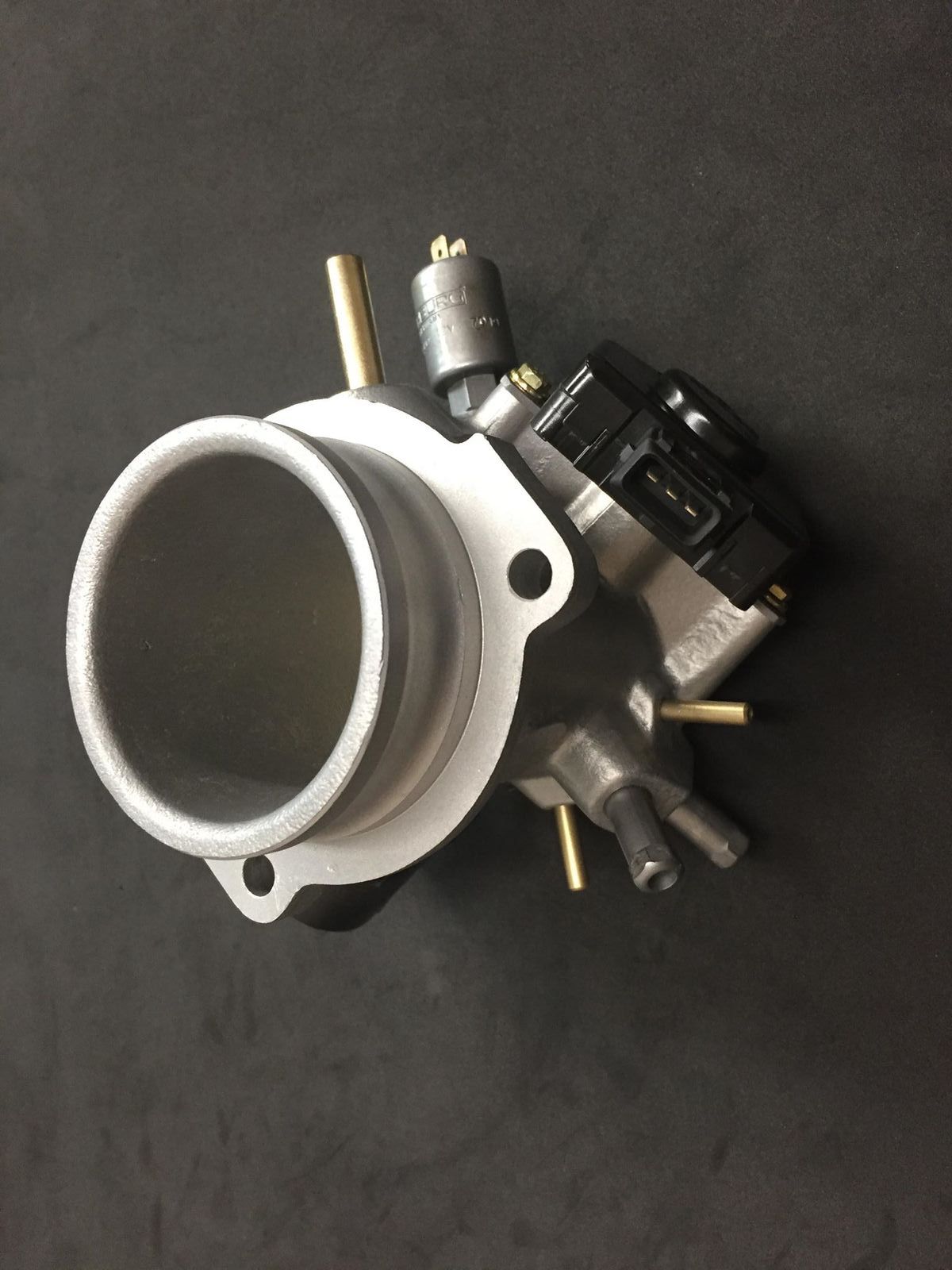

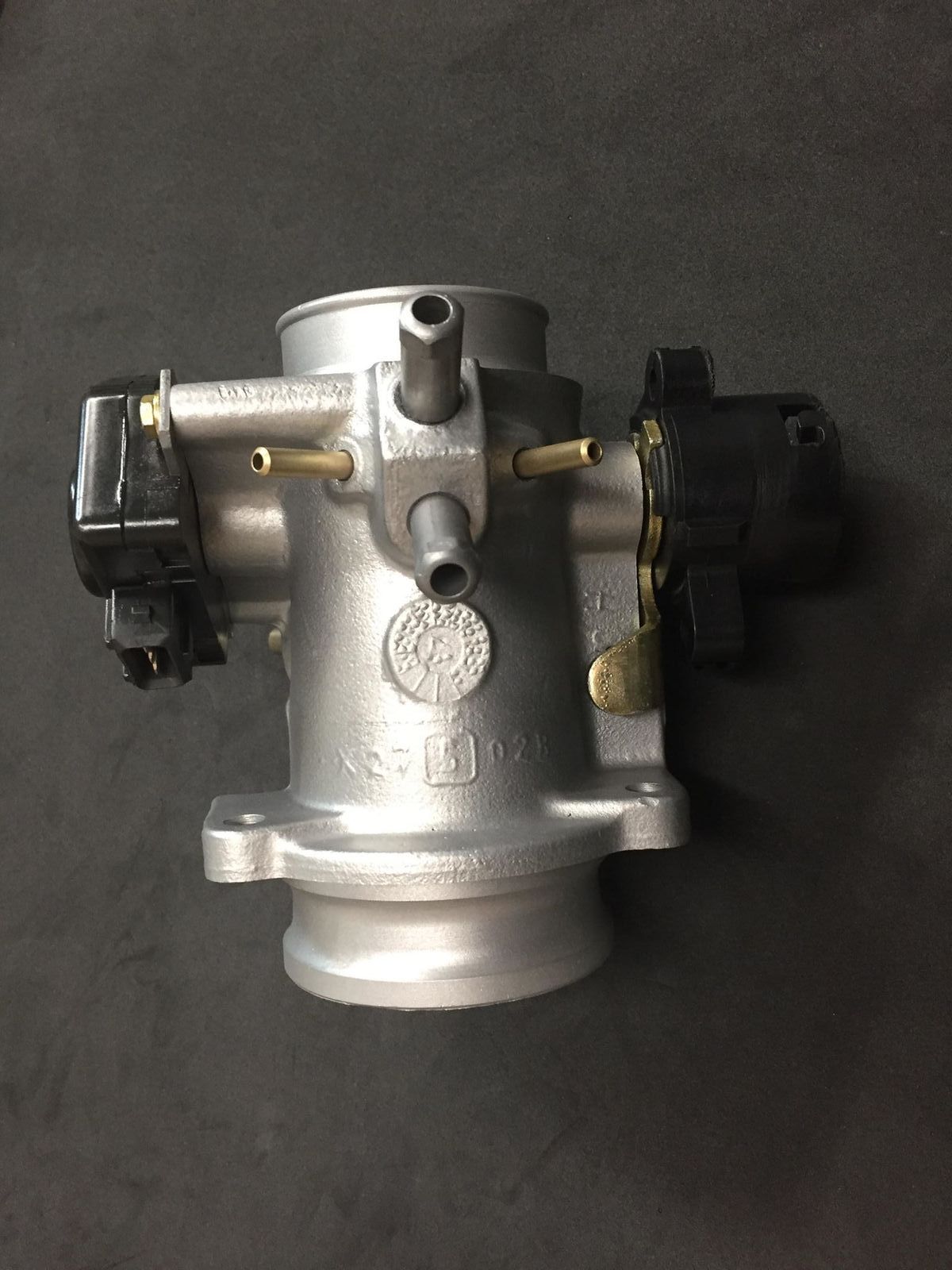

| SOLEX (ancien modèle) |
|
(1) Climatisation : OUI (2) Dépression vanne canister : OUI (3) Raccord filtre canister : NON |
      |
| Particularité: Il dispose de 2 fixations de câble d'accélérateur. |

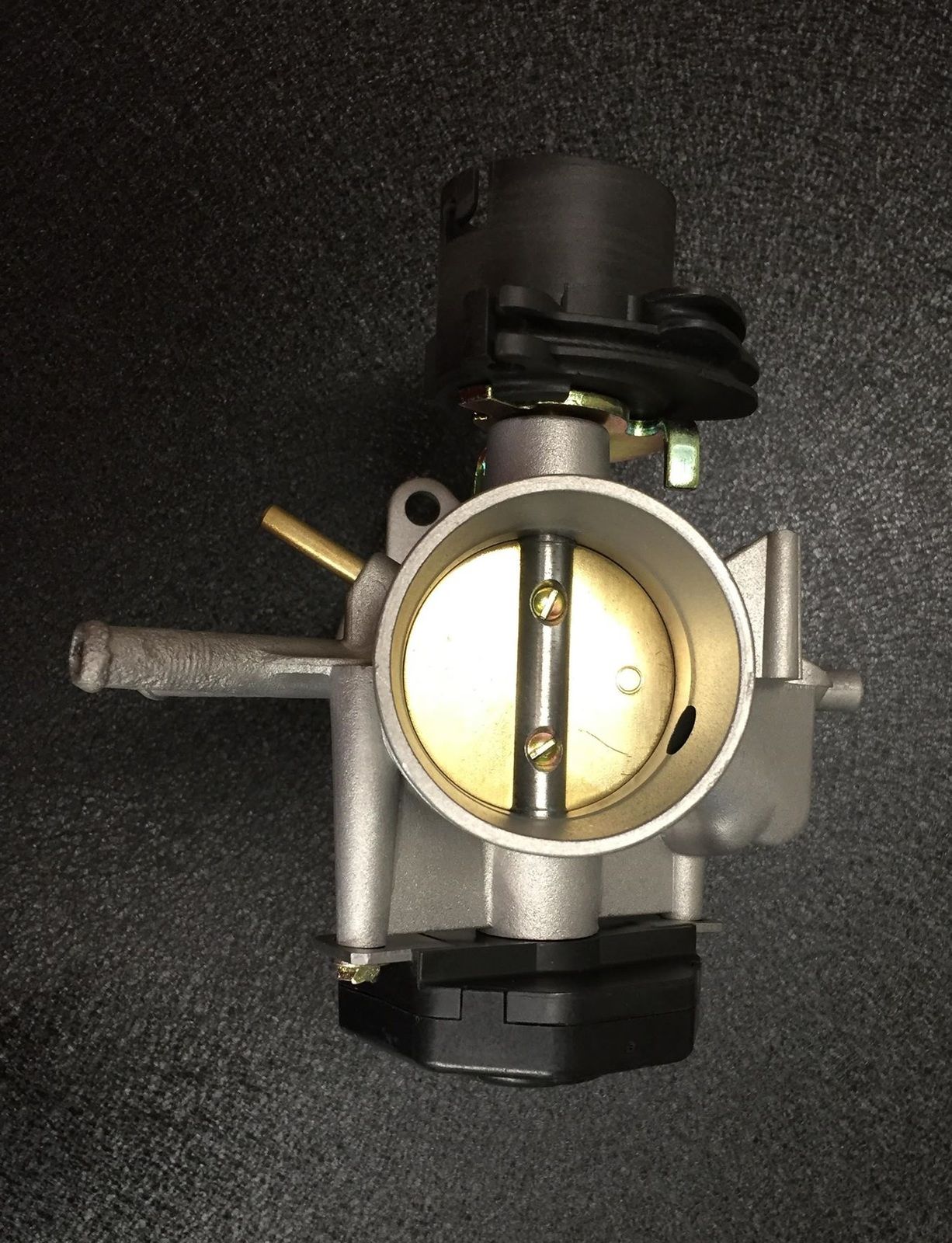

| AMC (ancien modèle) |
|
(1) Climatisation : NON (2) Dépression vanne canister : NON (3) Raccord filtre canister : NON |
      |
| Particularités: Le moulage AMC est situé coté câble d'accélérateur. Il dispose d'une patte de fixation pour boite automatique ainsi que deux fixations pour deux câble d'accélérateur. |

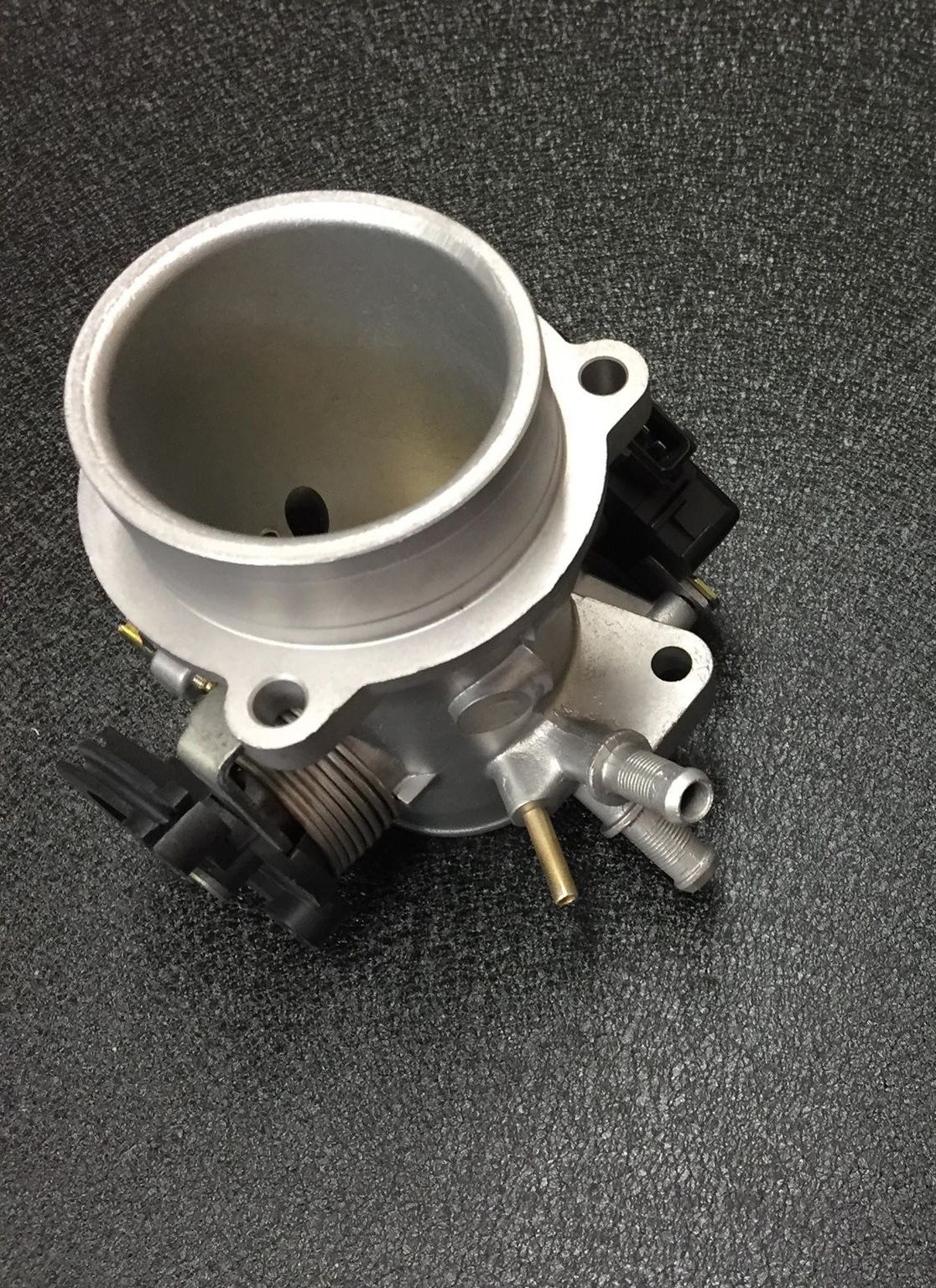

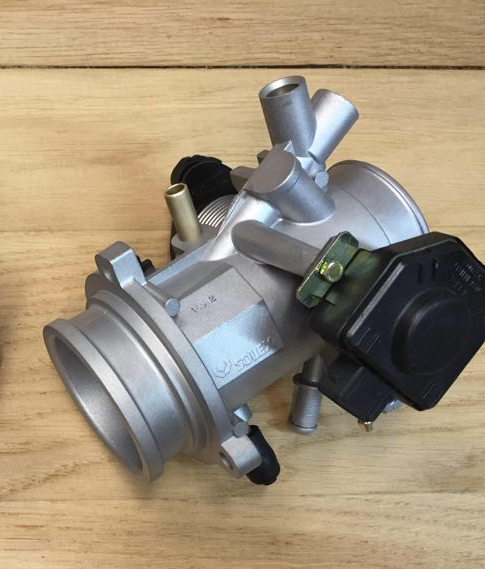

| SOLEX (modèle récent) |
|
(1) Climatisation : NON (2) Dépression vanne canister : NON (3) Raccord filtre canister : NON |
      |
| Particularités: Dispose de deux fixations de câble d'accélérateur. |
| SOLEX (modèle récent) |
|
(1) Climatisation : NON (2) Dépression vanne canister : OUI (3) Raccord filtre canister : OUI |
     |
| Particularités: La dépression vanne canister est utilisé sur LU2-Jetronic sinon bouché. Le raccord d'aspiration du filtre canister est utilisé sur Motronic sinon bouché. La fixation de câble d'accélérateur est spécifique. |

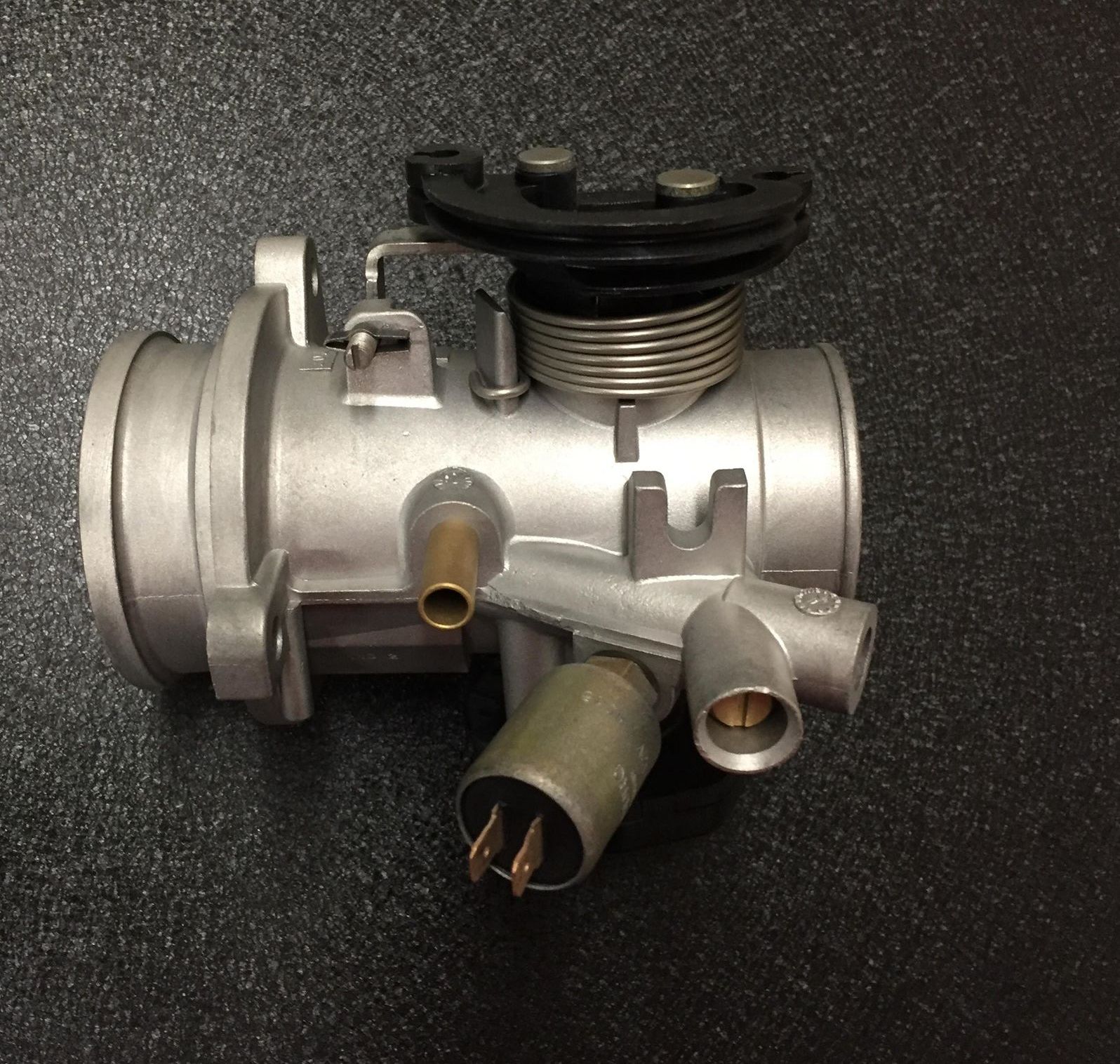

| SOLEX (modèle récent) |
|
(1) Climatisation : OUI (2) Dépression vanne canister : OUI (3) Raccord filtre canister : OUI |
      |
| Particularités: La dépression vanne canister est utilisé sur LU2-Jetronic sinon bouché. Le raccord d'aspiration du filtre canister est utilisé sur Motronic sinon bouché. La fixation de câble d'accélérateur est spécifique. |

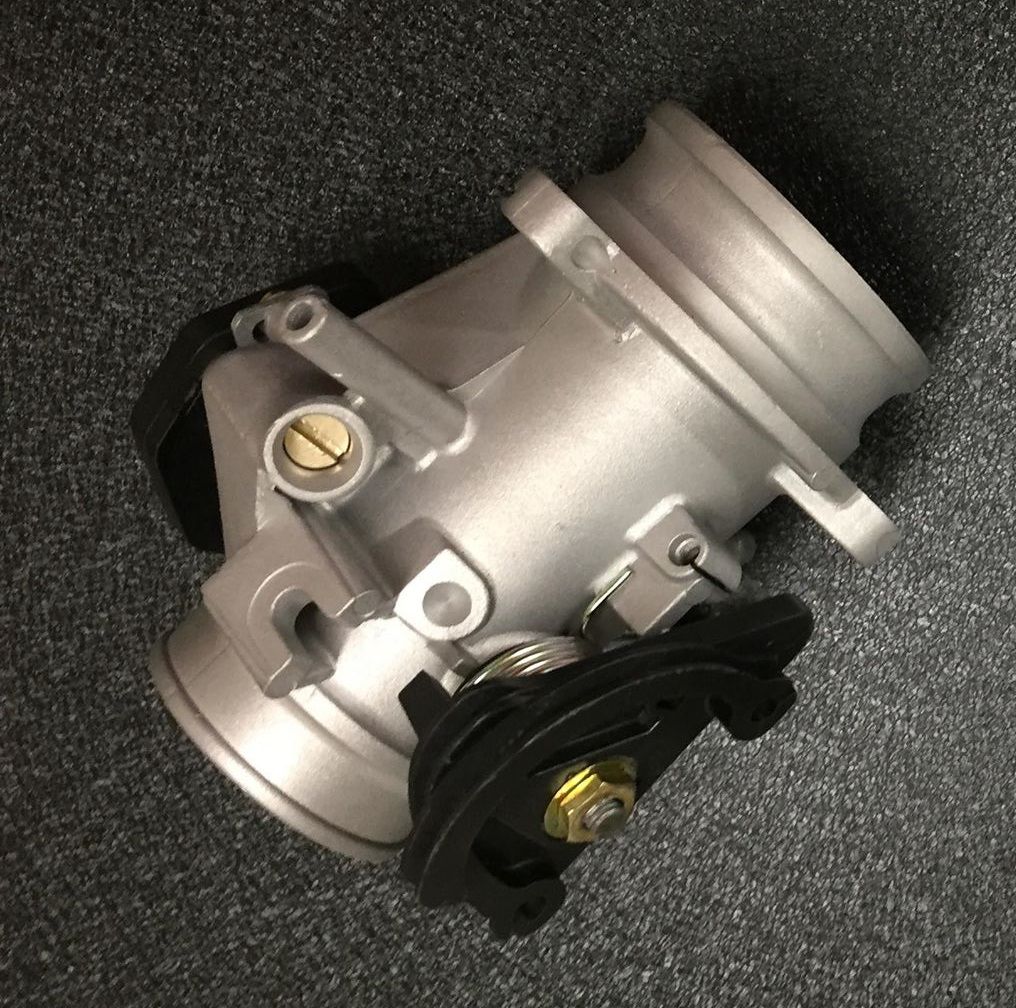

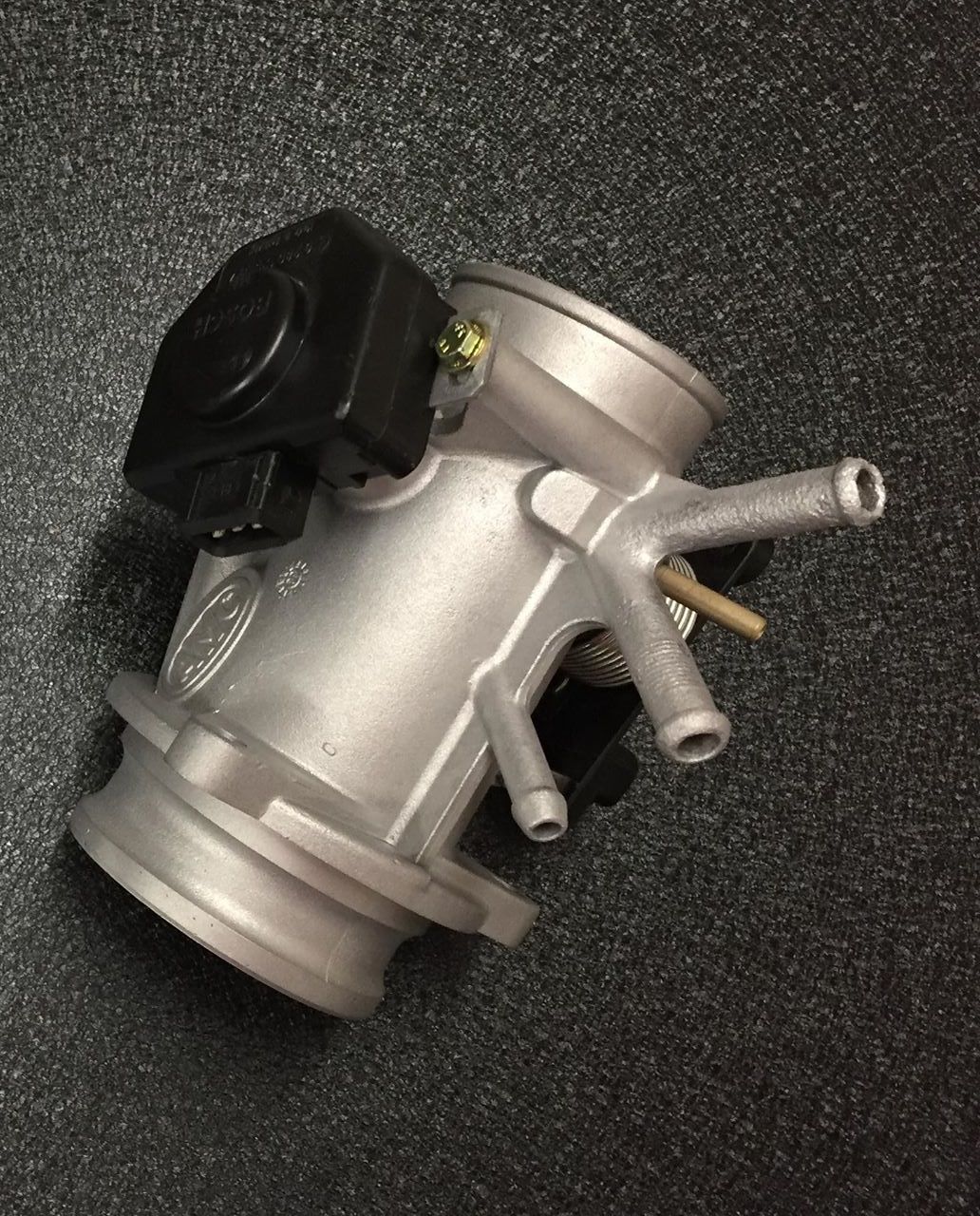

| AMC (modèle récent) |
|
(1) Climatisation : NON (2) Dépression vanne canister : NON (3) Raccord filtre canister : OUI (voir note 1*) |
      |
| Particularités: le moulage AMC est situé coté contacteur de papillon. Le raccord d'aspiration filtre canister est utilisé pour l'injection Motronic, il doit être bouché sur LE2 et LU2-Jetronic (voir note 1*). |

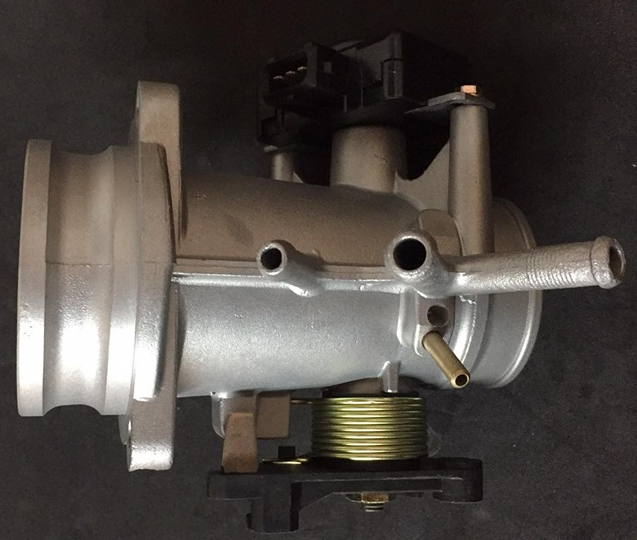

Note 1*: Dans certains cas, bien que présent, le raccord d'aspiration du filtre canister n'est pas débouchant dans le conduit principal d'admission d'air. Dans le cas contraire, ce raccord est équipé d'un bouchon obturateur (sauf Motronic où il est relié au filtre canister). |
